<Archicad 25>
目的
詳細図を作成して、元のプロジェクト図面の要素に変更があった場合、詳細図にも変更が反映されますか?
手順
ビューから再構築をおこなうと変更があった要素が更新されますが、
詳細図内に直接書き込んだ寸法、ラベル等は警告がでて、要素の変更に追従しません
結果

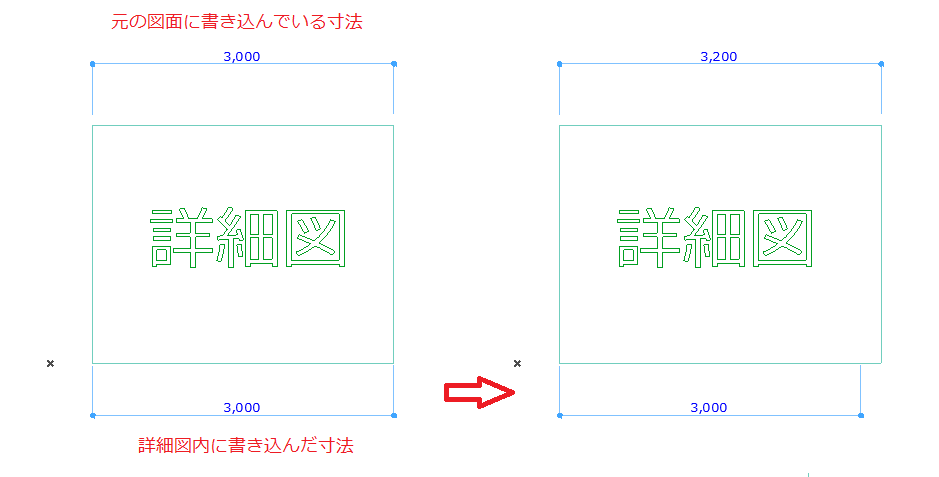

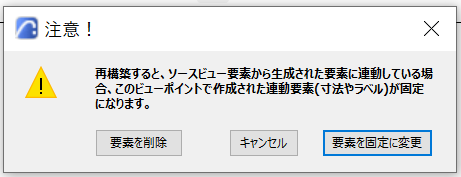

下図のように、スラブ要素を元の図面で200ストレッチ後、詳細図を「ソースビューから再構築」をかけます。メッセージの「要素を固定に変更」を選択すると、元の図面の寸法は追従しますが、詳細図内に直接書き込んだ寸法は固定された状態になります
