<ArchiCAD20>
＜作図方法＞

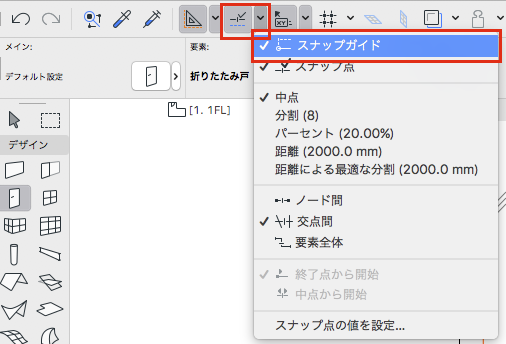

1,スナップガイドをオンにし、座標情報を常に表示にします。

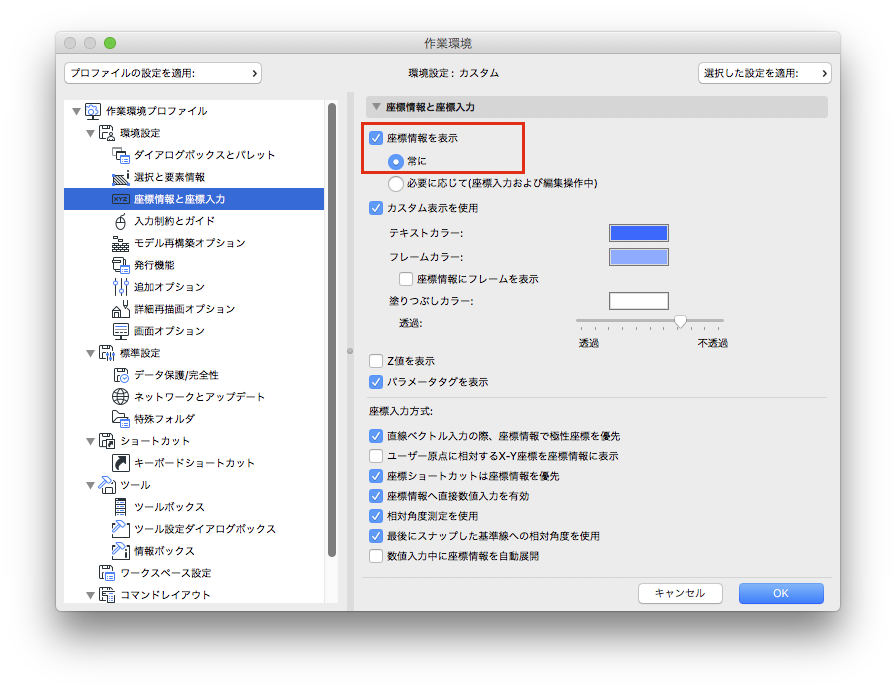

(座標情報はメニューバー＞オプション＞作業環境＞座標情報と座標入力)

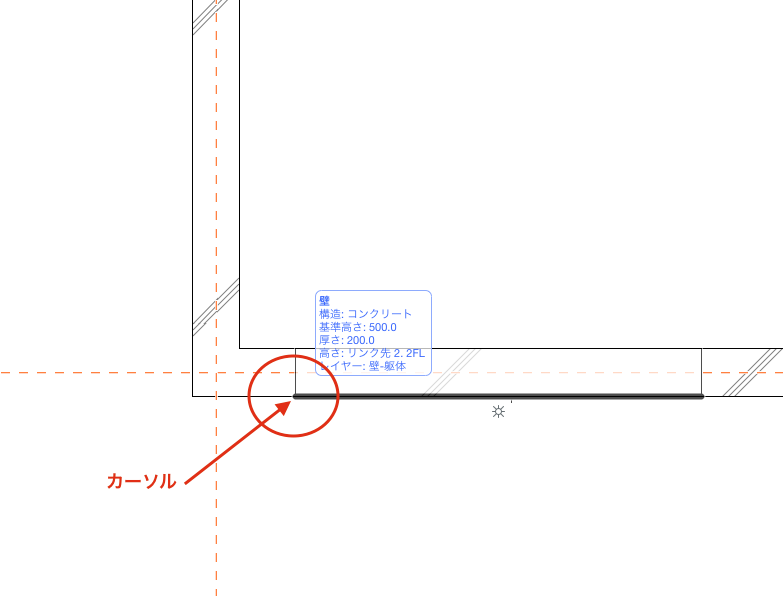

2,配置する壁にカーソルを置いて、カーソル一が建具(窓・ドア)の左側に来る様に配置基準点を側面1または2に設定します。

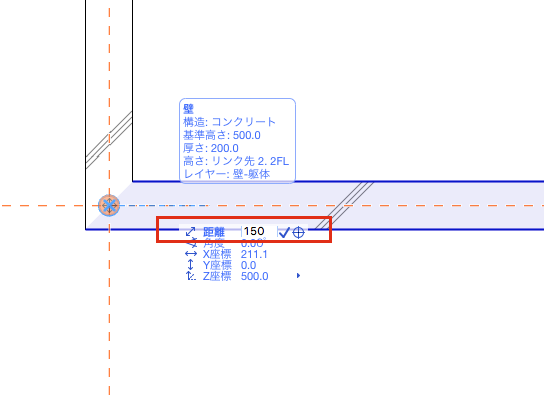

3,左の壁の交差にスナップ参照点(青)を表示させます。
右側方向にマウスをスライドさせ、キーボードで「距離」に[150]と入力し「Enter」
を押します。(又は、交差上にてキーボードで[X] [150] [+]と入力して「Enter」を押します。)

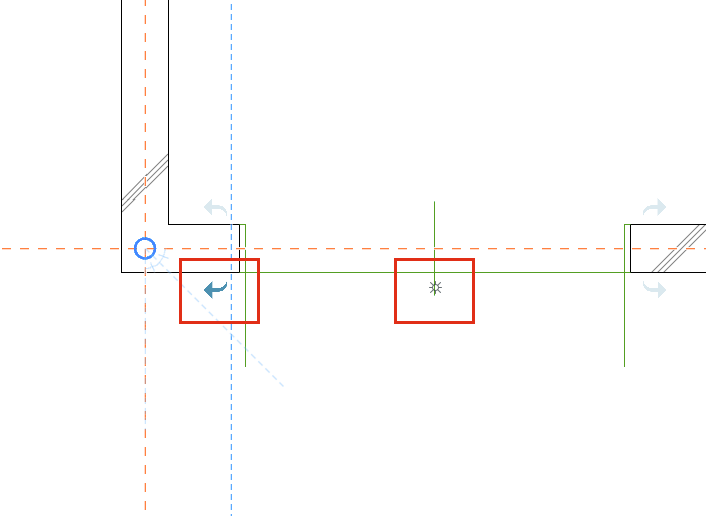

4,開口の向き(太陽マーク)を「Tab」で外側に設定、外向きの矢印(左右どちらでも可)の位置でクリックすると建具(窓・ドア)が入力されます。
