2D・3Dでのドア開口の表現方法

２Dや３Dでのドア開口表現の開き角度を設定する方法をご案内致します。

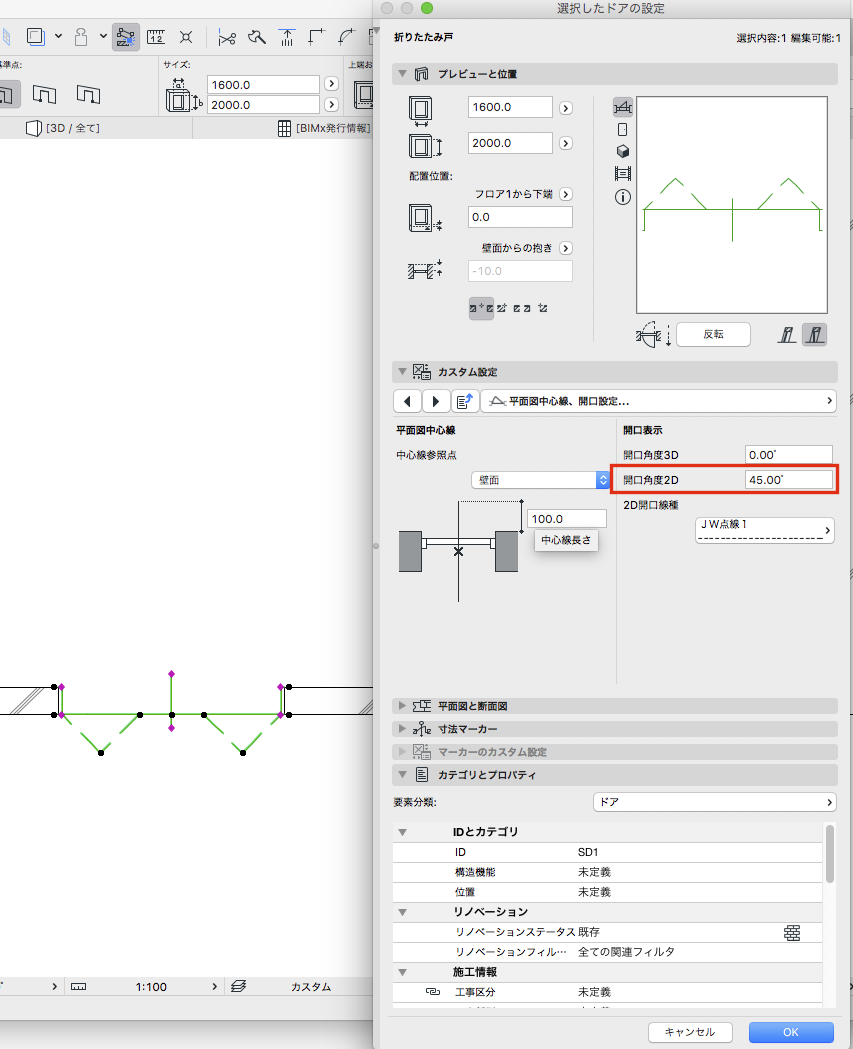

ドアの設定画面＞「カスタム設定」＞「平面図中心線、開口設定」
＞「開口表示」＞「角度２D」や「角度３D」に希望の角度を入力します。

※建具により名称が異なる場合があります

▼２Dの設定例

▼３Dの設定例
３Dの場合は、「モデル表示オプション」でドアと窓の詳細レベルが「詳細」と
なっていないと開口が反映されません。詳しくはこちらをクリックしてください。
