クイックオプションバーのモデル表示オプションを「キープラン」に変更してください。
モデル表示オプションセットを編集されている方は下記設定をご確認くださいませ。

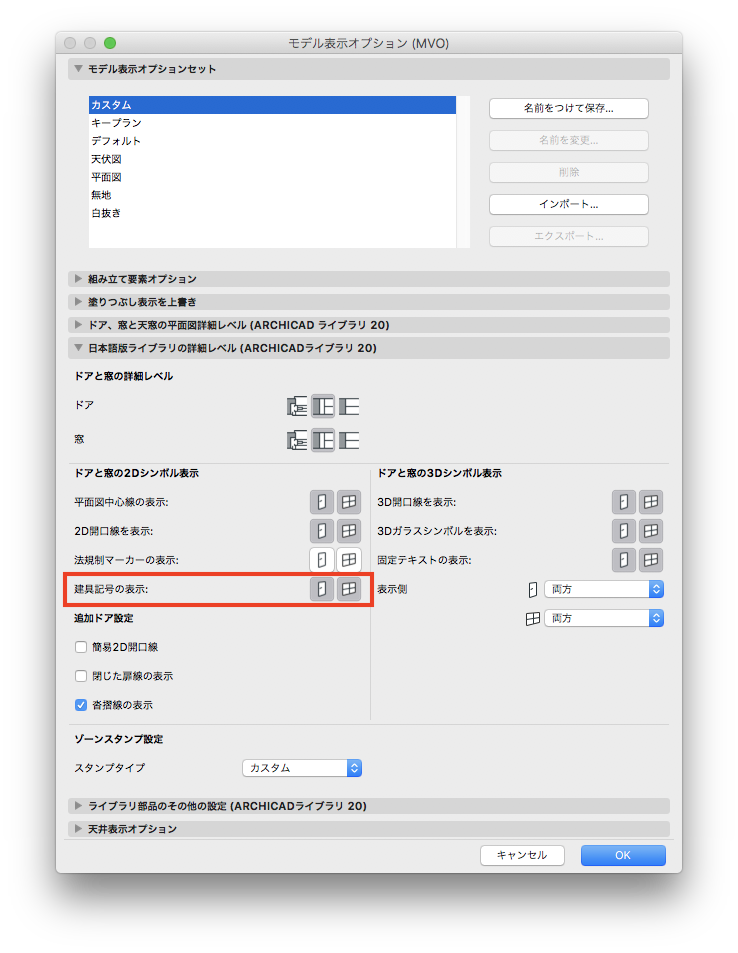

メニューバー>ドキュメント>モデル表示>モデル表示オプション
「日本語版ライブラリの詳細レベル」>「建具記号の表示」ドアと窓のアイコンをオンにしてください。
それでも表示されない場合は、建具の設定で「平面図表示」が「シンボル」かどうかをご確認ください。
設定箇所:窓の設定→平面図と断面図→平面図表示:「シンボル」
クイックオプションバーのモデル表示オプションを「キープラン」に変更してください。
モデル表示オプションセットを編集されている方は下記設定をご確認くださいませ。
メニューバー>ドキュメント>モデル表示>モデル表示オプション
「日本語版ライブラリの詳細レベル」>「建具記号の表示」ドアと窓のアイコンをオンにしてください。
それでも表示されない場合は、建具の設定で「平面図表示」が「シンボル」かどうかをご確認ください。
設定箇所:窓の設定→平面図と断面図→平面図表示:「シンボル」
