建具の設定では存在しないのですがカスタム設定と一覧表を使って設定ができます。
まず、引き違い窓を、赤く囲った「額縁と膳板>枠タイプ」と「断面設定>下枠」を

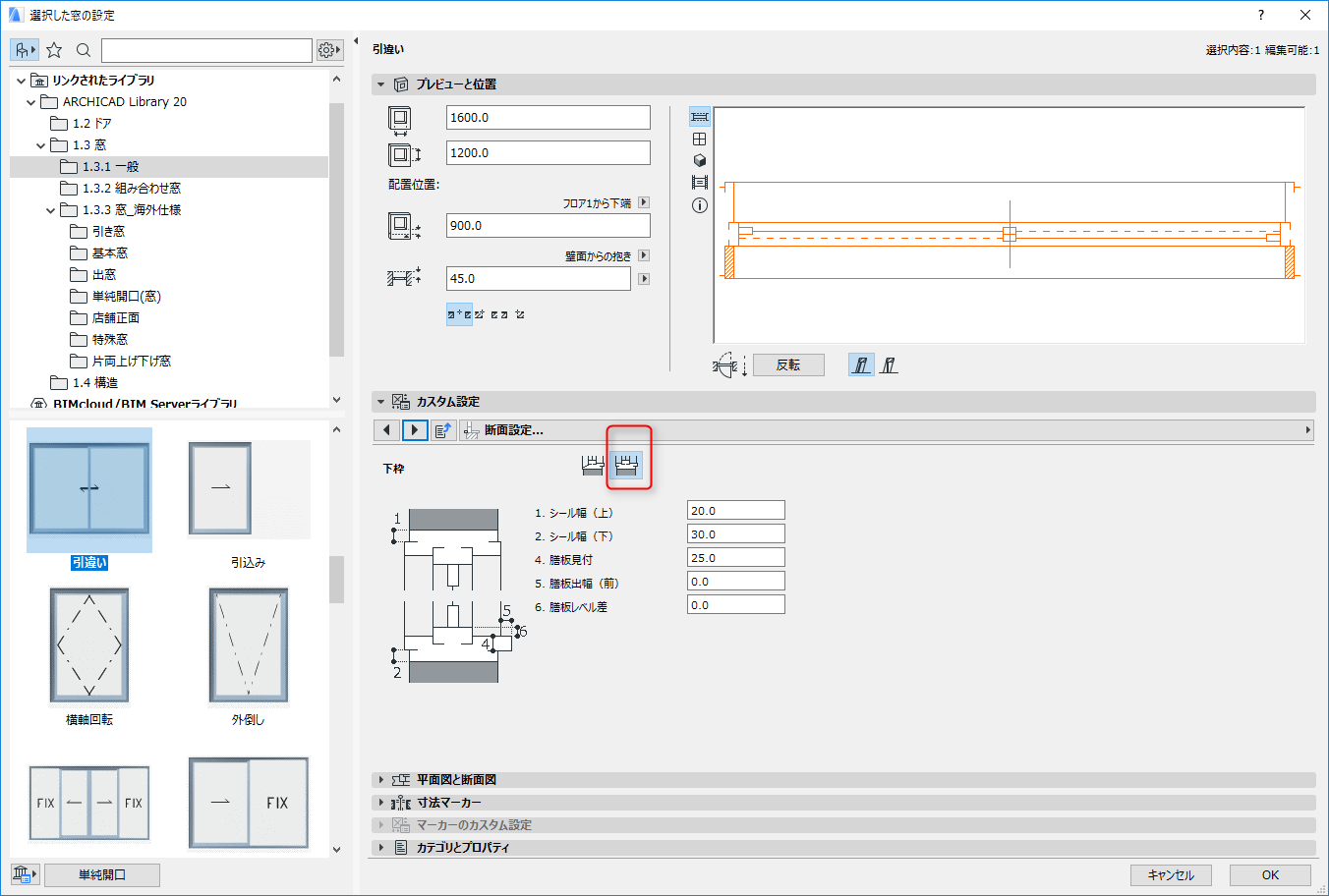

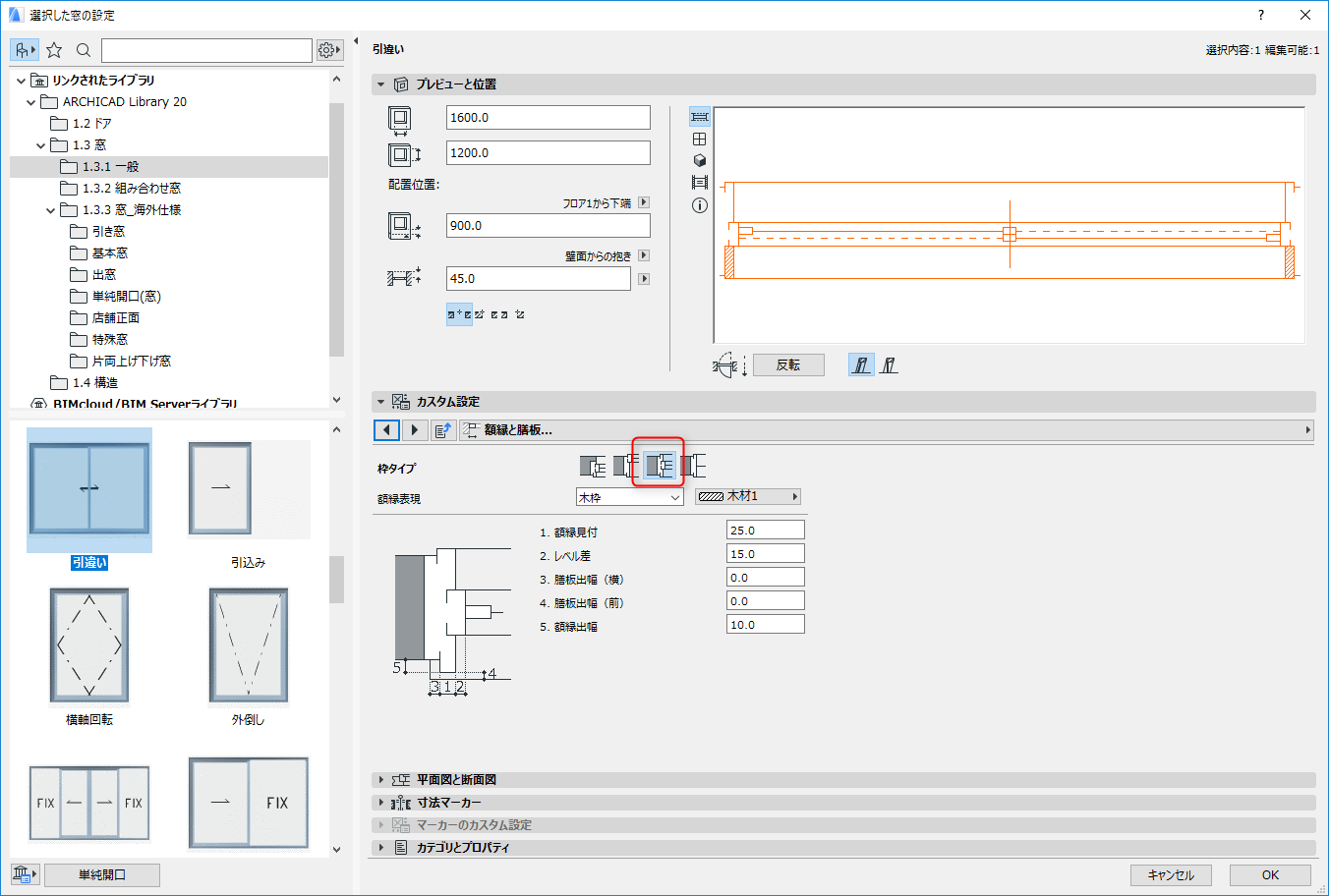

添付画像1、2のように設定したうえで、
一覧表を開き、建具一覧表を開きます。
フィールドの追加より、「水切り働き幅」を追加します。
一覧表設定→フィールドを追加→ライブラリ部品パラメーター

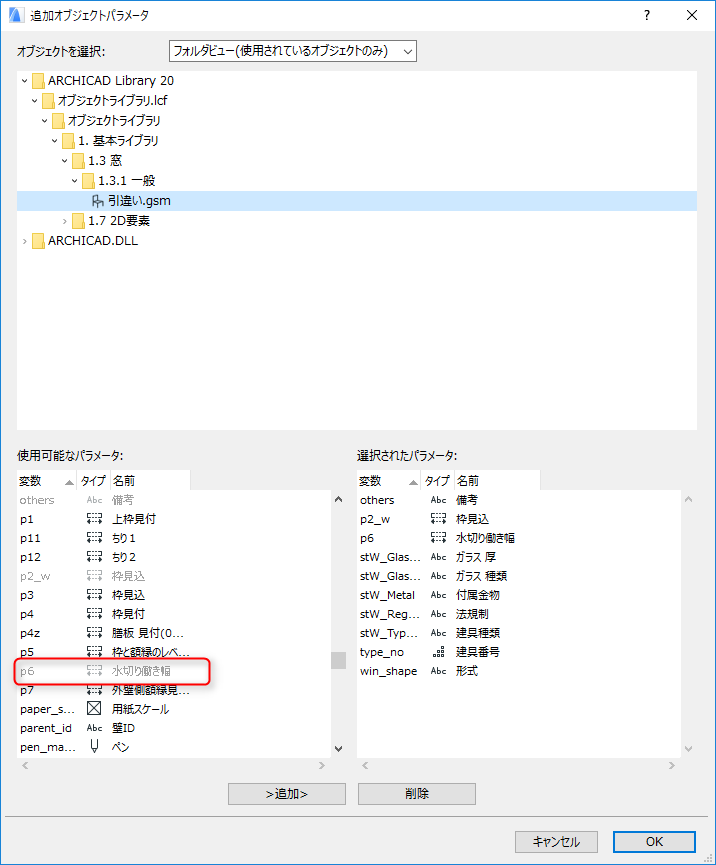

格納場所添付画像確認してください。(添付3)

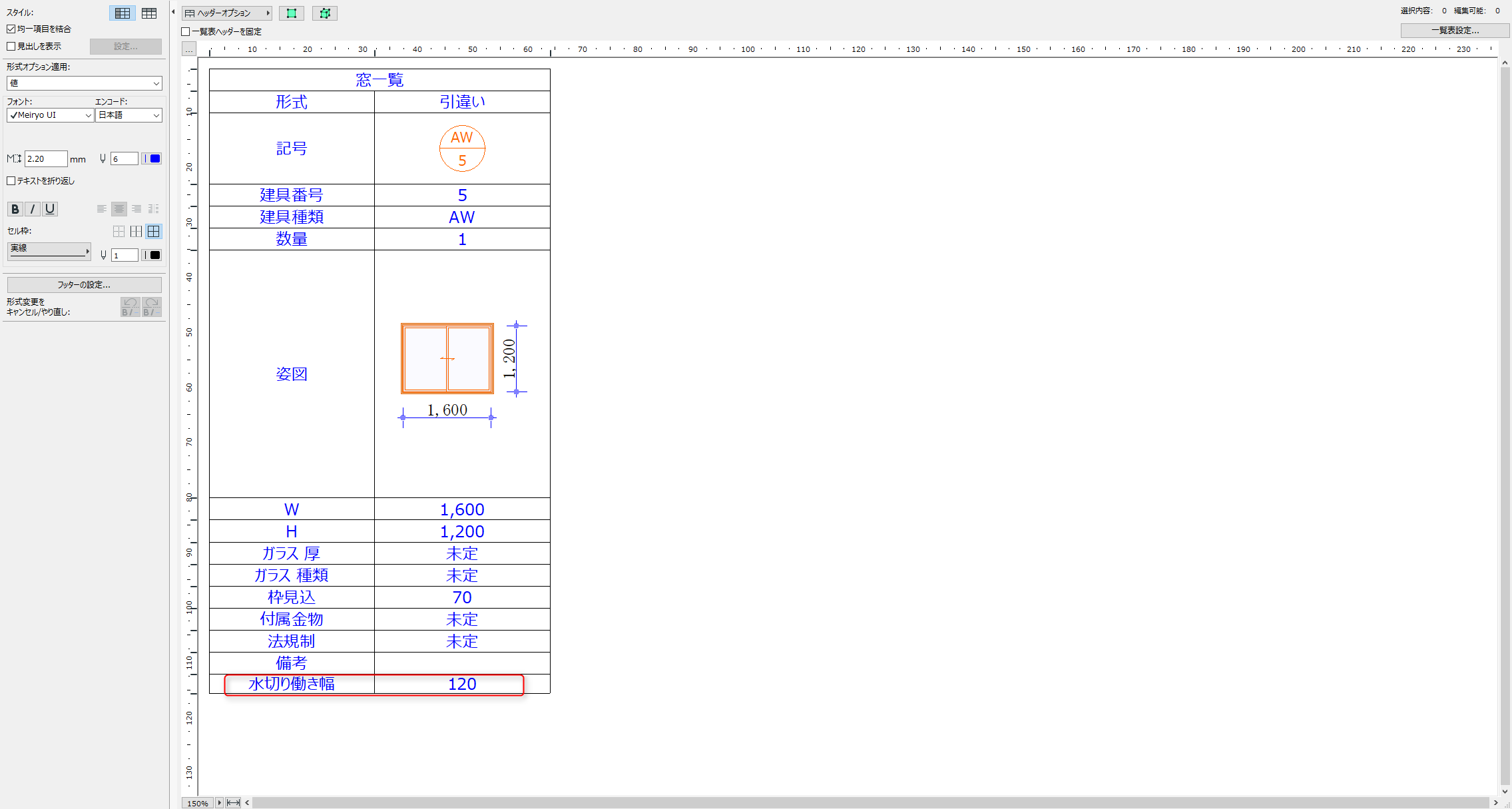

一覧表から「水切り働き幅」を変更していただければ建具の設置位置が動きます。(添付4)
躯体からの正確な距離で指定はできないので、一覧表の「水切り働き幅」の数値で少しずつ調整をしてください。
