<Archicad 28>
ArchicadからIFCファイルに出力する際に、表現の上書きを適用した色でIFCファイルで出力するためにはIFC変換設定にて設定を変更して出力します。表現の上書きはArchicad 20から使用できる機能になります。
手順
- IFC変換設定を開きます。
[ファイル]>[相互運用性]>[IFC]>[IFC変換設定]

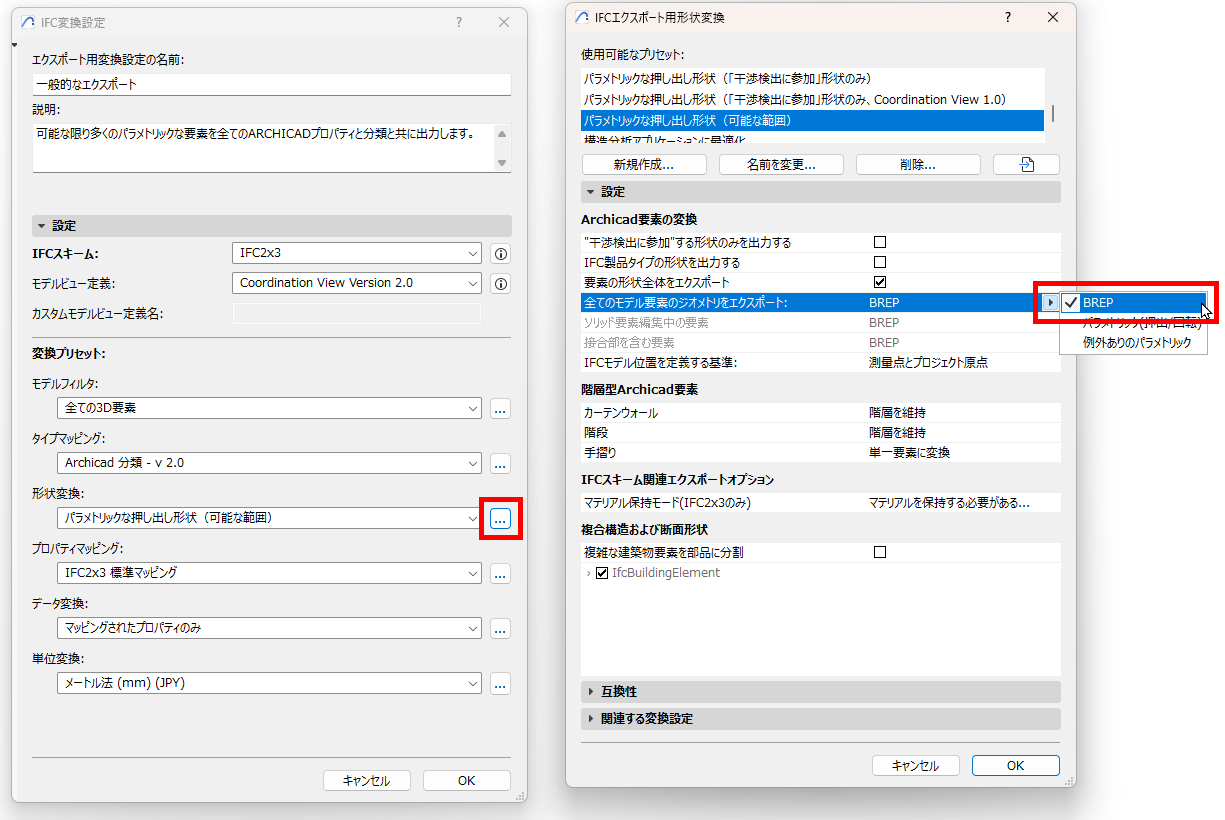

- IFC変換設定内のエクスポート変換設定の「形状変換」の3つの点のボタン、「プリセットの編集/作成」をクリックします。
- 「Archicad要素の変換」にて「全てのモデル要素のジオメトリをエクスポート:」を「BREP」を選択します。
IFCのエクスポート用形状変換の設定の各詳細はヘルプをご確認ください:
Archicad 28 ヘルプ「IFCエクスポートの形状変換」

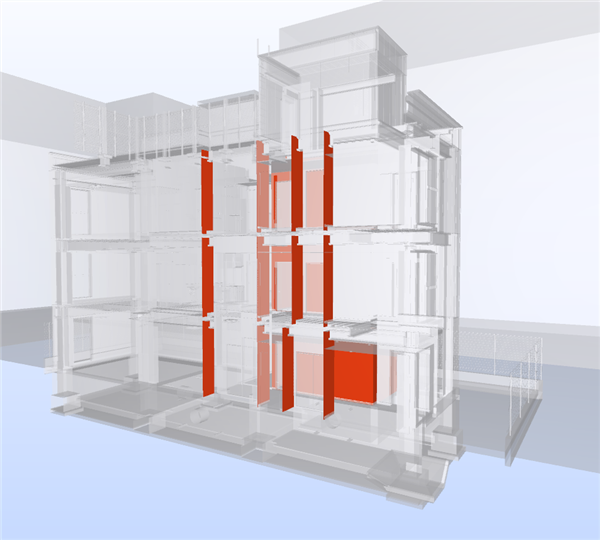

- IFCファイルが表現の上書きの色で出力されました。
