BIMx Hyper-modelの作成方法

BIMx Hyper-modelの作成方法は、３通りの方法があります。

完成するものは同じですが、目的や操作手順によって使い分けてください。

1．ファイル→BIMx Hyper-modelを発行

① 3Dウィンドウから、メニューバー：ファイル→BIMx Hyper-modelを発行をクリックします。

② BIMx Hypermodelを発行が開きます。

③ ファイルを保存を選択し、Hyper-model名：より名前をつけます。

④その他のオプションを設定します

⑤ BIMx Hyper-modelを発行へ戻り、次へ>>をクリックします。

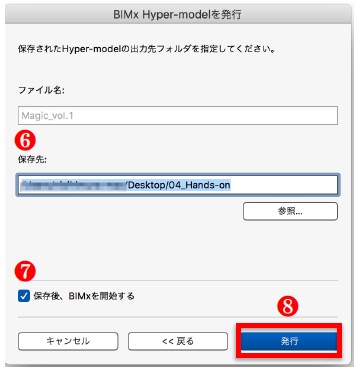

⑥ 保存先を指定します。

⑦ 保存後、BIMxを開始するにチェックをつけます。＊発行完了後、BIMx Desktop Viewerが起動します。

⑧ 発行をクリックします。BIMxの発行が始まります。

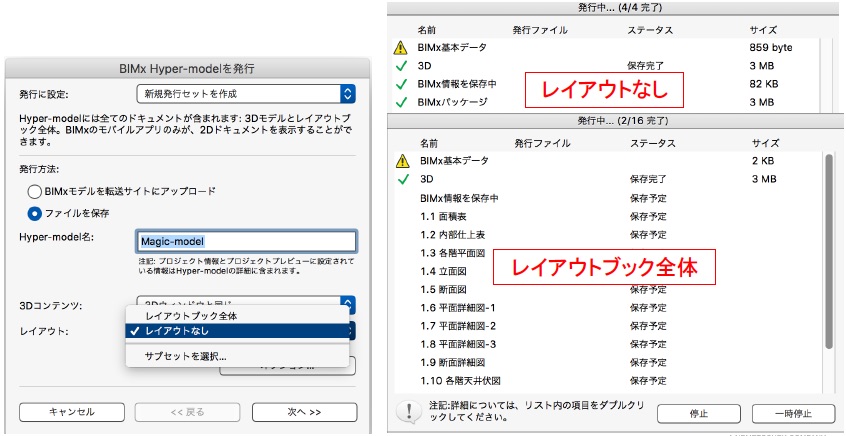

＊デフォルトで設定されている「レイアウト：レイアウトブック全体」の場合、レイアウトブック内の図面を全て発行します。図面が必要ない場合は『レイアウトなし』に変更してください。

① メニューバー：ドキュメント→発行をクリックします。

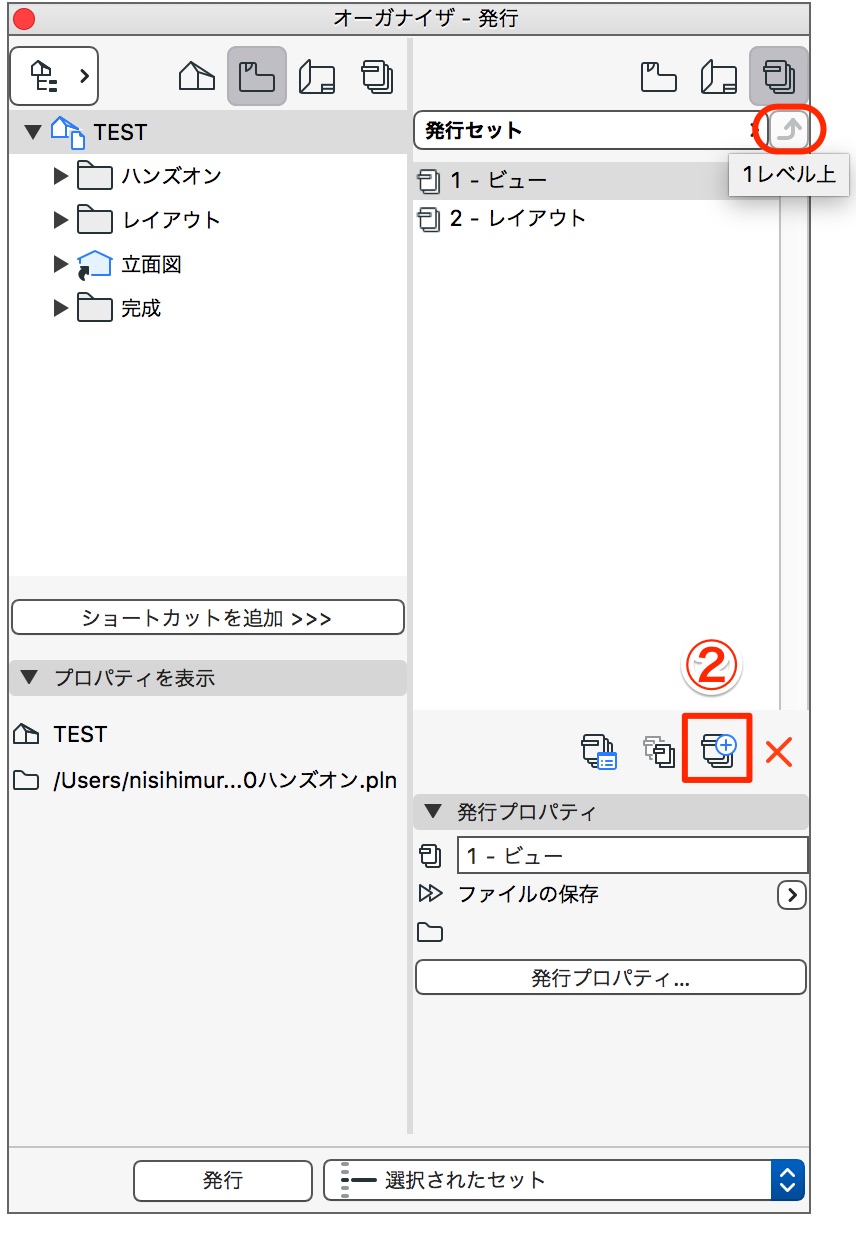

② オーガナイザ−発行が開き、右側の発行セットを選択します。表示されない場合は、[1レベル上]をクリックします。

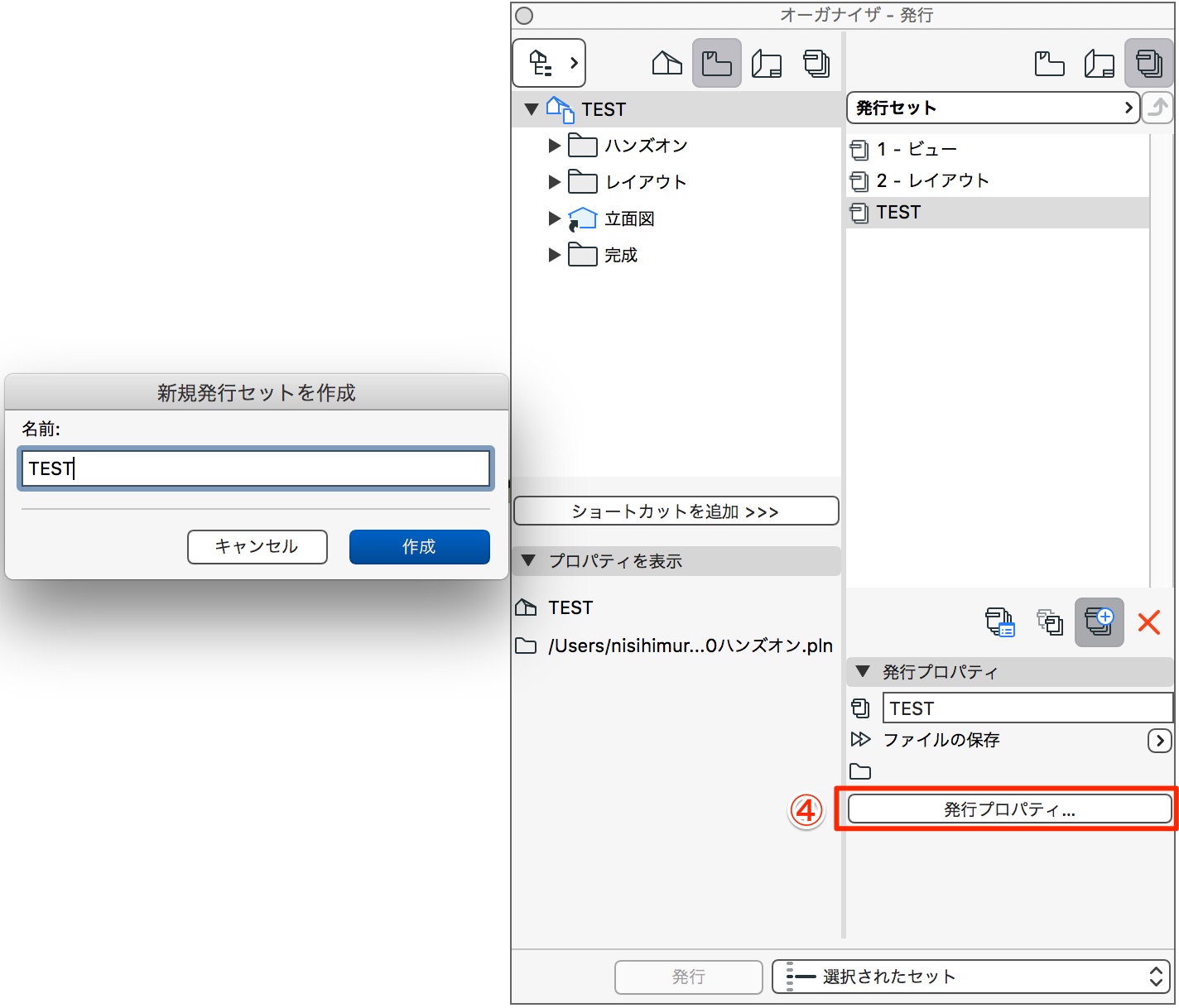

③ 新規発行セット作成を開き、名前をつけ作成します。

④ 作成した発行セットを選択し、発行プロパティを開きます。

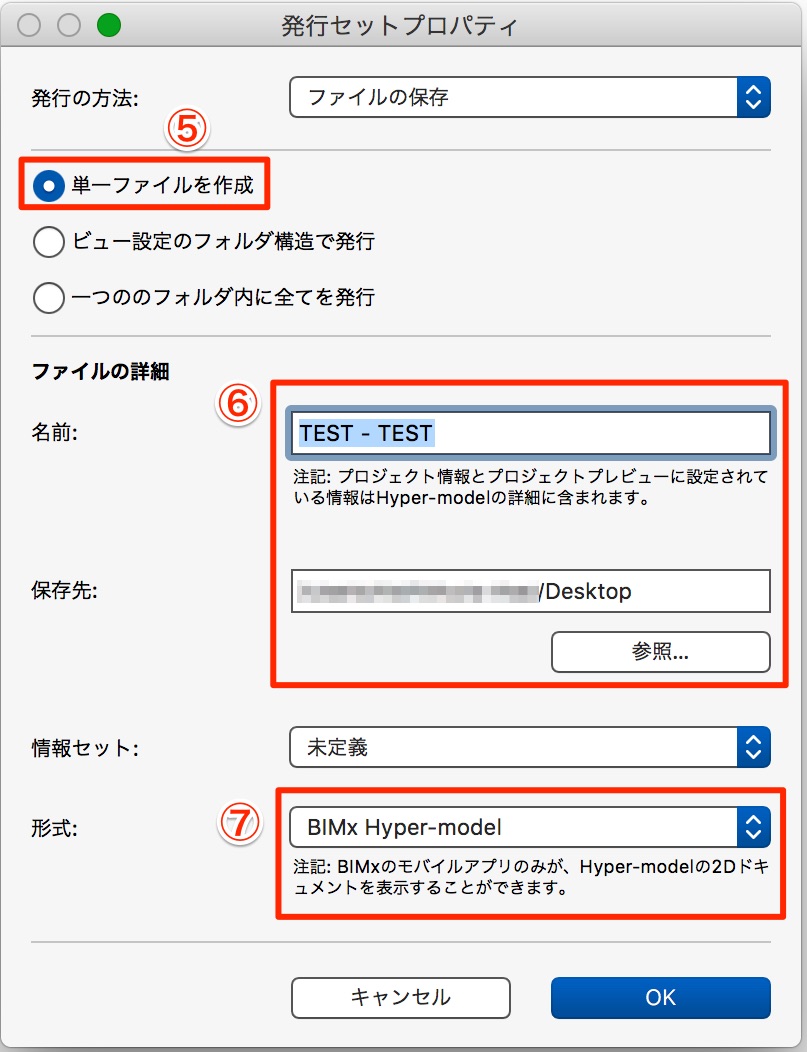

⑤ 発行の方法：ファイルの保存→単一ファイルを作成を選択します。

⑥ 名前をつけ、保存先を指定します。

⑦ 形式：BIMx Hyper-modelを選択し、OKをクリックします。

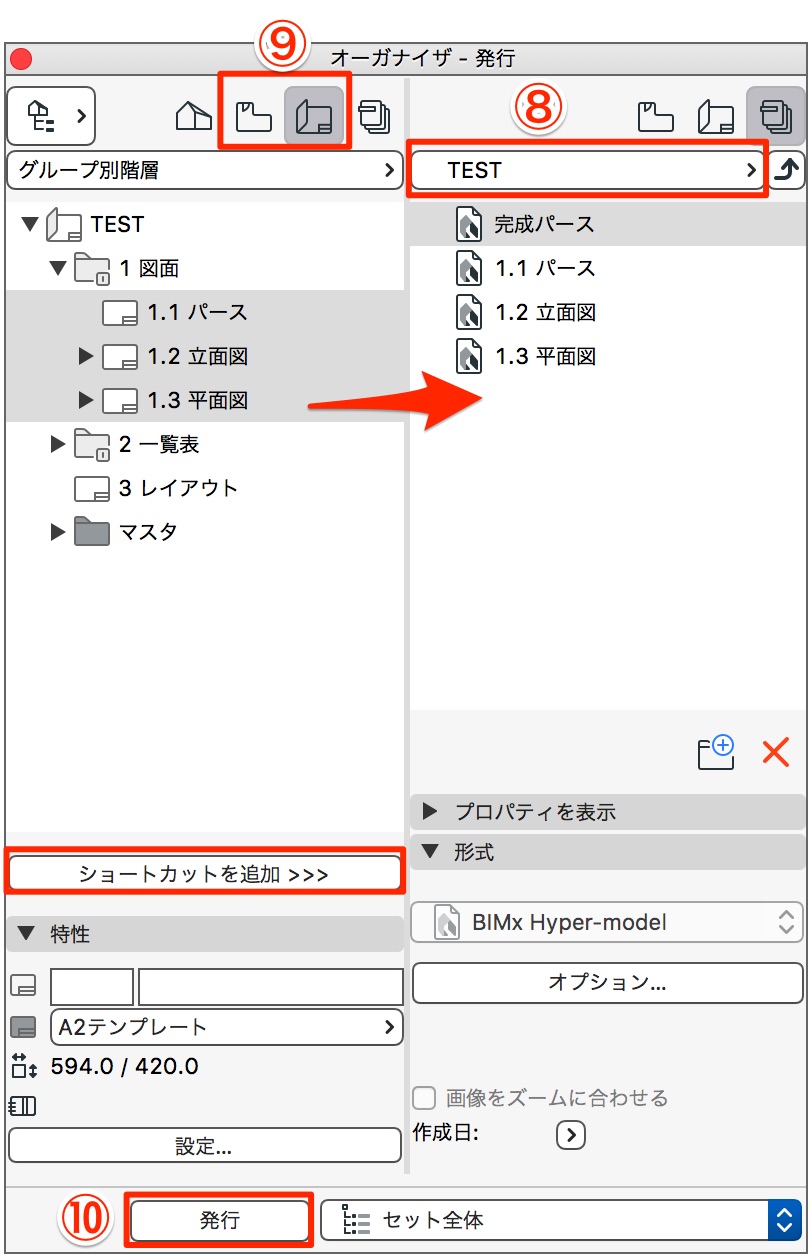

⑧ 作成した発行セットを開きます。発行セット名をダブルクリックします。

⑨ 左側のビュー一覧やレイアウトブックから、ビューや図面をドラッグし、右側へ追加します。または、[ショートカット追加]をクリックします。

⑩ 発行をクリックします。

*パースを選択し、[オプション]をクリックすると、BIMxエクスポートオプションが設定できます。

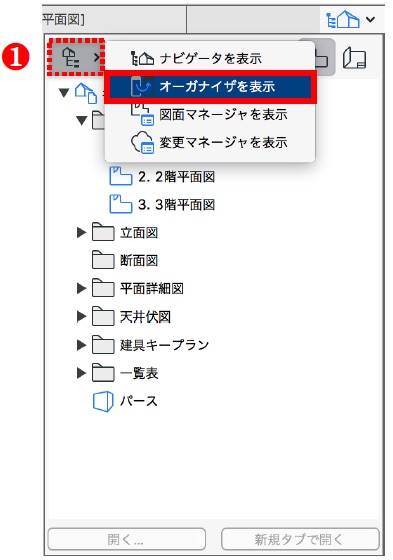

① ナビゲータ→オーガナイザを表示を選択します。

② 2.ドキュメント→発行の⑧〜⑨と同じ方法で作成します。

③ ナビゲータ→発行セットに作成されたものを発行できます。
