自作のドアに建具記号をつける

GDLスクリプトを編集して、自作のドアに、キープラン記号（建具記号）追加します。

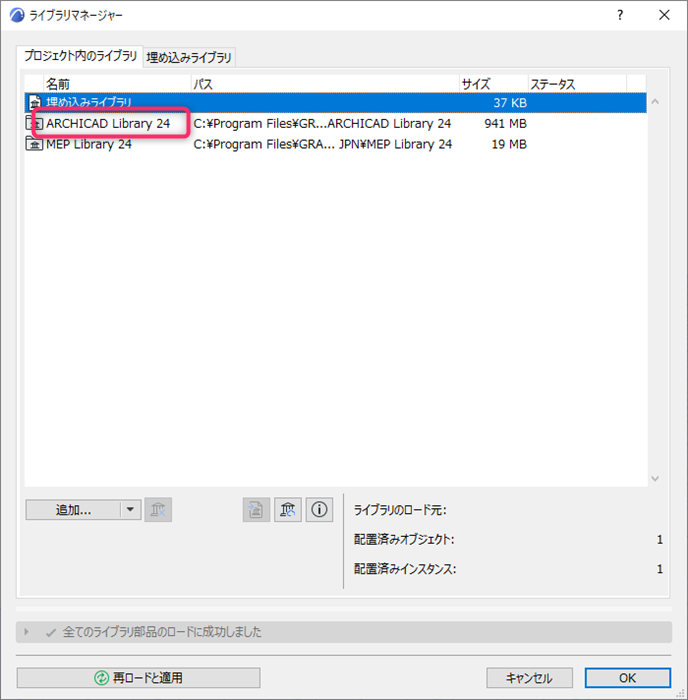

注) GDLスクリプト編集時に、Archicadライブラリにロードするライブラリは、使用しているバージョンのArchicad Libraryを使用ください。(例. Archicad 24の場合、Archicad Library 24を使用)

Migration Librariesをロードしている場合は、外してからドアのGDLオブジェクトを編集ください。

手順

1. サブタイプの設定
2. パラメータを追加
3. パラメータスクリプトを追加
4. 2Dスクリプトを追加
5. モデル表示オプションを設定
6. パラメータを確認

サブタイプの設定

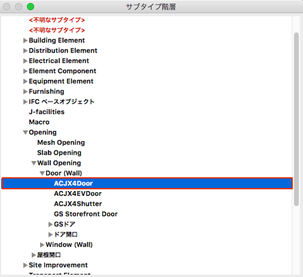

サブタイプを「ACJX4Door」に設定します

Model Element

- Opening
｜- Door (Wall)
   ｜- ACJX4Door

パラメータを追加

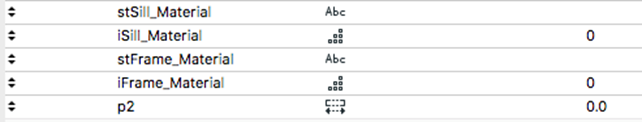

以下のデフォルトパラメータを追加する必要があります

パラメータスクリプトを追加

「パラメータスクリプト」に以下のスクリプトを貼り付けます

! ---------------------------------------------------------------------- !
! For Door Marker
! ---------------------------------------------------------------------- !

call "ListValuesJPN" parameters all,
gs_JPNObjectType = 5,
gs_is_p2 = 1

! ---------------------------------------------------------------------- !
! KeyPlan No.+ sub no.
! ---------------------------------------------------------------------- !

for ii=10 to 1 step -1
    if type_no<10**ii then no_len=ii
next ii

for ii=10 to 1 step -1
    if type_no_sub<10**ii then no_len_sub=ii
next ii


if no_and_sub = "" then
    st_type_no = STR(type_no, no_len, 0)

    if type_no_sub=0 then
        type_no_tx = st_type_no
    else
        type_no_tx = st_type_no + "-" + STR(type_no_sub, no_len_sub, 0)
    endif
else
    type_no_tx = no_and_sub
endif

parameters type_no_tx = type_no_tx

lock "type_no_tx"

2Dスクリプトを追加

「２Dスクリプト」に以下のスクリプトを貼り付けます。既にスクリプトを作成している場合は、元のスクリプトを、「2Dスクリプトを記述している場合はこちらに入力ください。」の指示に従って貼り付け範囲を調整してください。

! ---------------------------------------------------------------------- !
! キープラン対応部分
! ---------------------------------------------------------------------- !

bShowRegMarker = 0
bShowJoinerySign = 0

success = LIBRARYGLOBAL("LG_JPNDWSettings", "bDoorMVOShowRegMarker", _reqDoorShowRegMarker)
bShowRegMarker = _reqDoorShowRegMarker

success = LIBRARYGLOBAL("LG_JPNDWSettings", "bDoorMVOShowJoinerySign", _reqDoorShowJoinerySign)
bShowJoinerySign = _reqDoorShowJoinerySign

if GLOB_PREVIEW_MODE = 2 then
    is_flag = 1
    goto "KeyPlan_Marker"
else
    is_flag = 0
endif

!!!2Dスクリプトを記述している場合はこちらに入力ください。
!!! この下から !!!



!!! ここまで !!!

"KeyPlan_Marker":
    add2 0, WIDO_SILL

    if (bShowJoinerySign and key_mark_flag = 1) OR GLOB_PREVIEW_MODE = 2 then
        if scale_link_label then
            if GLOB_SCALE > 50 then
                marker_type =0
            else
                marker_type =1
            endif
        else
            if iKey_Mark_Type = 1 then
                marker_type = 0
            else
                marker_type = 1
            endif
        endif

        CALL "AC14_symbol_marker" PARAMETERS k_dia = k_dia, \
            k_line = k_line,
            k_lenb = k_lenb,
            k_lena = k_lena,
            k_lenc = k_lenc,
            fsize_flag = fsize_flag,
            fsize = fsize,
            k_notation1 =k_notation1,
            n_offx1 =n_offx1,
            n_offy1 =n_offy1,
            k_notation2 =k_notation2,
            n_offx2 =n_offx2,
            n_offy2 =n_offy2,
            k_notation3 = k_notation3,
            n_offx3 =n_offx3,
            n_offy3 =n_offy3,
            k_notation4 =k_notation4,
            n_offx4 =n_offx4,
            n_offy4 =n_offy4,
            pen_text = pen_marker,
            pen_symbol = pen_marker,
            pen_fill = keyplan_fill_pen,
            type_fill = keyplan_fill_type,
            keyplan_fill_bg_pen = keyplan_fill_bg_pen,
            fontType = fontType,
            type_symbol = stD_Type_Name,
            type_no = type_no_tx,
            globid = GLOB_ID,
            stD_Lock_Type = stD_Lock_Type,
            iD_Lock_Type = iD_Lock_Type,
            e_offx =e_offx,
            e_offy =e_offy,
            k_idflag = k_idflag,
            fill_flag= bKeyplan_fill,
            marker_type = marker_type,
            op_height = B,
            is_flag = is_flag,
            ltype_marker = ltype_marker,
            wd_show_size = wd_show_size,
            size_anno_x = size_anno_x,
            size_anno_y = size_anno_y,
            A = A,
            paper_scale = paper_scale,
            ex_fsize = ex_fsize,
            wd_fsize = wd_fsize,
            k_dia_paper = k_dia_paper,
            k_lenb_paper = k_lenb_paper,
            k_lena_paper = k_lena_paper,
            k_lenc_paper = k_lenc_paper,
            n_offx1_paper = n_offx1_paper,
            n_offy1_paper = n_offy1_paper,
            n_offx2_paper = n_offx2_paper,
            n_offy2_paper = n_offy2_paper,
            n_offx3_paper = n_offx3_paper,
            n_offy3_paper = n_offy3_paper,
            n_offx4_paper = n_offx4_paper,
            n_offy4_paper = n_offy4_paper,
            size_anno_x_paper = size_anno_x_paper,
            size_anno_y_paper = size_anno_y_paper,
            k_dia_M = k_dia_M,
            k_lenb_M = k_lenb_M,
            k_lena_M = k_lena_M,
            k_lenc_M = k_lenc_M,
            n_offx1_M = n_offx1_M,
            n_offy1_M = n_offy1_M,
            n_offx2_M = n_offx2_M,
            n_offy2_M = n_offy2_M,
            n_offx3_M = n_offx3_M,
            n_offy3_M = n_offy3_M,
            n_offx4_M = n_offx4_M,
            n_offy4_M = n_offy4_M,
            size_anno_x_M = size_anno_x_M,
            size_anno_y_M = size_anno_y_M,
            k_rot_ang=k_rot_ang
     endif

    if reg_mark_flag = 1 and bShowRegMarker and iD_Regulations <> 15 and iD_Regulations <> 14 then
        CALL "AC14_regulation_marker" PARAMETERS r_dia = r_dia, \
            r_lenb = r_lenb,
            r_lena = r_lena,
            r_dia_paper = r_dia_paper,
            r_lenb_paper = r_lenb_paper,
            r_lena_paper = r_lena_paper,
            r_dia_M = r_dia_M,
            r_lenb_M = r_lenb_M,
            r_lena_M = r_lena_M,
            paper_scale = paper_scale,
            pen_text = reg_pen,
            pen_symbol = reg_pen,
            pen_fill = mark_fill_pen,
            type_fill = mark_fill_type,
            mark_fill_bg_pen = mark_fill_bg_pen,
            fill_flag = mark_fill_flag,
            fontType = fontType,
            stD_Regulations = stD_Regulations,
            iD_Regulations = iD_Regulations,
            kaj_door_ident = kaj_door_ident,
            is_flag = is_flag,
            ltype_marker = ltype_marker
    endif

    del top

モデル表示オプションを設定

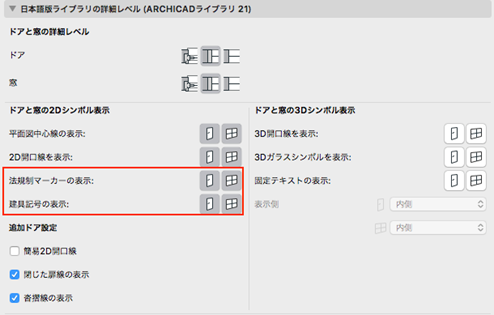

建具記号と法規制マーカーの表示させるには、モデル表示オプションの次の項目にチェックを入れます

パラメータを確認

建具記号が表示されない場合には次のパラメータを確認してください

• カスタム設定＞建具記号＞キープラン表示

法規制マーカーが表示されない場合には次のパラメータを確認してください

• カスタム設定＞建具記号＞法規制マーカー

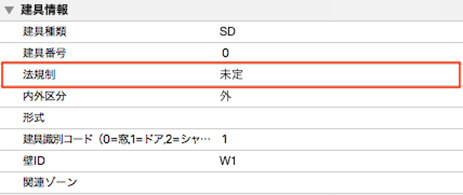

• カスタム設定＞建具情報＞法規制

＊法規制が未定の場合には、マーカーは表示されません
