螺旋(らせん)階段の作成方法

螺旋(らせん)階段の作成方法
円弧からマジックワンドで階段作成が可能です。平面で作成すると、簡単に作成できます。
今回は例で半径1,000の螺旋階段を作成します。

1,円弧ツールから半径1,000の円を作図します。

2,階段ツールをクリックし、階段の設定のお気に入りから、階段の種類を選択します。(今回は木製階段)
設定の形状と位置の項目で「階高」,「階段幅・段数」,「踏面」,「ワインダー均等踏面」,「基準線」を設定し、「OK」

※Archicad26の場合にはルールと基準にて（長さを計算）を（円弧に沿って）に変更して下さい。

3,平面図の、情報ボックスの手摺をオンにし、
スペースキーを押しながら、マジックワンドで円弧にマウスを合わせクリックすると、
階段と手摺が同時に作成されます。

[手摺の編集]　

例えば、手摺のトップレールを30φで作成する方法です。
3Dウインドウで手摺を選択し「編集」をクリックします。

1,手摺設定をクリックします
2,手摺の設定→トップレールを選択
3,トップレール構成要素設定→スタイルと寸法 (ここでレール形状と寸法を入力してください)
4,編集モードを終了

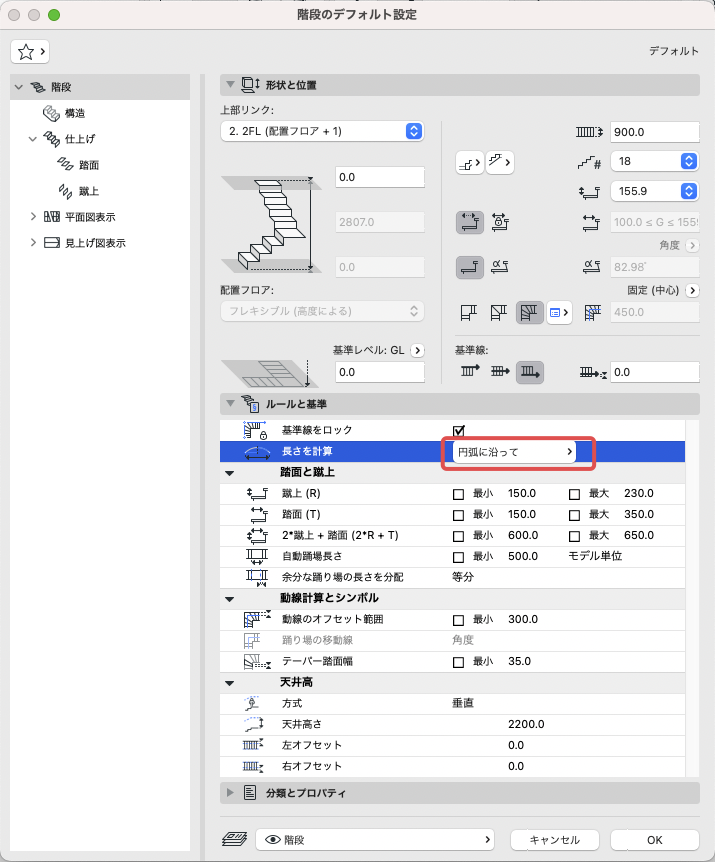

☆螺旋階段作成（長さを計算の設定方法）
Archicad25より、階段のデフォルト設定＞ルールと基準＞「長さを計算」が追加になっており
任意の階段を選択した後に設定が必要となります。
設定方法については下記をご参照ください。
