対象：ARCHICAD
パイプツールで垂直方向へのパイプの作成方法
VIPアドオンのパイプツールで、竪管を書く方法です。
操作手順
ここでは例として、水平なパイプから、90度上にあがるようなパイプ（L字型）を作成します。
メニューから［デザイン］>［デザイン補助］>［パイプ...］を開きます。
パイプ設定の一番下にある「作成」ボタンをクリックします。

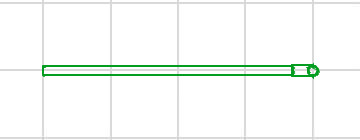

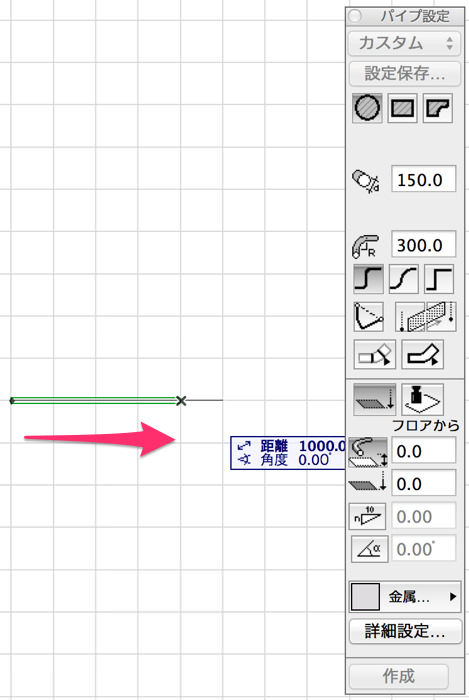

まず、高度0で、水平にパイプを書きます。

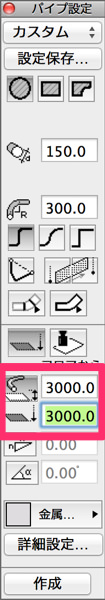

パイプ設定で、高度を3000に設定します。

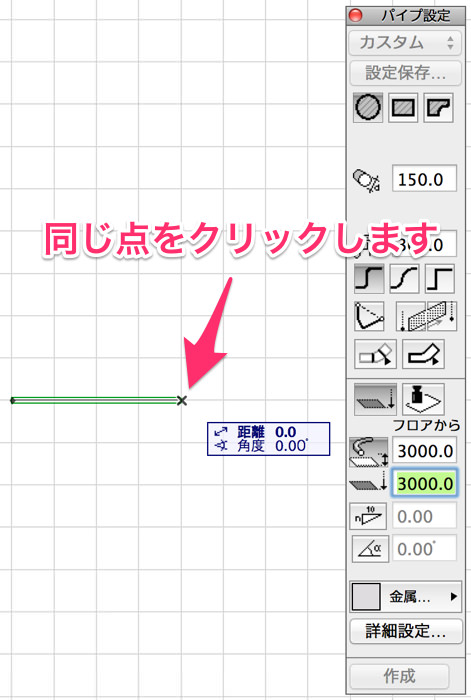

水平なパイプを書いたときの一番最後の点（水平に上がる点）と同じところをクリックします。
これでクリックしたポイントに、高度0-3000の竪管が作成されます。

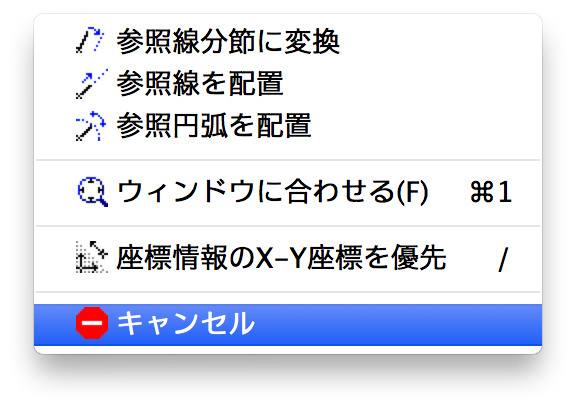

パイプの作成を終了するため、マウス右クリックし「キャンセル」をクリックします。

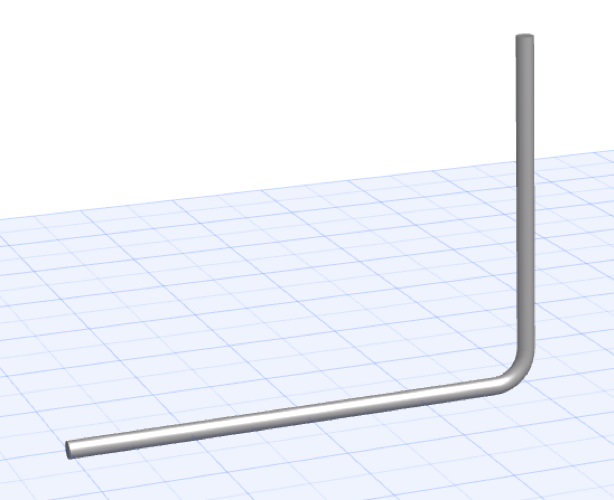

これでL字型のパイプの完成です。2D、3Dは下記のようになります。
