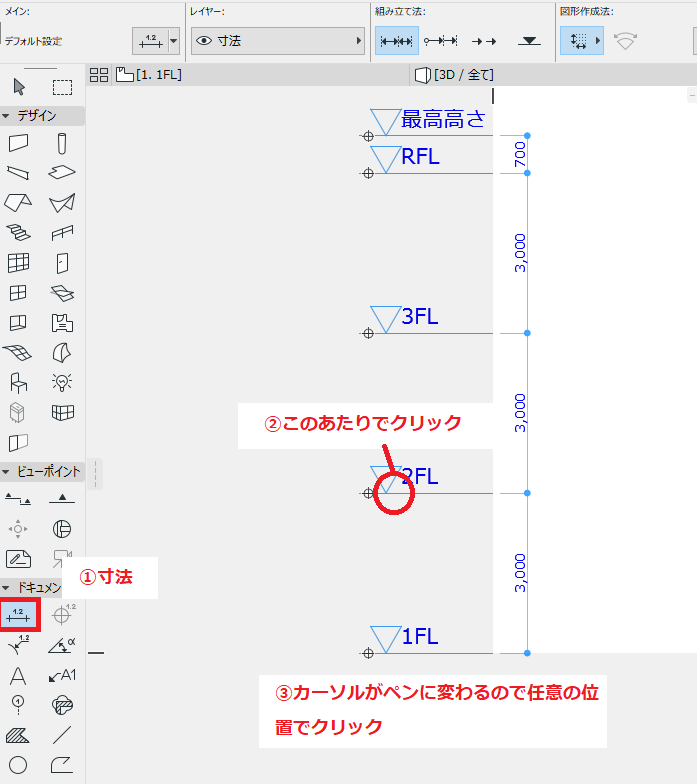

立面図・断面図で高さ寸法を一括で入れる方法 黒木 朋子 2021年09月06日 01:56 更新 フォローする 立面図/断面図で「寸法線ツール」で、フロアの高さ1Ｆなどの下線のマーク下をマジックワンドでクリックする方法。 ※すべてのフロアに寸法線のマークができる。 カーソルが金づちになったら、寸法線いれたいところでクリックしますと、各フロアに連動した寸法線が一括で入力できます。 ■現在はアップデートにより高度線をクリックすることで自動で寸法が入力できるようになりました。 更新：2021年９月時点 関連記事 立断面図でフロアごとに階高寸法を入力したい 立面図/断面図でフロア高度を表示する方法 立面図に通り芯の寸法を表示させる方法 基準点から寸法入力して作図する方法 立断面図で通り芯・通り芯寸法が一部消えてしまった場合に再表示させる方法 コメント 0件のコメント 記事コメントは受け付けていません。
