斜めのゾーンの作り方

黒木朋子

2024年08月24日 01:32
更新

<Archicad 27>

目的

ゾーンを斜めにしたいときの方法についてです。

手順

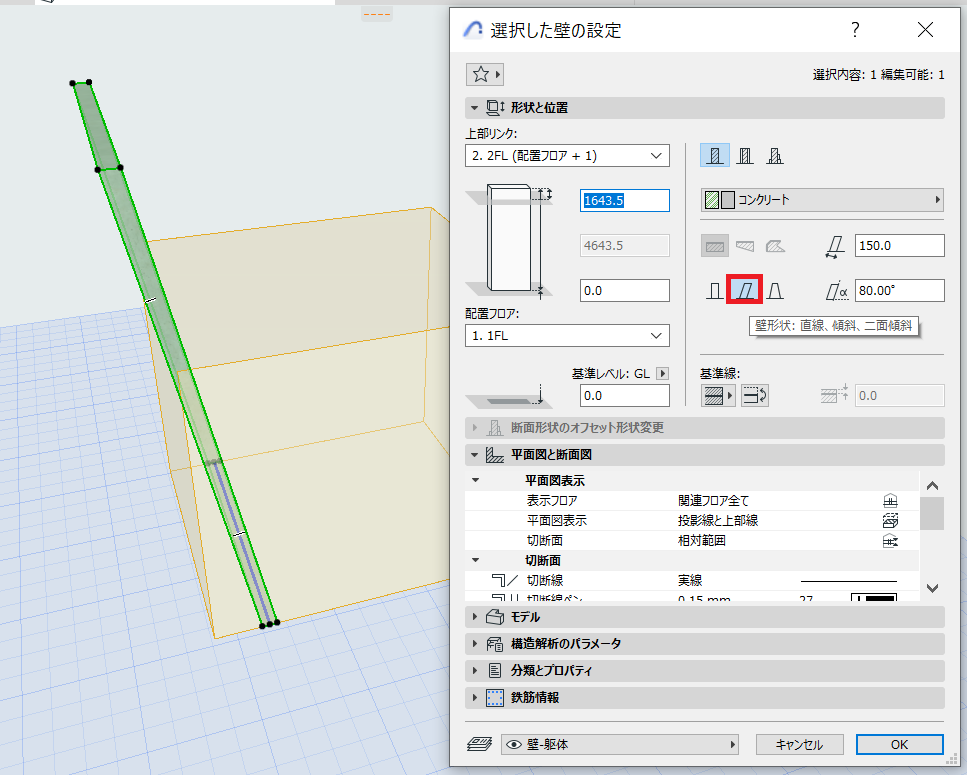

①ゾーンの斜めに切り取りたいところに「斜めの壁」を配置します。

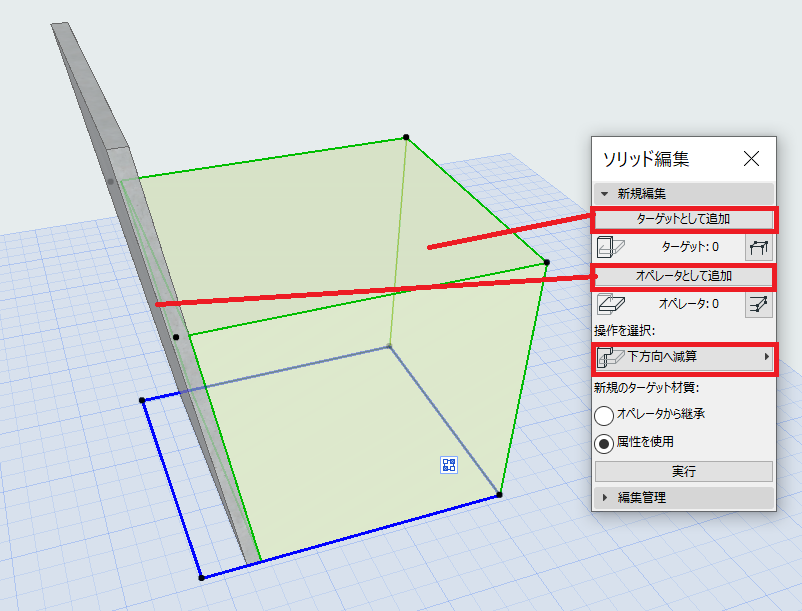

②「デザイン」＞「ソリッド編集」
ターゲットにゾーン、オペレーターに壁「下方向へ減算」＞「実行」

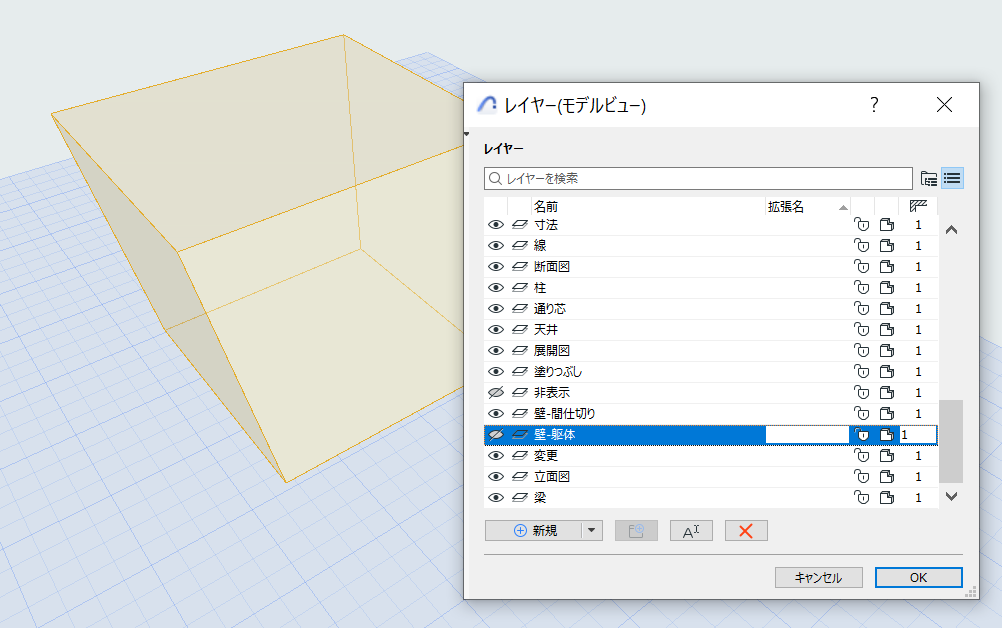

③配置した壁の設定＞レイヤーをオペレーター（レイヤーオフ）に変更する。
