目的
平面図で壁の基準線を線ツールで作成するときの方法についてです。
Forwardツールの２D機能の中に壁基準線作図のコマンドがあります。
手順
手順は以下の通りです。

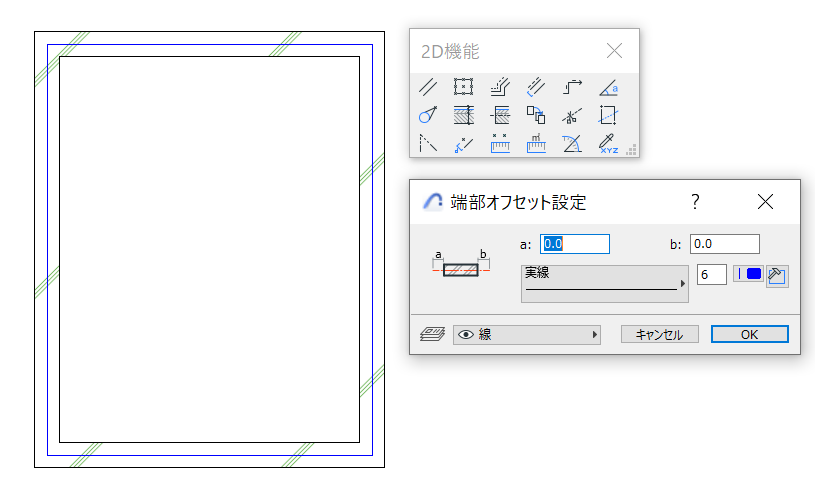

- 対象の壁を選択。
- 「デザイン」→「デザイン補助」→「2D機能」→「2Dパレットを表示」
- ツールボックスの中から「壁基準線」をクリック。
- 線種などを指定後、「OK」クリック。
（参考）
壁基準線を外側・中心・内側それぞれ指定する事で、壁芯の描画位置も変わります。
平面図で壁基準線を線分で作成する方法
平面図で壁の基準線を線ツールで作成するときの方法についてです。
Forwardツールの２D機能の中に壁基準線作図のコマンドがあります。
手順は以下の通りです。
