<ArchiCAD23>
現象

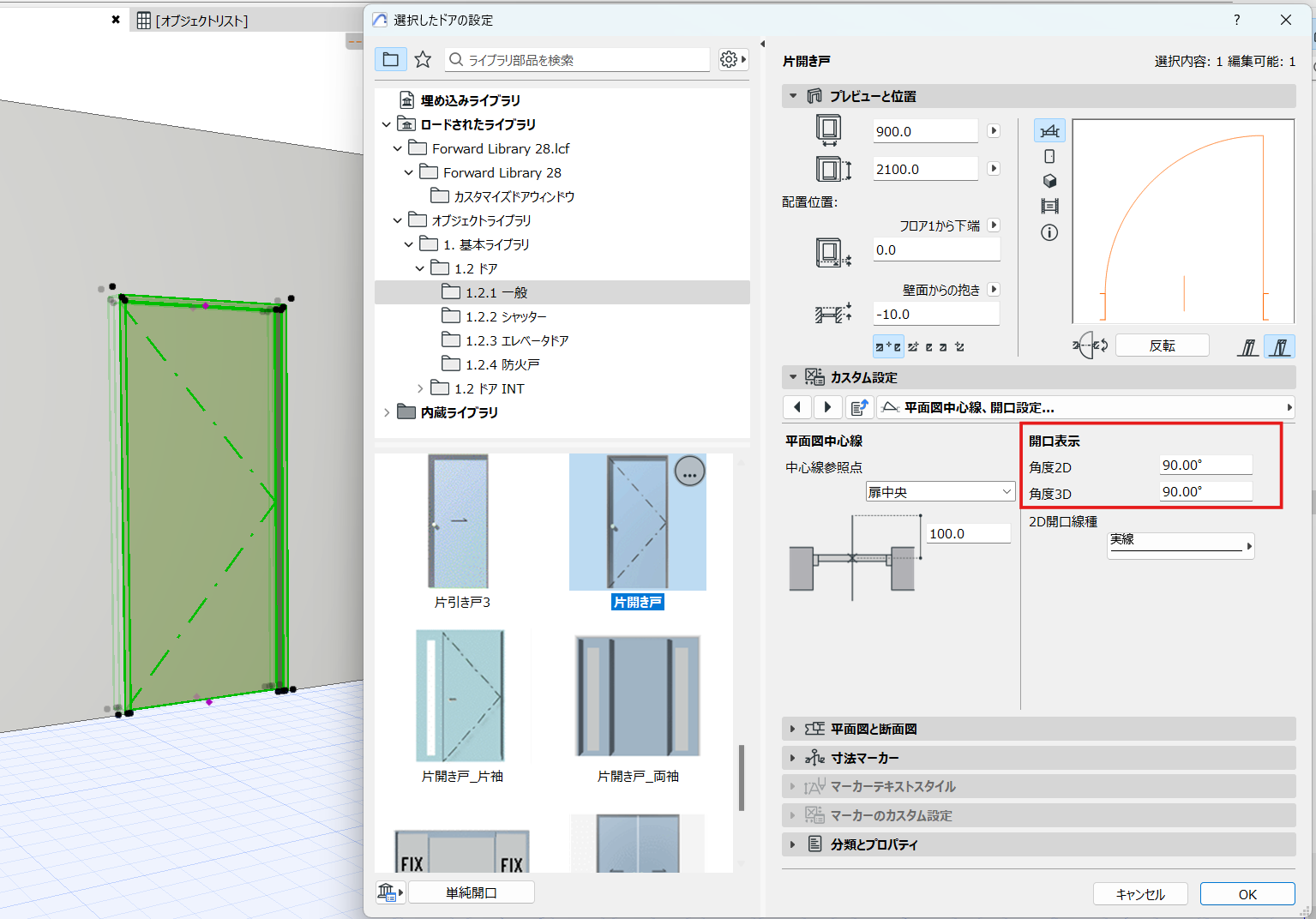

３Dウィンドウで、開口角度を設定しているがドアが開口表示にならない場合があります。
モデル表示オプションのドアと窓の詳細レベルが「詳細」になっていない場合、
３D開口角度を設定していても開いた表現になりません。
解決方法

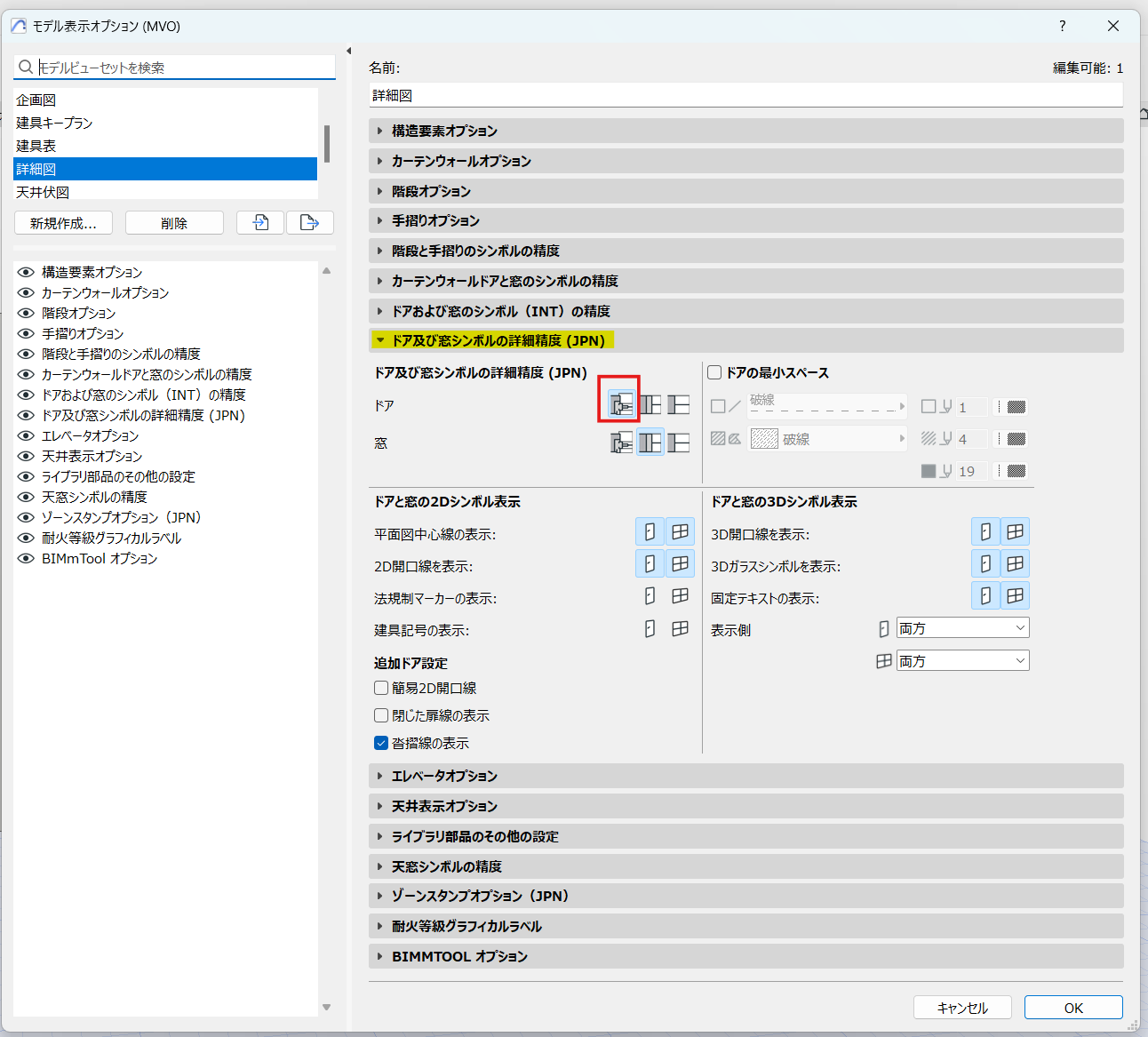

ドキュメントメニュー＞「モデル表示」＞「モデル表示オプション」
＞「日本仕様ライブラリ部品の詳細レベル」＞「ドアと窓の詳細レベル」
＞「ドア：詳細（下記画像赤枠）」を選択して「OK」で閉じます。

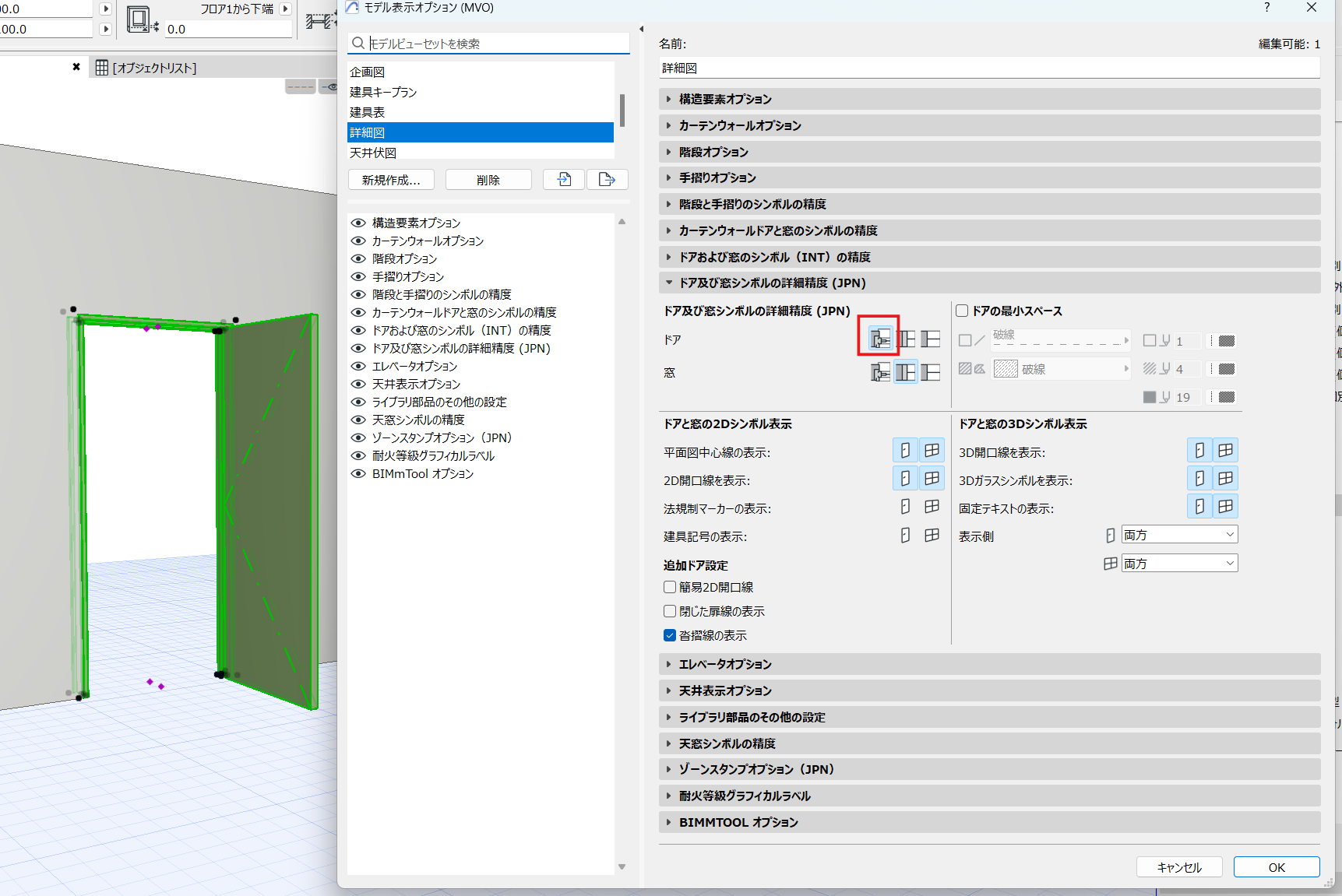

角度設定が反映されます。
３D表示でドアが開口しない
