<Archicad 26>
目的
断面図で90°回転してレイアウトに表示させたいが、断面図で回転できません。
レイアウトに貼り付けて回転させると文字も回転してしまいます。
寸法が読める向きでレイアウトに回転した断面図を貼り付けられますか？

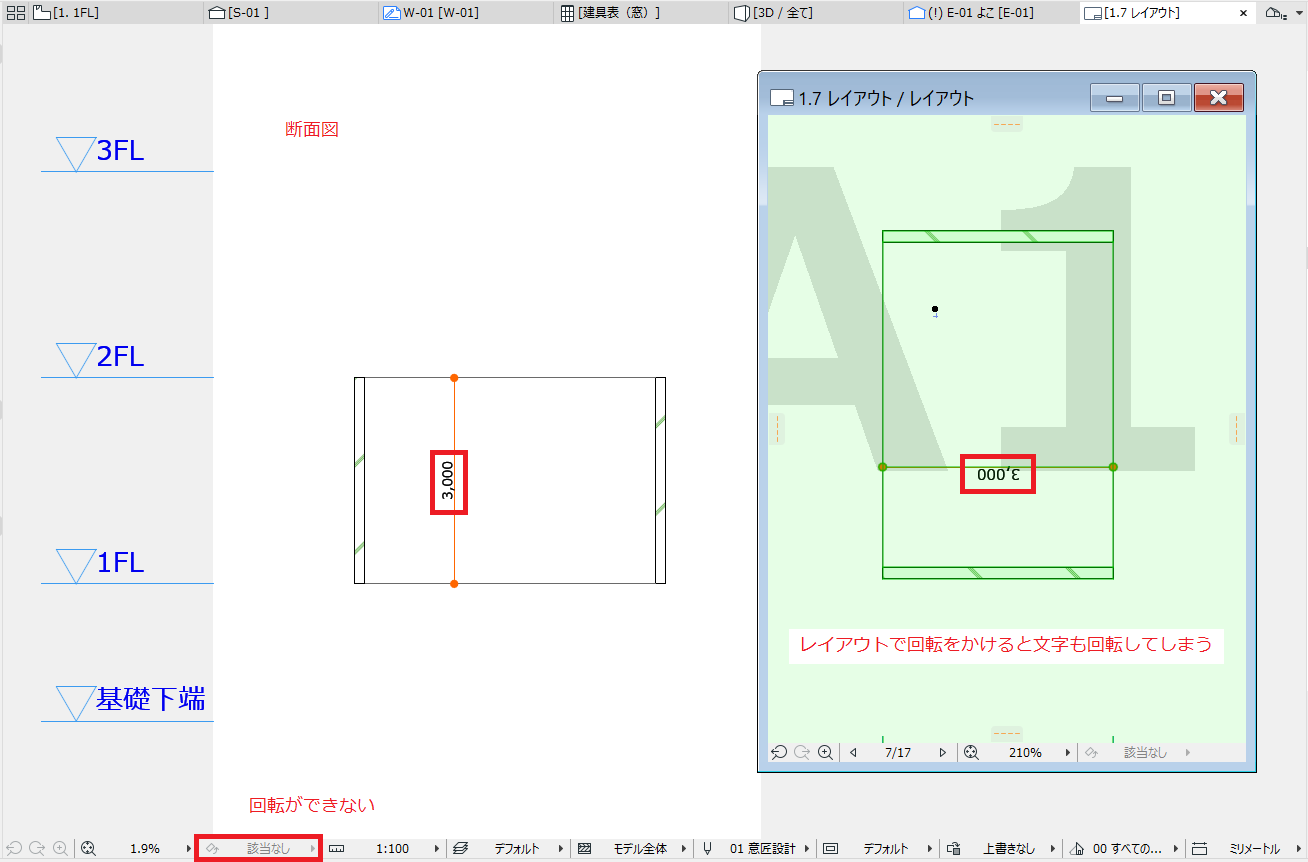

▼断面図とレイアウト図面
手順
断面図には回転をかけられないので、ワークシートを使って回転をかけてください。

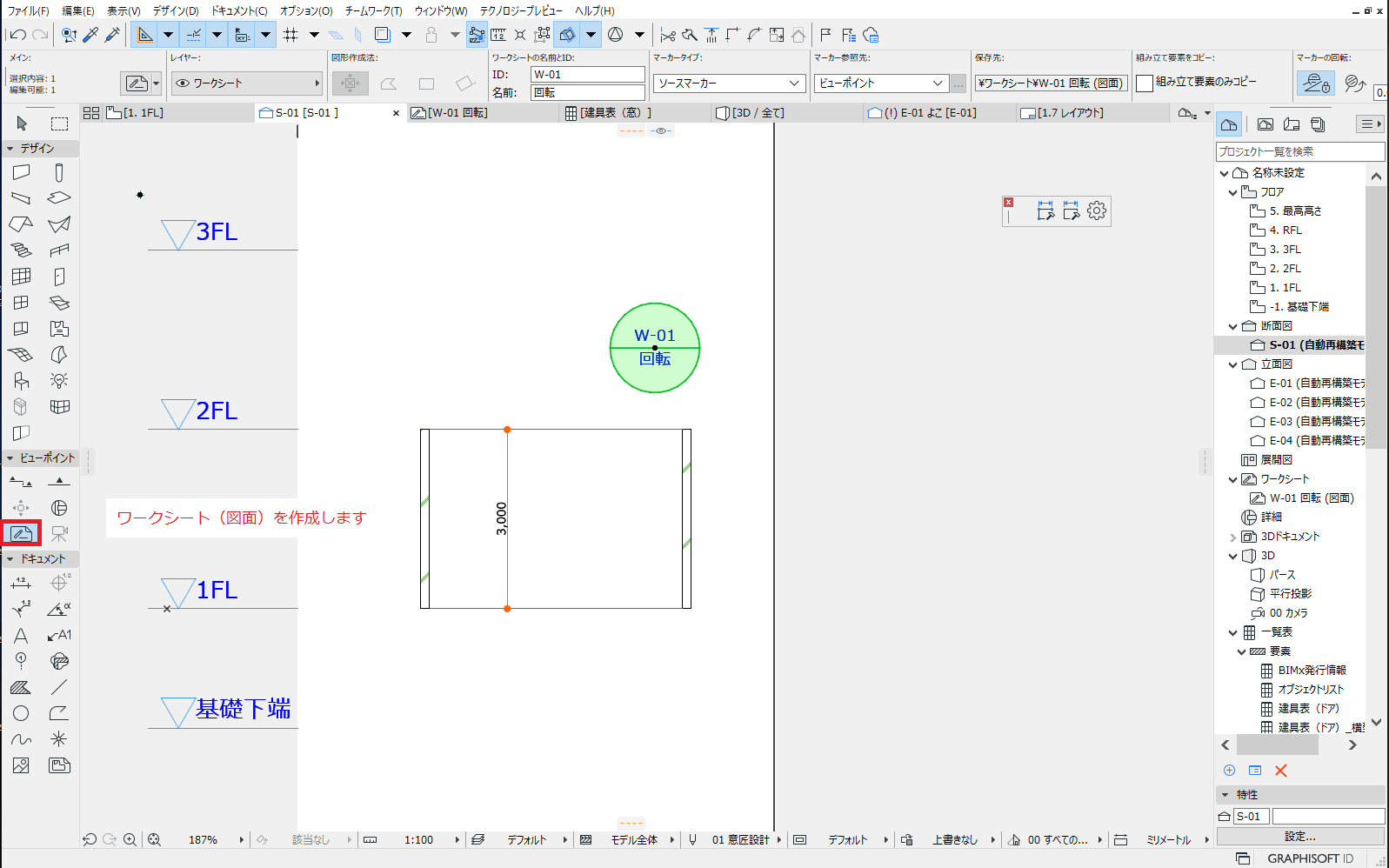

▼断面図にワークシート（図面）を作成します。（個別）になっているとビューからの再構築ができません。

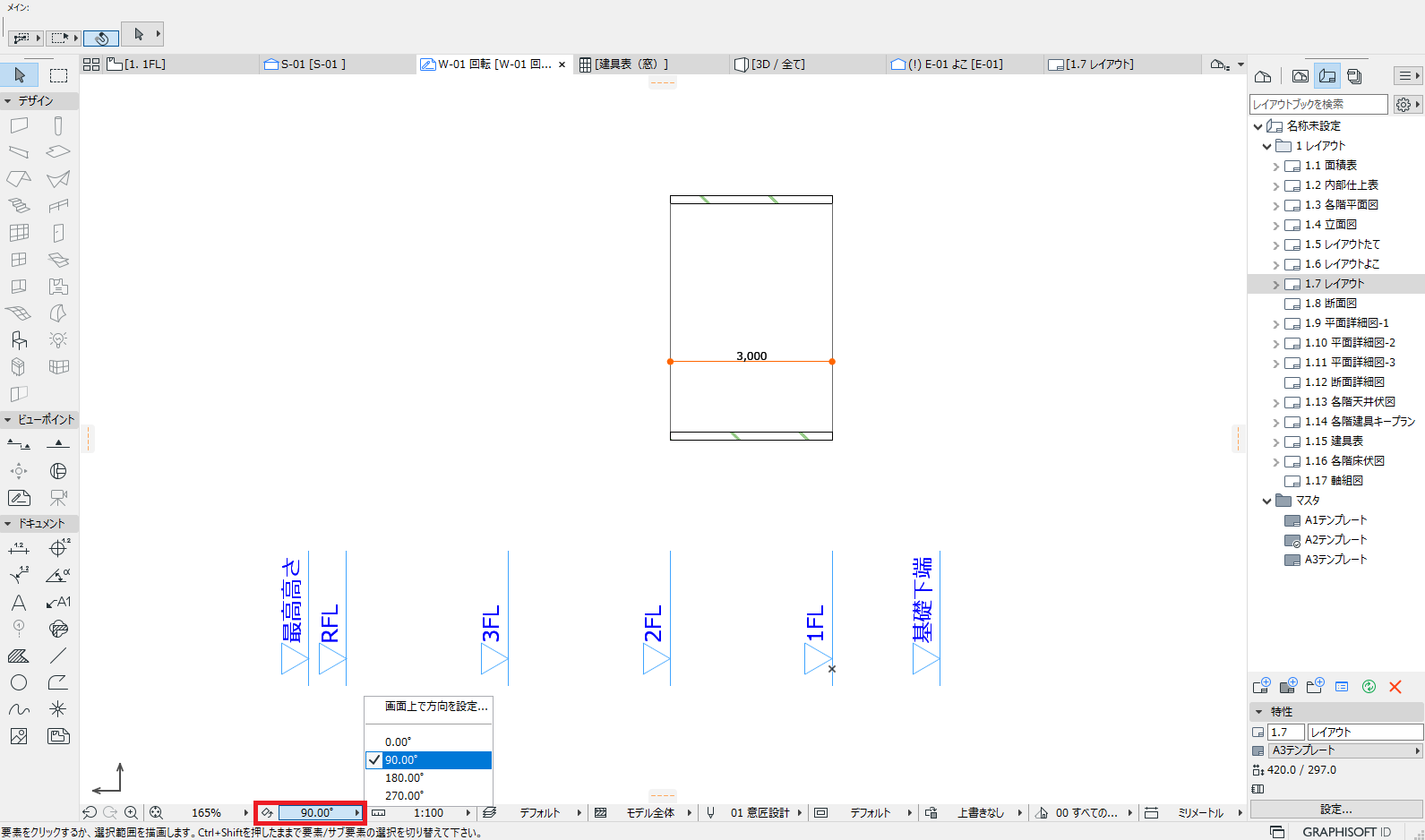

▼ワークシートを開いて回転を描けます。
結果

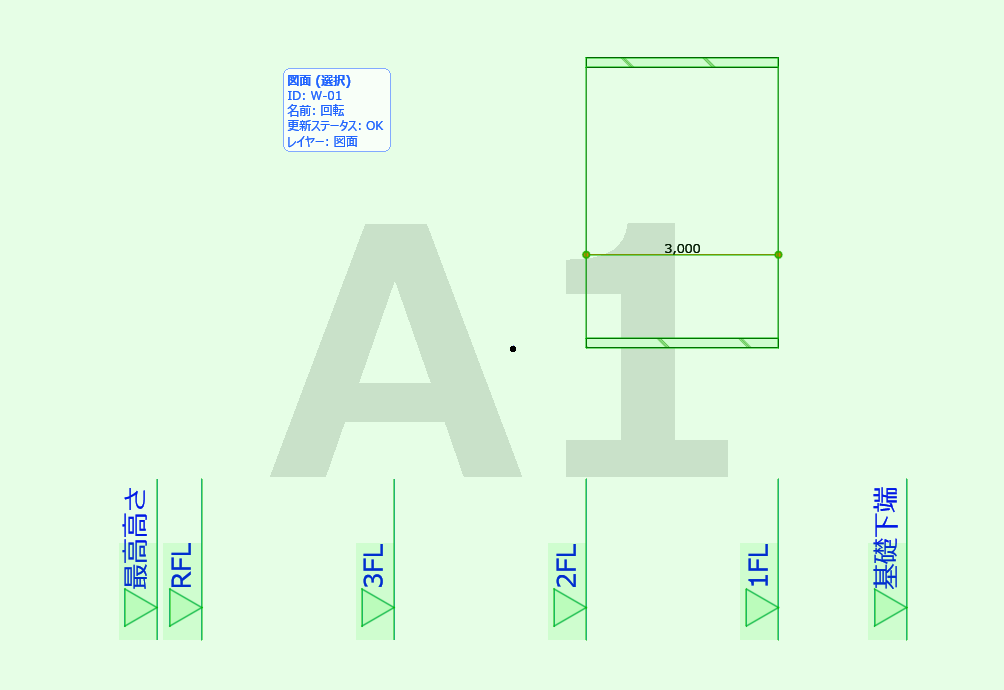

▼レイアウトにワークシート図面を貼り付けると、寸法位置はそのままで90°回転した図面ができあがります。
