<Archicad 25>
目的
複合構造壁の断熱材の断面表記を別のものに変更したいときがありませんか？
そんなときは複合構造設定と、ビルディングマテリアル設定から変更を行ってください。
手順
１．複合構造設定でほかの断熱材に変更する方法
複合構造の変更は、オプション＞属性設定＞複合構造 からおこないます。

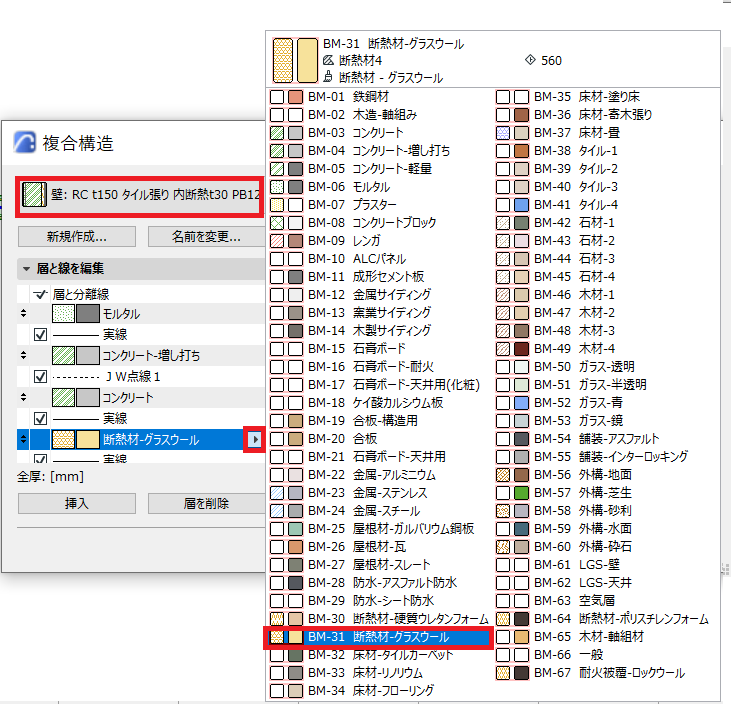

▼使用している複合構造を選択し、ビルディングマテリアルを「▶」ボタンから断熱材種類を変更します。
※他には、それぞれの層の厚さや、線ペン、タイプ、などを自由に変更できます。
２．ビルディングマテリアルでハッチングを変更する方法
断熱材ハッチング表現の種類を別のものに変更したいときは、ビルディングマテリアルの設定で塗りつぶしの変更をおこなってください。
設定の中の「構造と表現」の設定変更で、複合構造にも反映されるようになります。
▼オプション＞属性設定＞ビルディングマテリアル＞断熱材＞構造と表現
結果
▼ナレッジセンター関連記事
既存の複合構造データを利用して新しい複合構造を作る手順について
