<Archicad 26>
現象

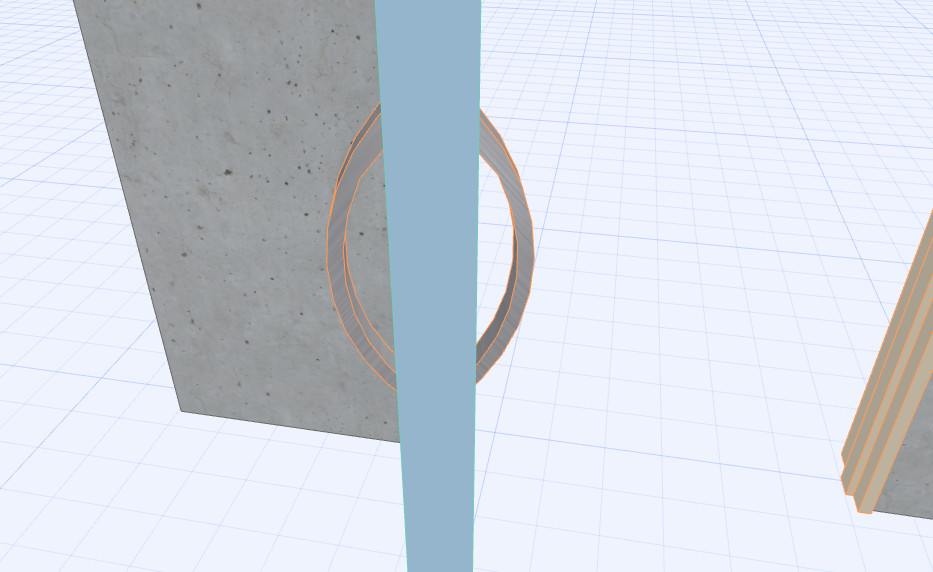

ドアパネルを登録し、カスタムパネルとして開き戸に設定したところ、ドアハンドルのグリップ位置がずれてしまっている
原因

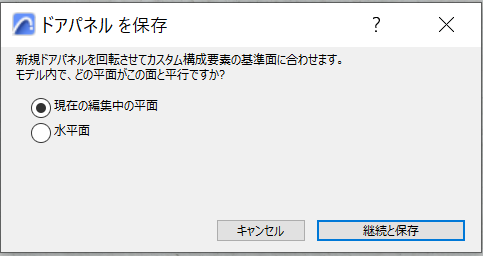

３Dから「現在の編集中の平面」で登録したときは、編集平面（青いグリッド）位置でドアパネルの位置が変わってきます。

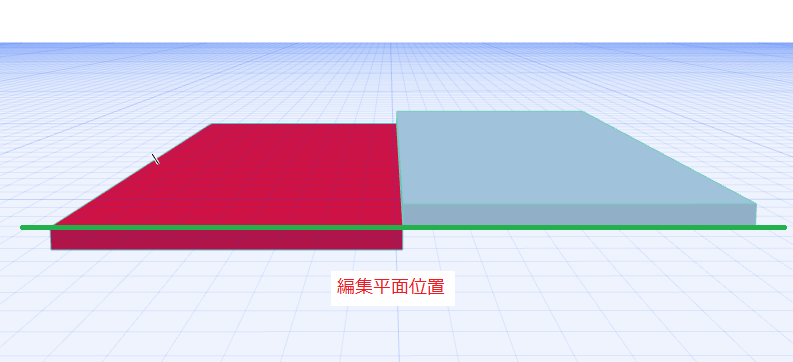

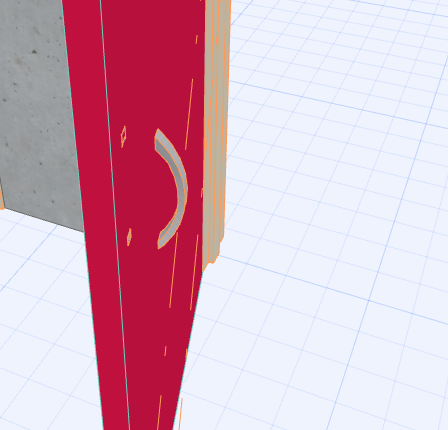

▼赤いパネルは編集平面より下で登録してしまったため、位置がずれてしまっています。
解決方法
編集平面が要素の下にくるようにしてパネル登録をおこなってください。
▼青いパネルのように編集平面が下になる位置で登録すると、正常な位置にハンドルをつけることができます。
