立断面展開図の通り芯寸法のレイヤーについて

説明

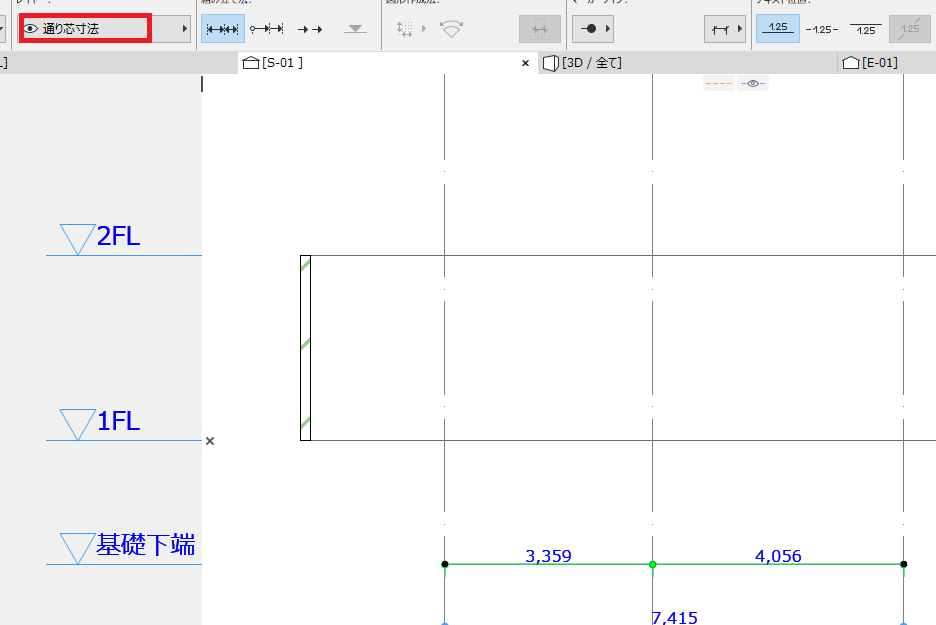

立面図・断面図・展開図で表示させる通り芯寸法のレイヤーですが、
立面図・断面図・展開図が作成される前に、線形寸法ツールのデフォルト設定で指定されていたレイヤーが適用されます。

もし、それぞれの図面で通り芯寸法のレイヤーを変更したいという場合は、

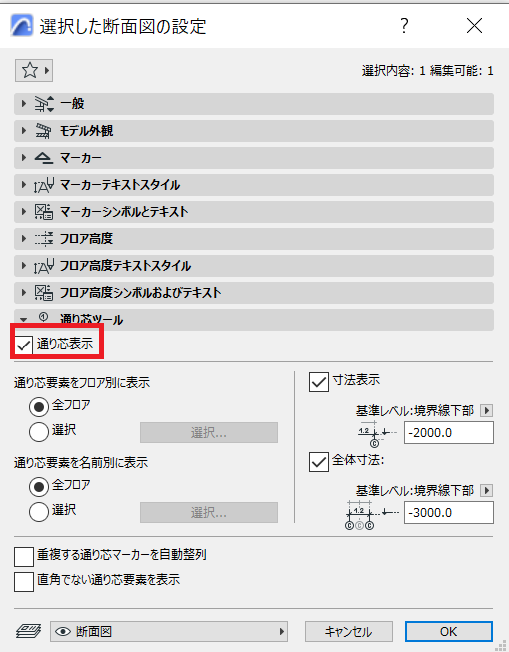

立面図・断面図・展開図設定を開き、一度通り芯表示のチェックを外してください。

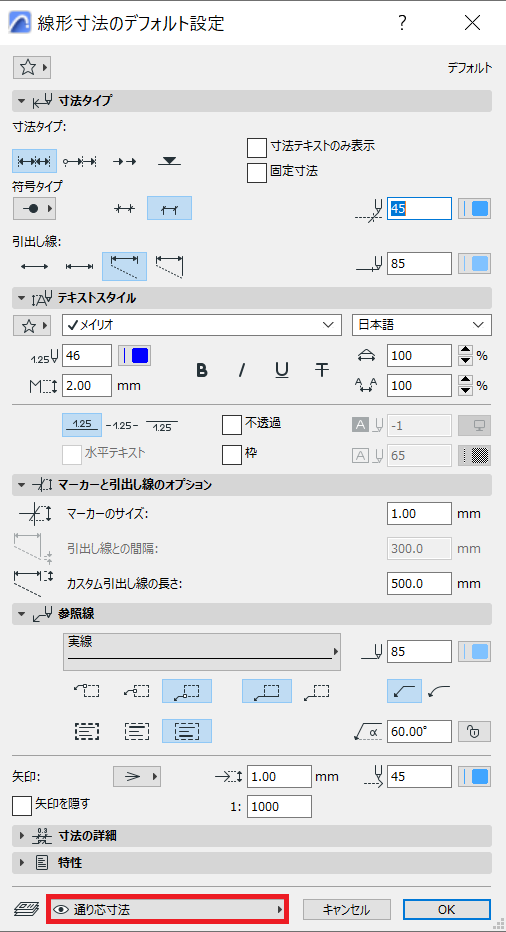

その後、線形寸法ツールのデフォルト設定を開いてレイヤーを変更し、
再度通り芯を表示させると通り芯寸法のレイヤーが変わります。
