壁上部をR形状に作成する方法について

壁の上部をR形状にする方法として、断面形状を使用します。

今回は次の設定で作成をおこなっていきます。

・300*1000の断面形状壁

・壁上部が半径200

・断面形状のビルディングマテリアルが木材

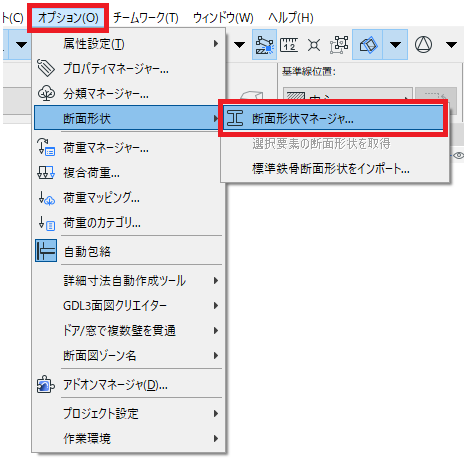

①メニュバーのオプションから断面形状マネージャを開きます

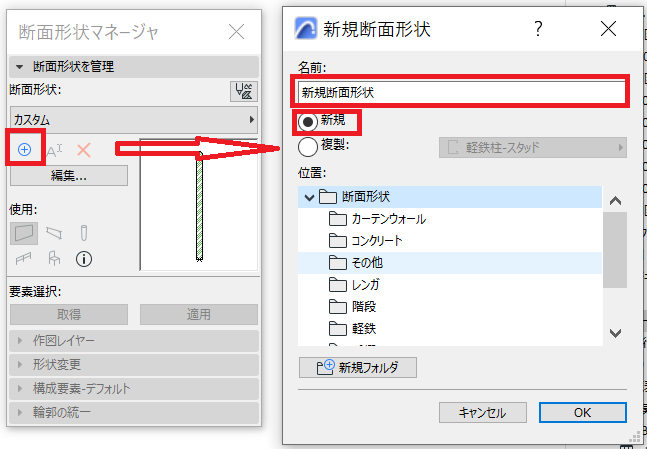

②新規作成ボタン＞新規ボタンを選択＞名前の入力＞OK

※Archciad26からはフォルダ分けがおこなえます

③新規作成をすると300*300の鉄鋼材の塗りつぶしが配置されています。今回はその塗りつぶしを300*1000に変更していきます。

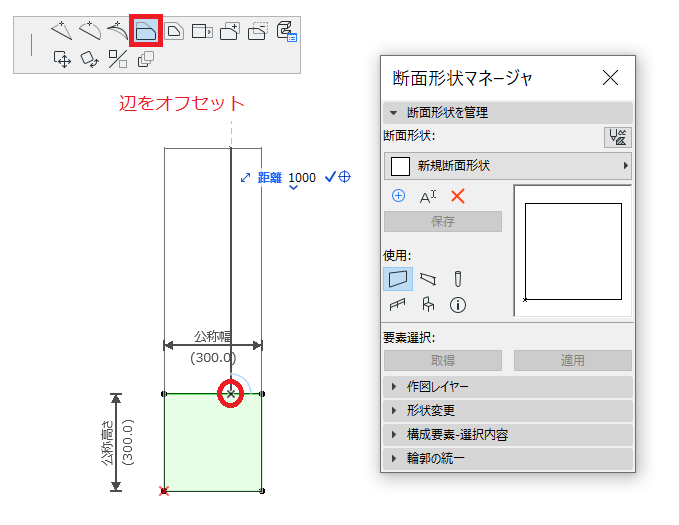

辺をクリックしてペットパレットの「辺をオフセット」で移動させます。tabキーを押して数値1000を入力します

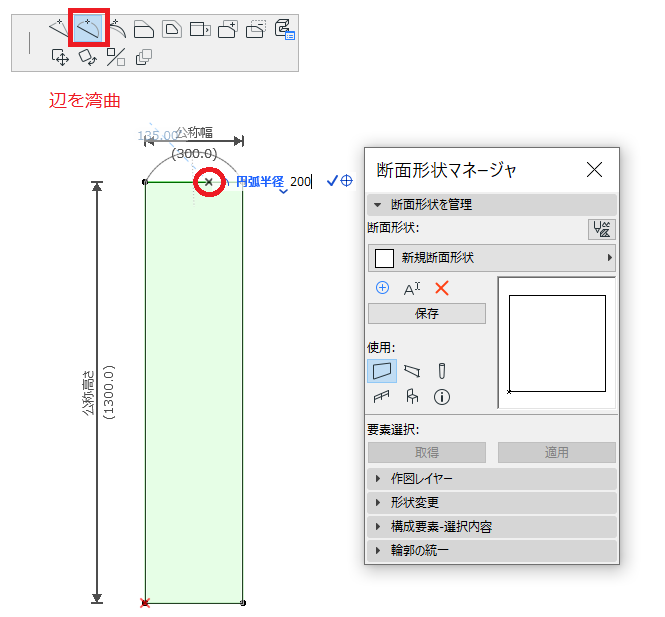

④R状に変更するために辺をクリックして、今度はペットパレットの辺を湾曲、tabキーで数値半径200を入力します

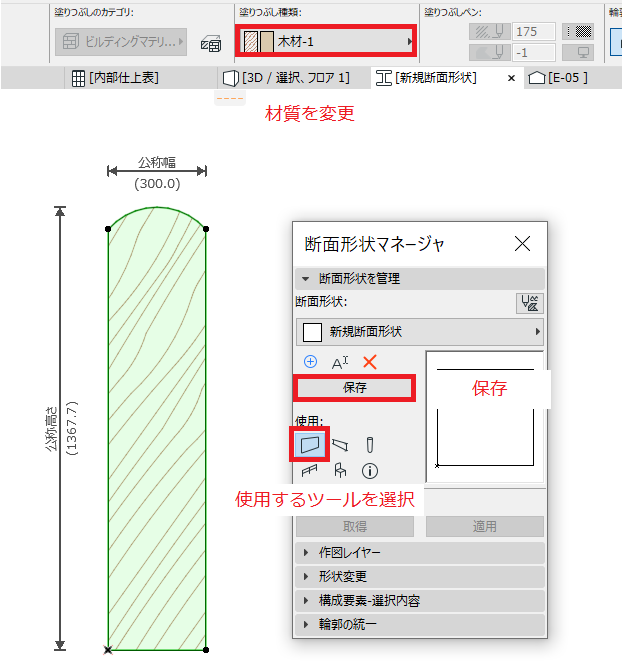

⑤最後に塗りつぶしの材質を木材に変更し、使用するツールを壁にして保存します

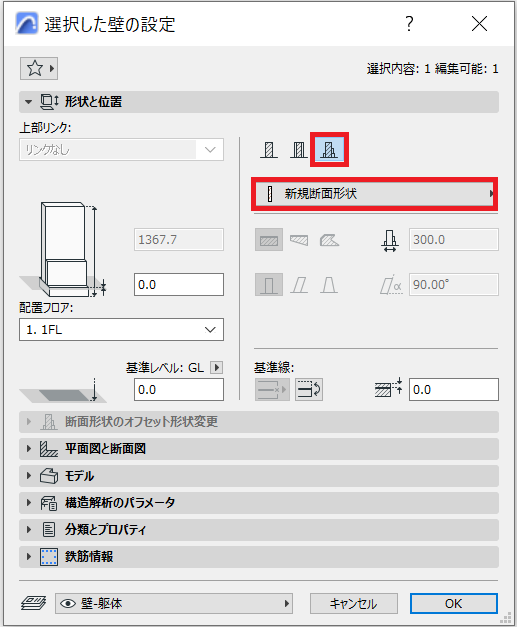

⑥保存後は平面図に戻り、壁設定で、構造を断面形状に変更し作成した断面形状を選択します

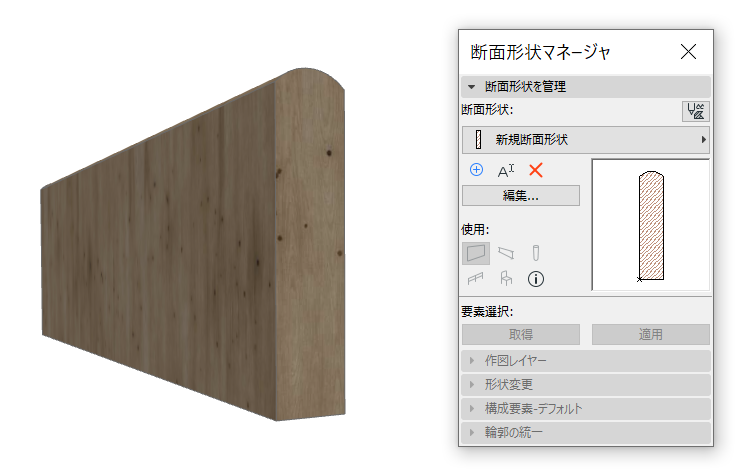

▼上部R形状壁の完成です
