<Archicad 26>
現象

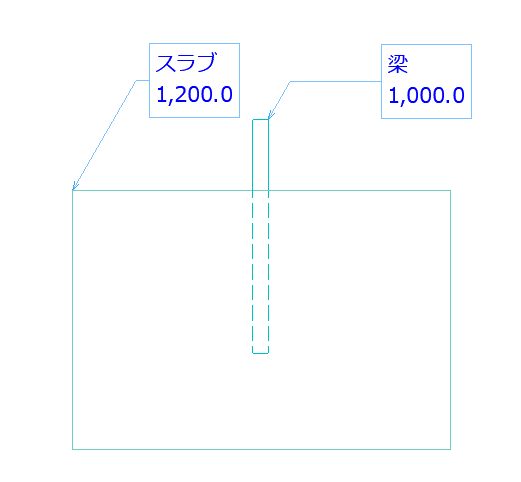

平面図にて梁の輪郭線が破線で表示されてしまいます。
平面図の切断面より下にあり、実線で表示するように設定していますが破線になってしまいます。
原因

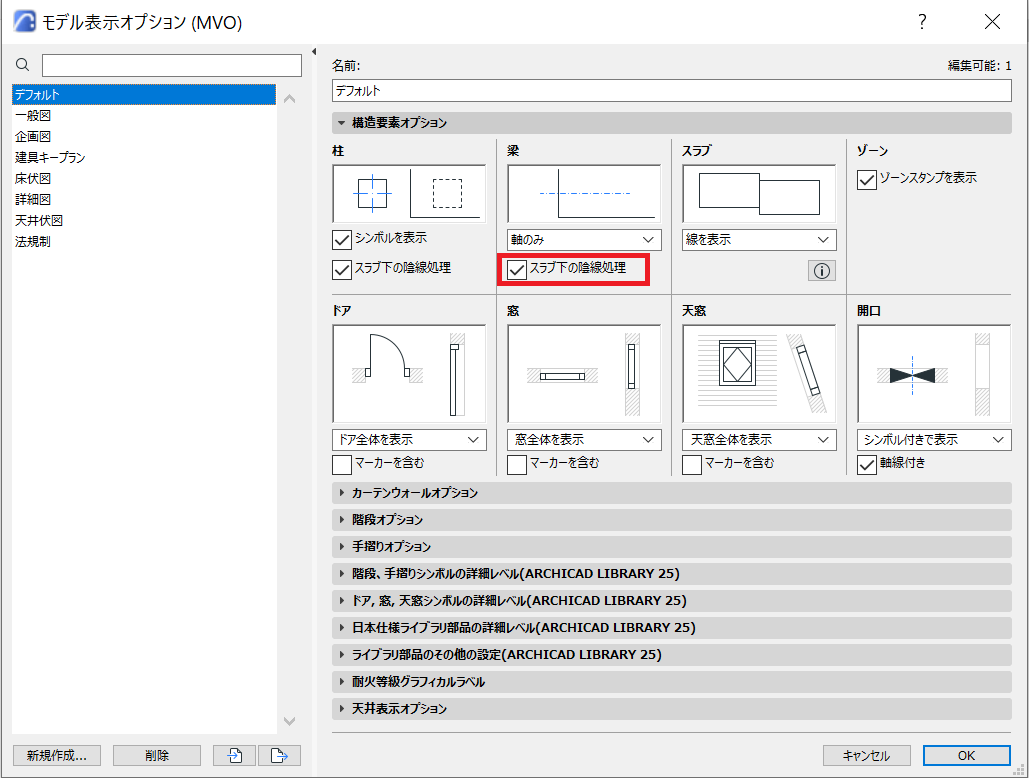

▼モデル表示オプションの「スラブ下の陰線処理」にチェックが入っているため隠れ線がでています。

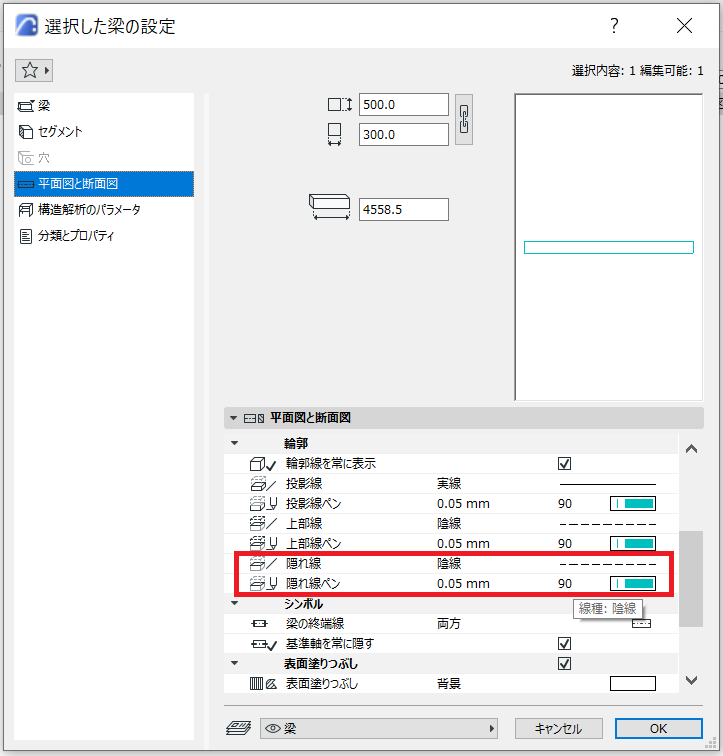

▼梁の設定では平面図と断面図の「隠れ線」のところで線種などの確認ができます。
解決方法
モデル表示オプションの「スラブ下の陰線処理」のチェックを外すか、隠れ線の設定を変更されてください。
