<Archicad 26>
現象
壁とスラブを、壁勝ちになるようにビルディングマテリアルを設定していますが、スラブ勝ちになってしまいます。
壁には建具開口が入っています。
原因
壁に入れている開口部がスラブと同じ高さにあると、ビルディングマテリアルの優先度に関係なく、スラブ仕上げが壁の下まで伸びる仕様です。

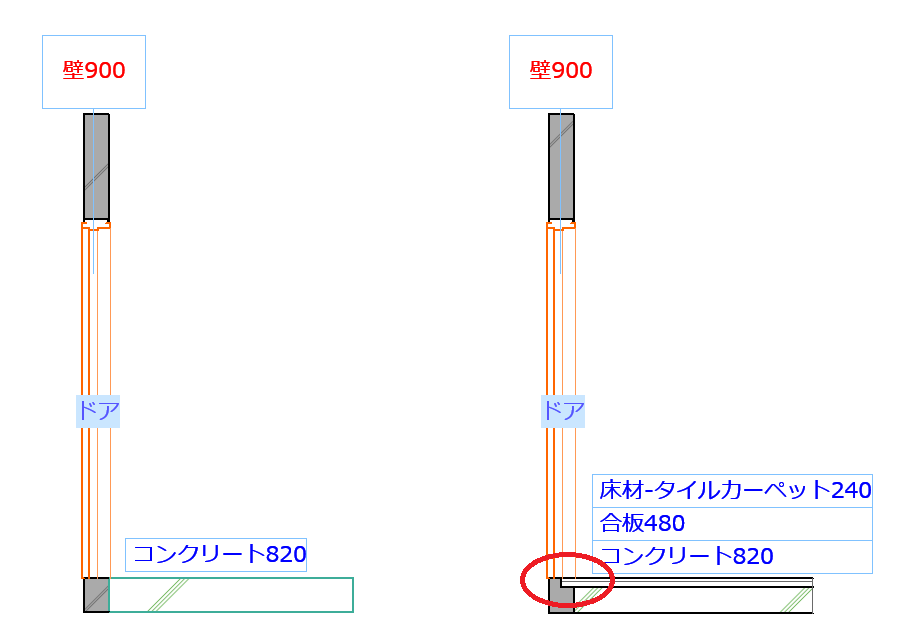

例えば、下図のようにドアとスラブが同じ高さにあります。
壁900＞合板480＞床材240で、本来なら、壁900が勝ちになりますが、ドア下までスラブ仕上げが伸びてしまうようになります。
解決方法
対処策としては、建具とスラブが重ならないようにするか、
1つの床スラブではなくコンクリート部分とタイル部分とをスラブを分けて入力するように変更をおこなってください。
