目的
コンセントの記号に出てくる2の数字を非表示にしたいときの方法についてです。
設定の中では2を非表示に変更できないので、
3D(コンセントオブジェクト)+平面図記号(ラベル)
として表現する方法をご案内します。
方法

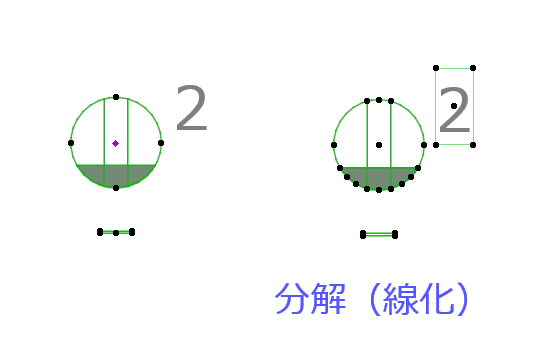

①一度平面図コンセントを配置後、編集>変形>分解を行い、「2」およびコンセントの上面図部分を削除します。

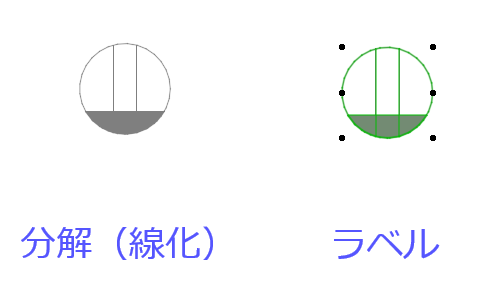

②分解した線を選択し、ファイル>ライブラリとオブジェクト>選択内容に名前を付け保存>ラベル、でラベルとして保存します。ラベルツールからスタンプのように記号が配置できます。

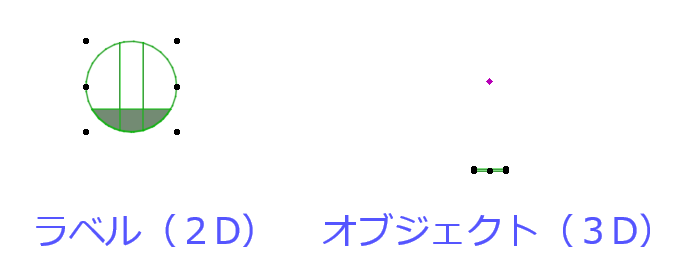

③オブジェクト・コンセントのカスタム設定で2D表示を「形状表示」にし、コンセントの上面図のみの表示とします。作成したラベルと組み合わせて使用します。
