GDLで3D形状を平面図に投影する方法

GDLで平面図の表現を3D形状を投影したい場合には、PROJECT2を使用します。3Dの形状をそのまま平面図に表示したい場合などに使用します。PROJECT2、PROJECT2{2}、PROJECT2{3}、PROJECT2{4}などがありますが、今回はPROJECT2を使用して説明します。

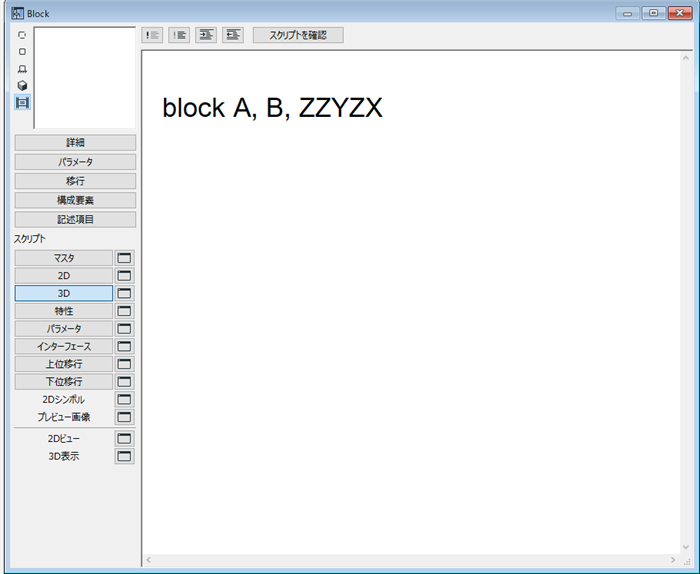

まず、3Dスクリプトに形状を記述します。今回は、直方体を3Dスクリプトに記述します。A、B、ZZYZXは、寸法１，寸法2、高さの変数です。

block A, B, ZZYZX

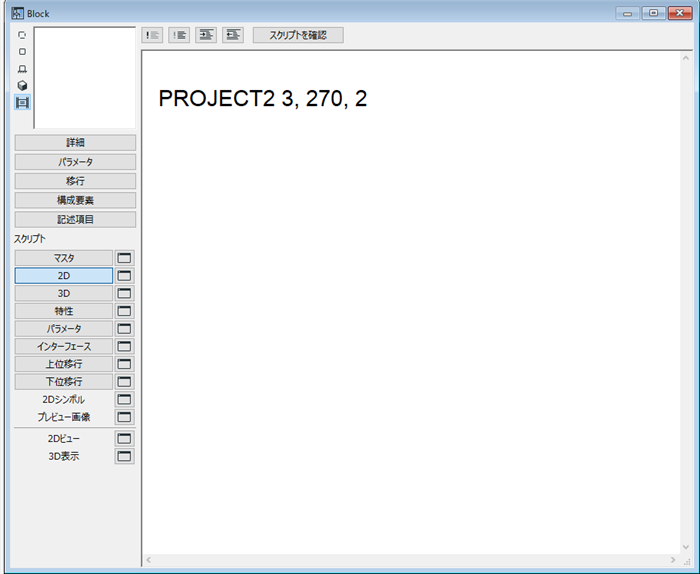

次に、2Dスクリプトの画面を表示し、3D形状を投影するようPROJECT2を記述します。を上部から見た場合の表現とします。

名前を付けてオブジェクトを保存します。

PROJECT2 3, 270, 2

3D形状を投影するスクリプトを2Dスクリプトに記述されたオブジェクトを作成できました。

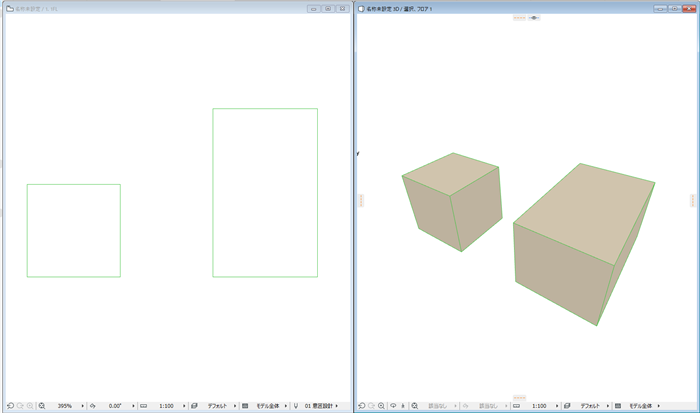

オブジェクトを配置し、形状を変更すると、平面図の表現が追随することが確認できます。
