<Archicad 26>
目的
切り妻屋根に立ハゼ葺テクスチャを使用したときに、3Dテクスチャ調整で原点位置を合わせる方法についてです。
※複合屋根から単一屋根に変換しています。(屋根選択>右クリック>屋根を単一平面屋根に分解)
手順
まず、テクスチャがどのようなパターンで並んでいるか確認します。
テクスチャに番号をつけた材質を作成し、とりこんでみると、下のように反対側が反転して表示されていることがわかります。
次の方法で調整をおこなっていきます。
①まず反転している屋根を選択し、テクスチャ調整から「方向を設定」を選択します

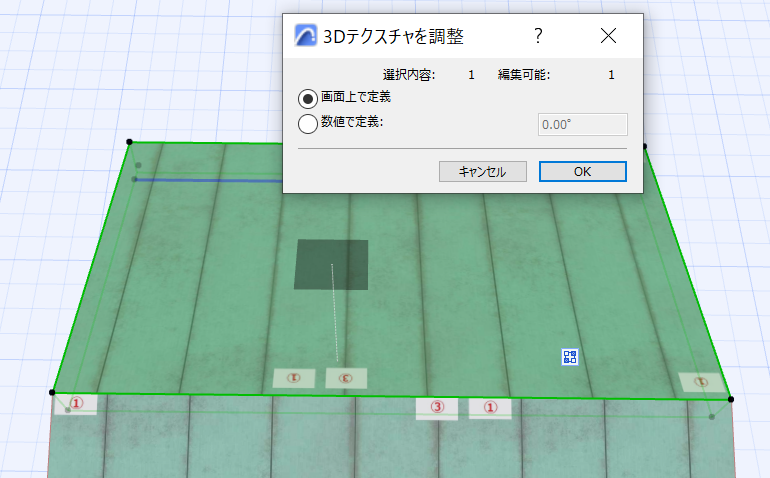

②屋根の面をクリックすると、3Dテクスチャを調整のダイアログがでてくるので、「画面上で定義」のままOKを押します。

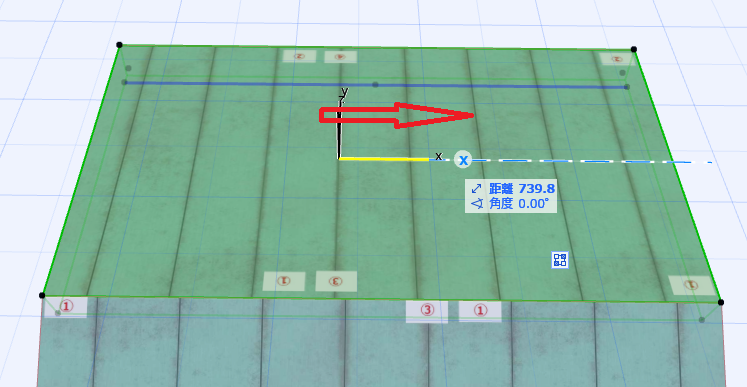

③この屋根の場合、左から右にクリックして方向を変更します
④材質テクスチャの向きが変更されたので、次は原点を調整します。
同じように屋根を選択した状態で「原点を設定」を選択します。

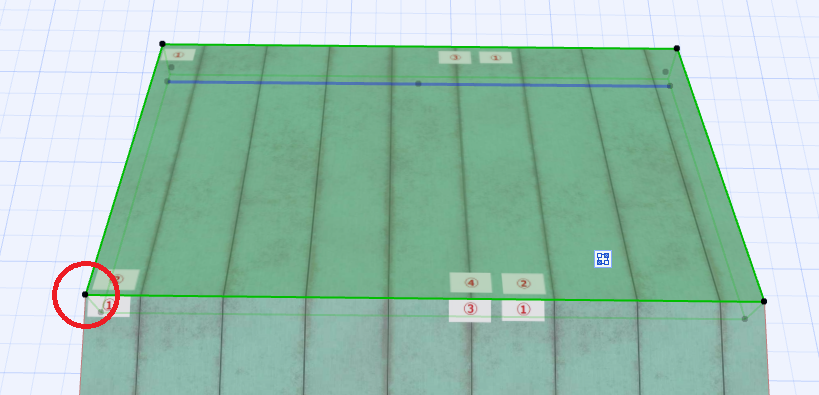

⑤正しい位置の屋根と同じ原点位置でクリックすると、テクスチャ位置が同じになります。
結果

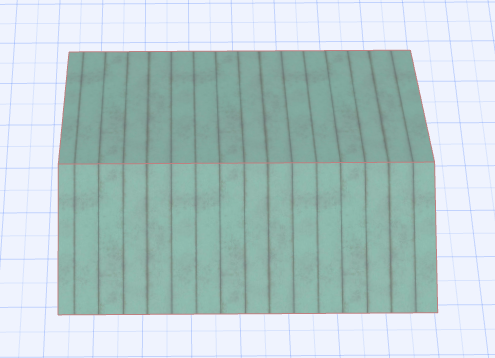

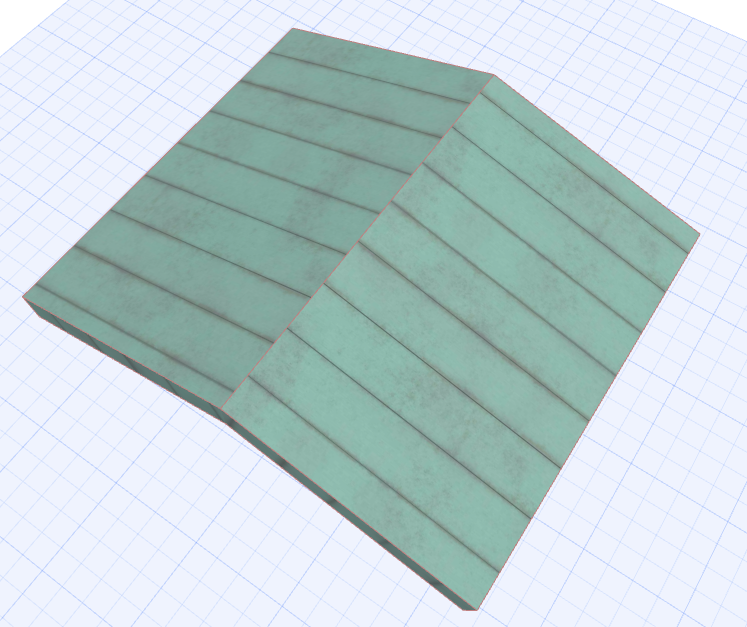

▼屋根立ハゼ葺テクスチャを下のように調整することができました
▼テクスチャ調整方法についてはこちらのナレッジもご確認ください
