<Archicad 26>
目的
アンダーカットのドアを作成したいと思いますが、設定することはできますか？
手順
ドア設定の中でアンダーカットの設定はできません。
対処法として、カスタムパネルを作成する方法をご案内します。

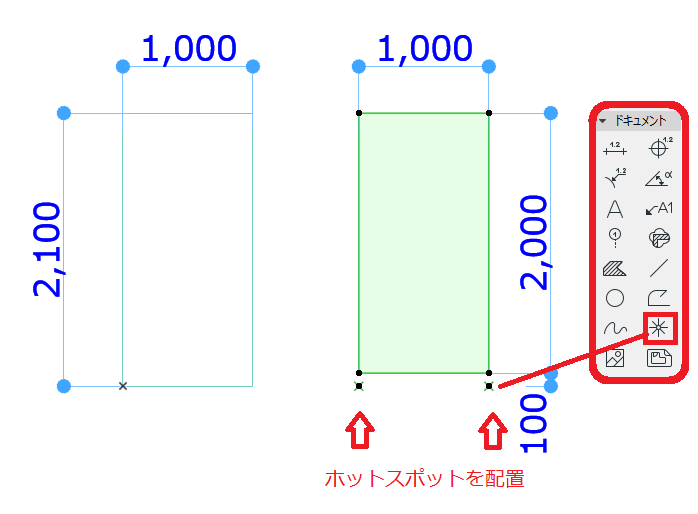

①スラブなどでドアとなる部分を作成し、カットされる部分にホットスポットを配置します

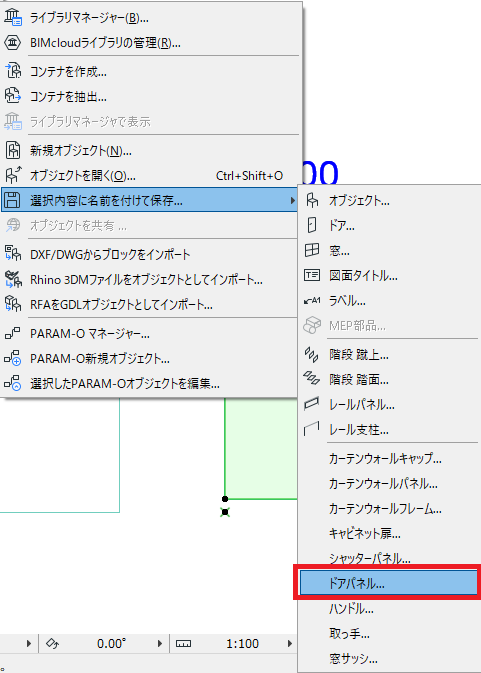

②スラブとホットスポットを選択した状態で、ファイルライブラリとオブジェクト＞選択内容に名前を付けて保存＞ドアパネル で保存します。

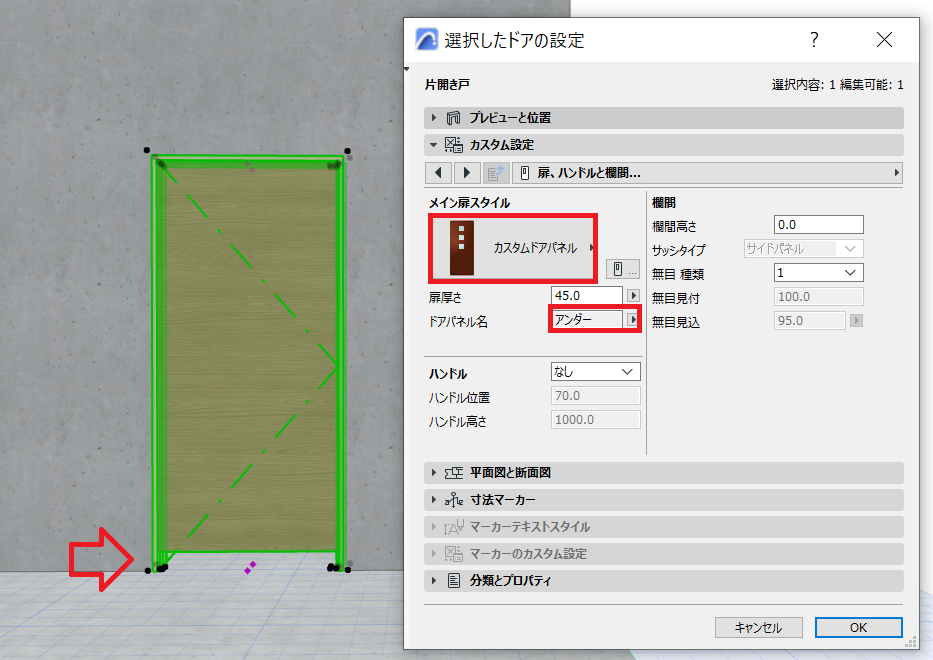

③扉のスタイルをカスタムドアパネルに変更し、登録したドアパネル名を選択します。

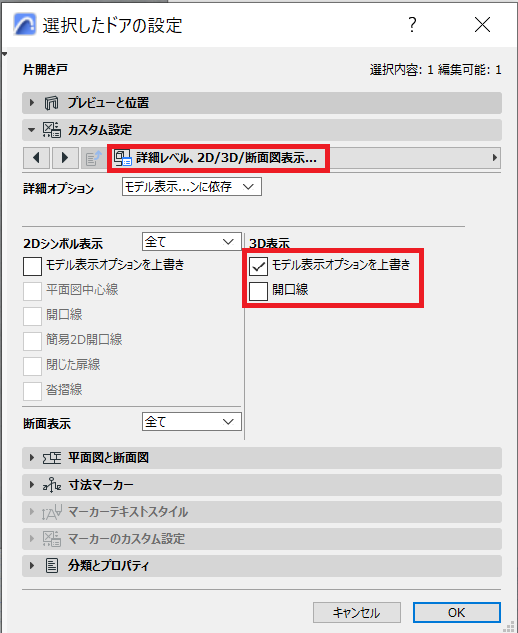

④ドアの開口線がカットされた部分にもでてしまいますので、ドア設定の３D表示を下のように変更します。

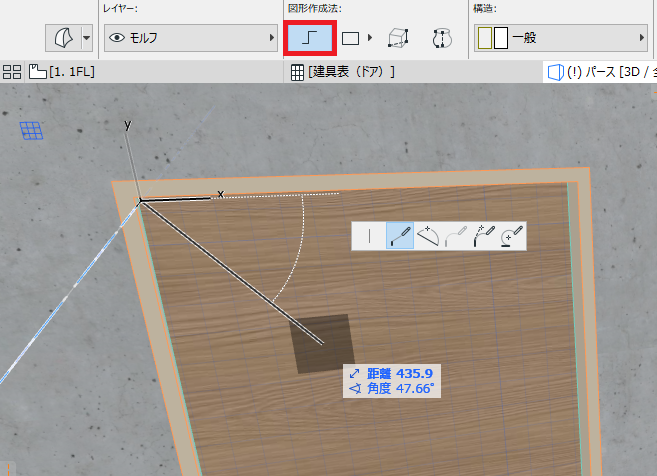

④開口線はモルフのポリラインなどを使用して加筆します。
結果

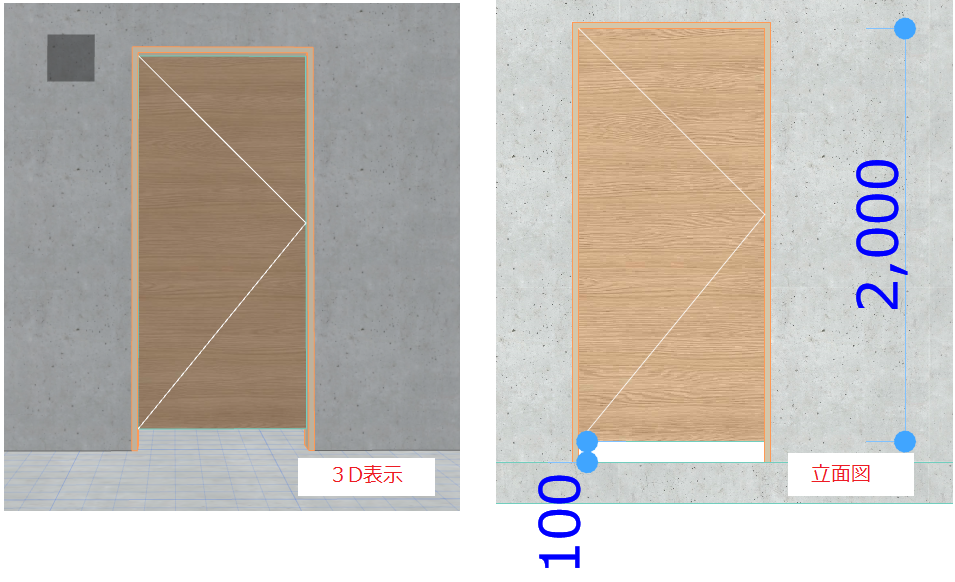

▼下図のように作成ができました。
▼ナレッジセンター関連記事
