BIMxでの切断面の表現方法について

※2024/7/4のアップデートでBIMx切断面のカラーが変更できるようになりました！

BIMxでモデルを切断面で切ったときに、オレンジの断面色になってしまいますが、こちらの設定はBIMxでは変更できません。

Archicadで切断面を着色して出力する必要があります。

今回は、全体の切断面色の変更方法についてご案内します。

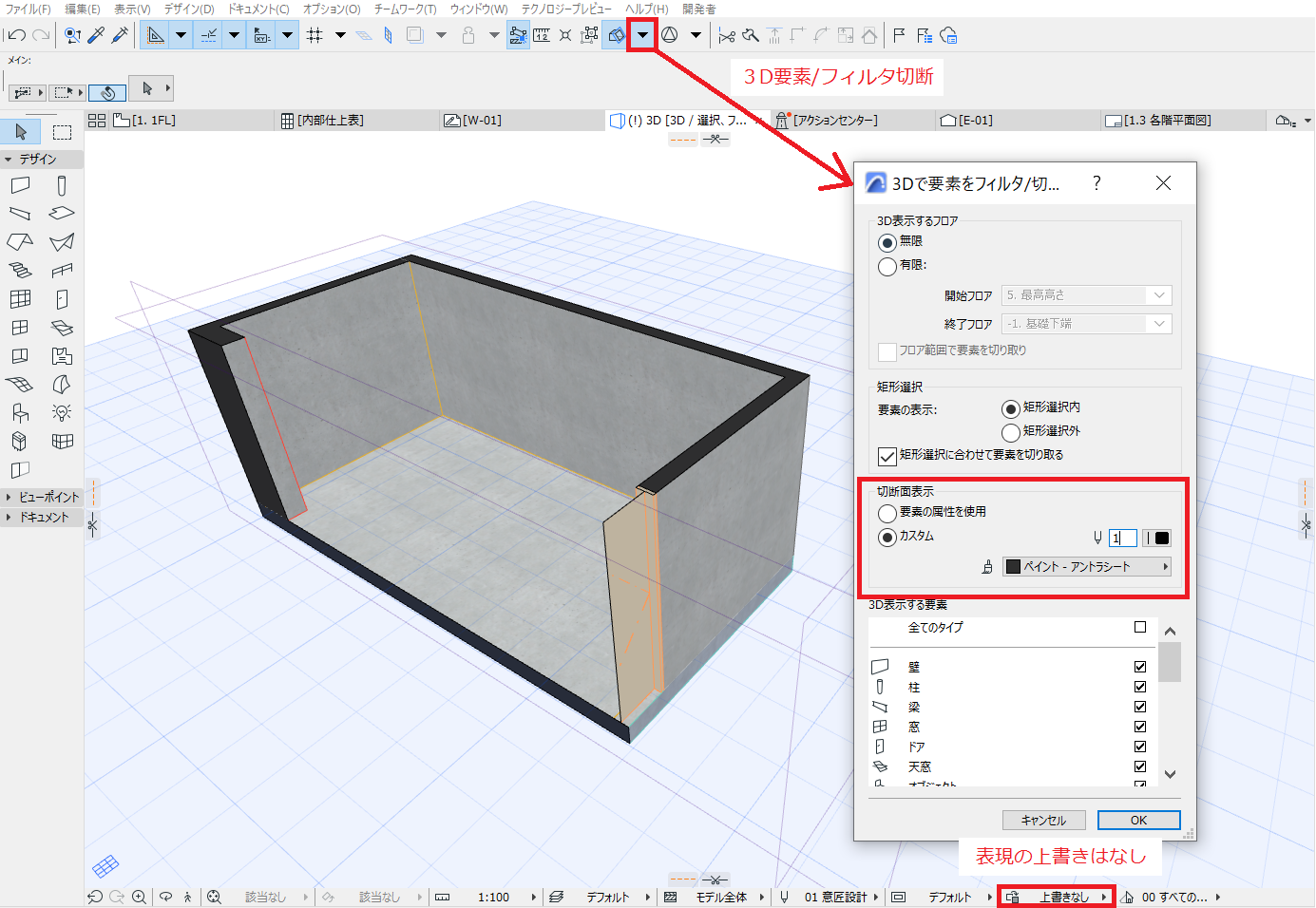

▼３D要素フィルタ/切断設定のパネルを表示させます。切断面表示をカスタムにして材質を選択します

※表現の上書きは、「上書きなし」にしておきます

ビュー保存し、BIMxへの出力をおこないます。

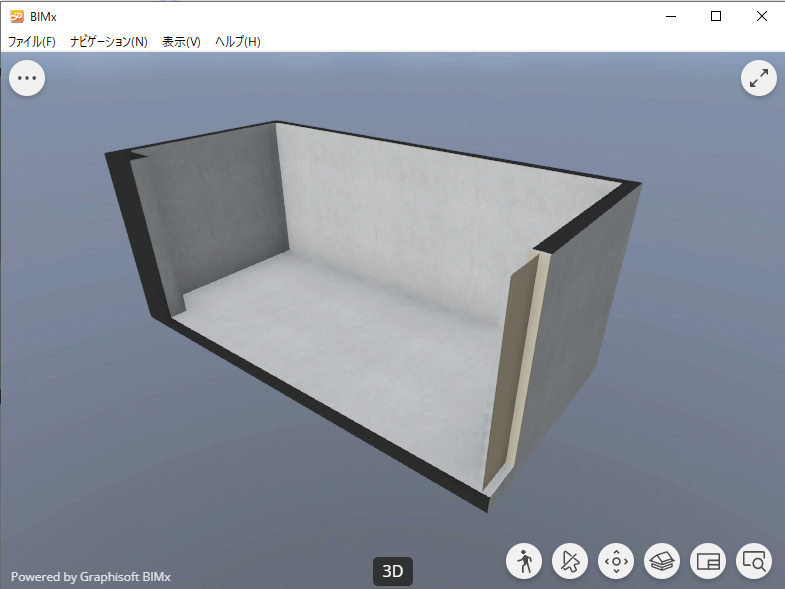

▼BIMx の断面を別の材質色で表現することができました
