<Archicad 26>
現象
壁コーナー部分の目地線の色が、設定した目地色と異なってしまいます。
目地の設定のオブジェクトペンの上書きにチェックを入れているのに違う色が出てしまいます。
原因
包絡している壁部分など、壁よりも目地が飛び出てしまうと、壁の投影線ペン色がでてきてしまう現象が報告されております。

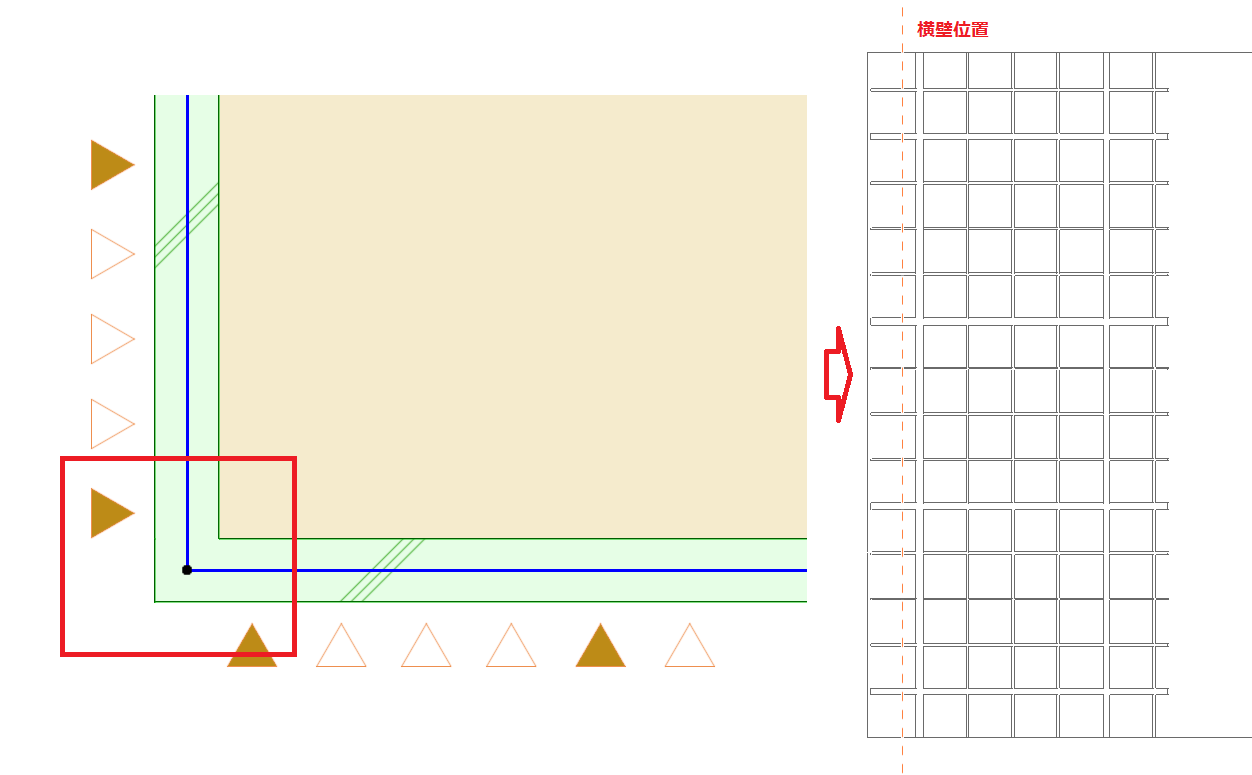

▼壁が包絡している場合、壁の投影線ペンがでてしまいます

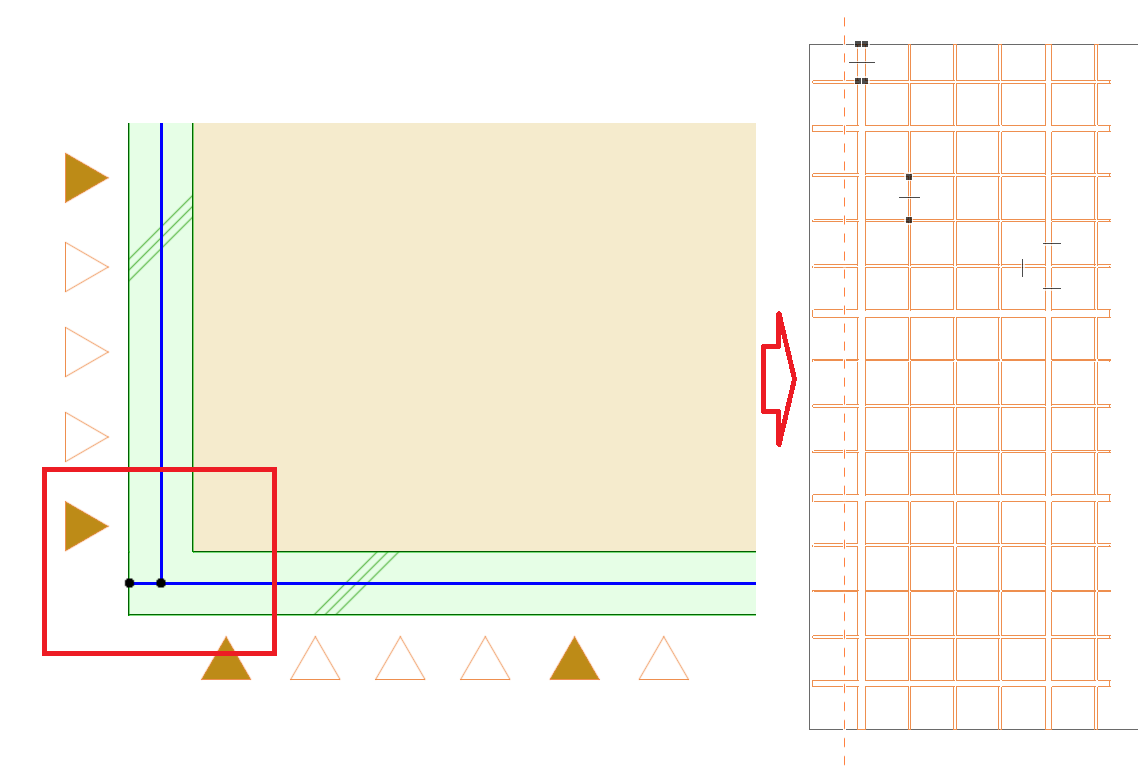

▼壁を自動包絡しないようにし端まで伸ばした状態だと、目地のオブジェクトペンの色が反映されます
対応方法
修正まで下記の方法でご対応ください。
・壁と同じ色で表現をおこなう
・単線表示に設定をする
