<Archicad 25>
目的
球状の建築物に螺旋階段をつける場合があるかと思います。
手順

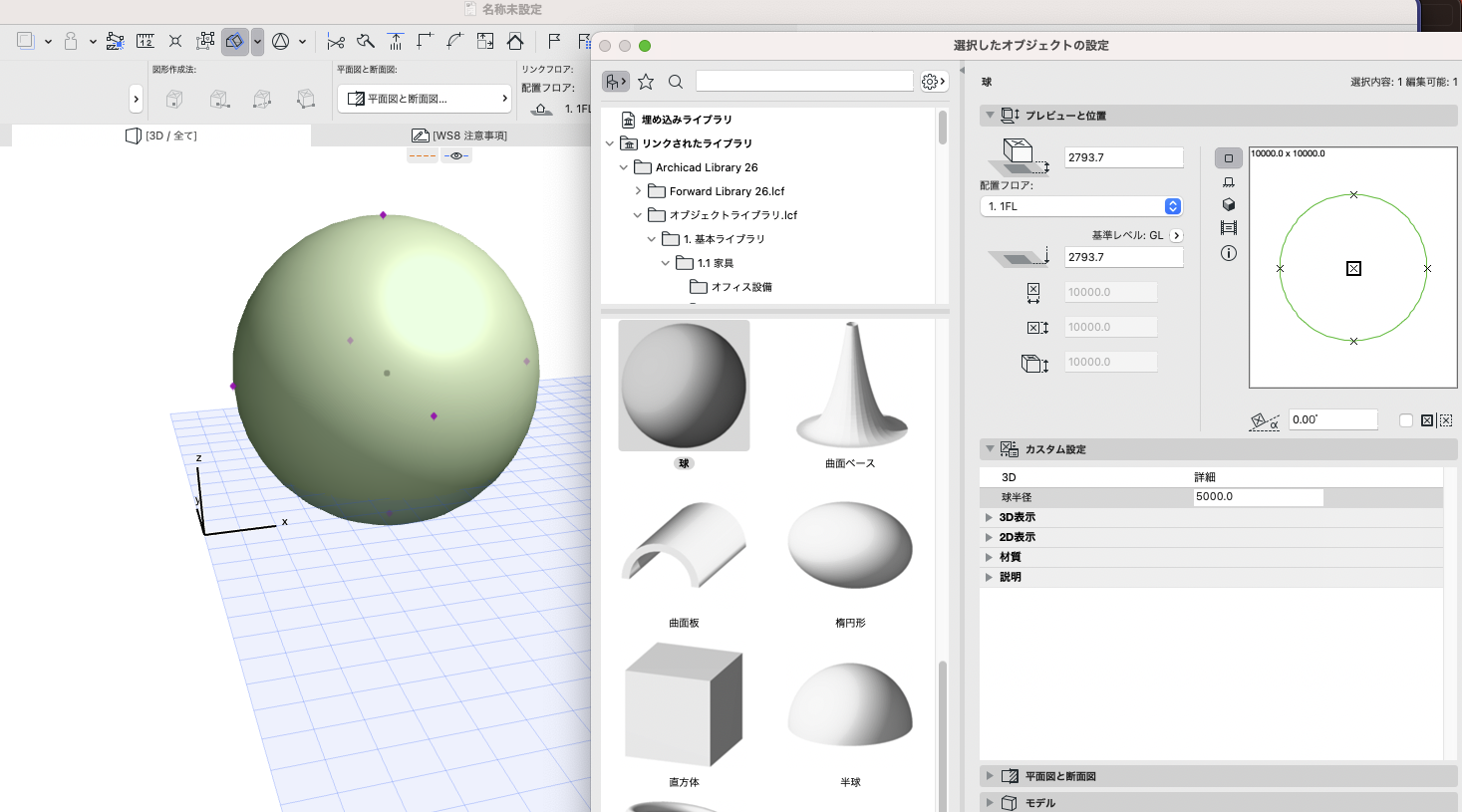

▼例として球体のオブジェクトで操作します。

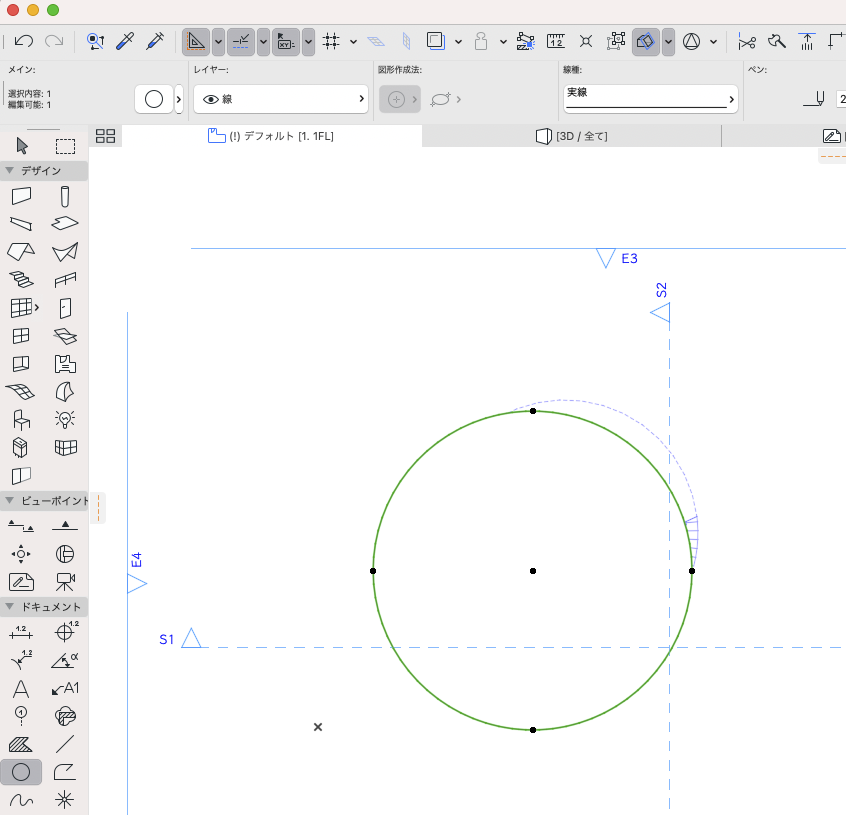

▼球体を置いたら、平面図で輪郭を(円ツール)で円を書きます。
円を書いたら、(階段ツール)を選択し、(円の上でスペースキーを押しながらクリック)することで螺旋階段が作成できます。

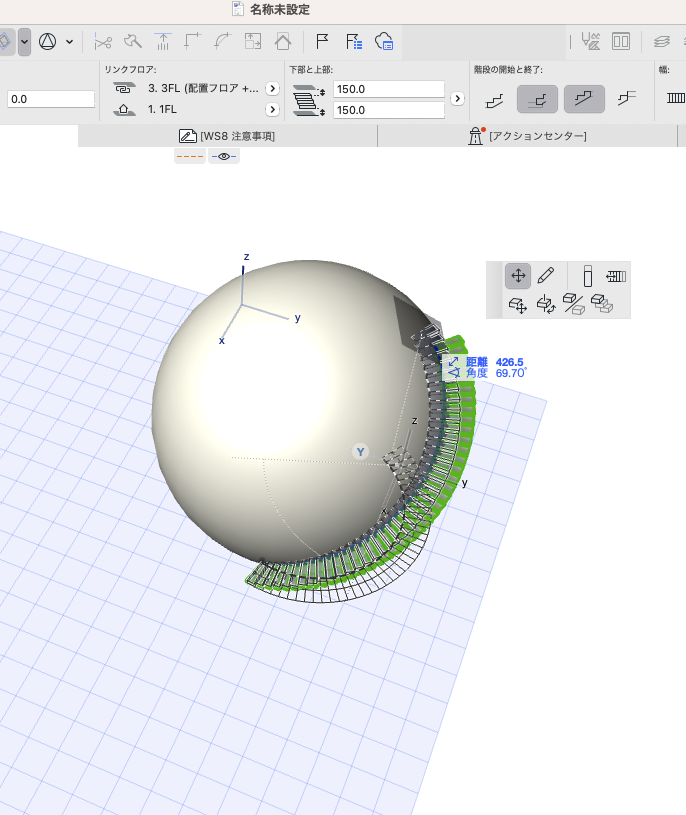

▼螺旋階段ができましたら、階段の基準線端点をクリックし、(頂点の移動)で動かしながら球体に沿わせる形状に調整。
結果

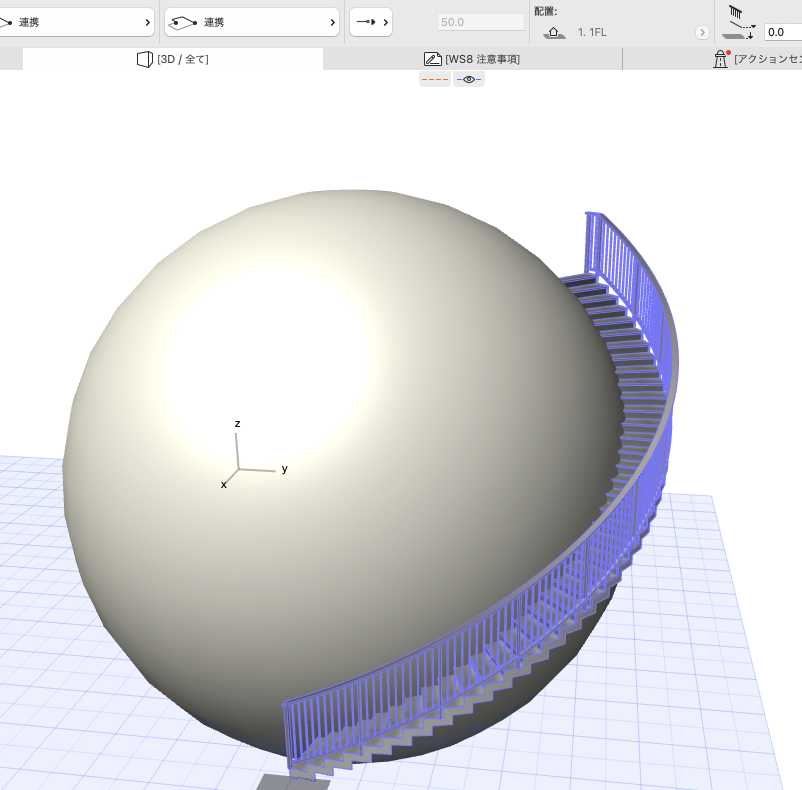

▼手すりまでつけるとこの様になります。
手作業でなかなか合わせるのが手間がかかりますが一番簡単な方法かと思いますのでお試しください。
●関連ナレッジ:螺旋(らせん)階段の作成方法
