<Archicad 26>
現象
壁に開口ツールを配置したが、平面図に開口シンボルが表示されません。
モデル表示オプション、開口設定の表示を確認しましたがどちらも表示状態になっています。
原因

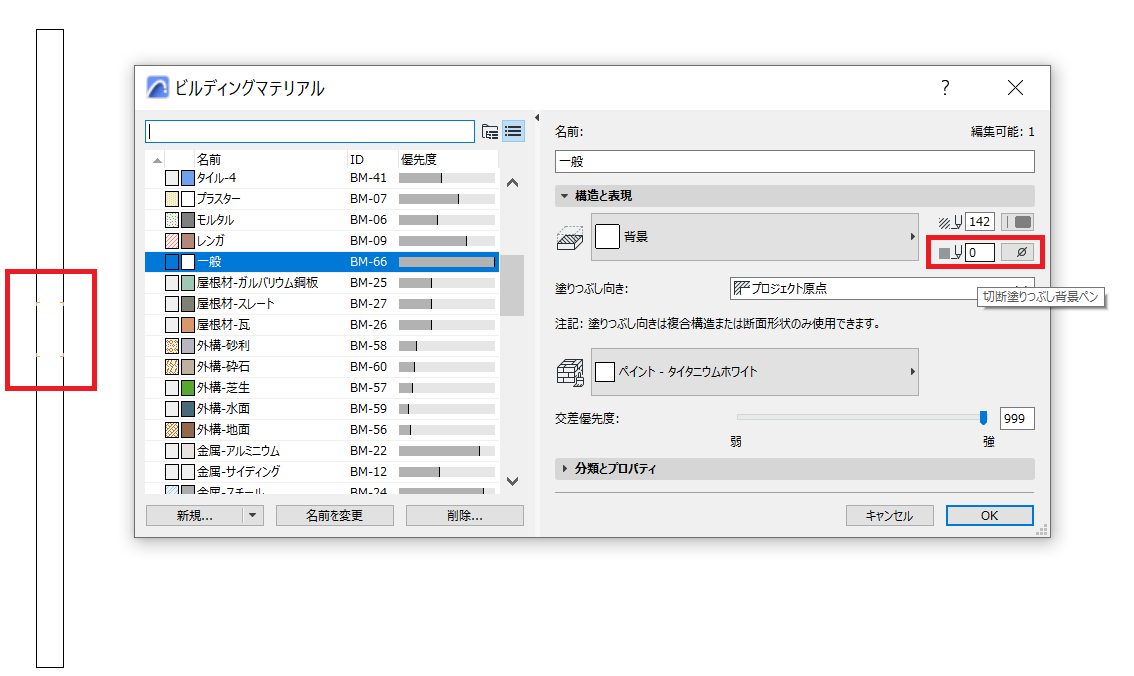

ビルディングマテリアルの設定が、「背景」、切断塗りつぶし背景ペン「透過」、の組み合わせだと開口が見えなくなってしまう不具合が報告されております。
こちらを「透過」以外のものに変更してください。
解決方法

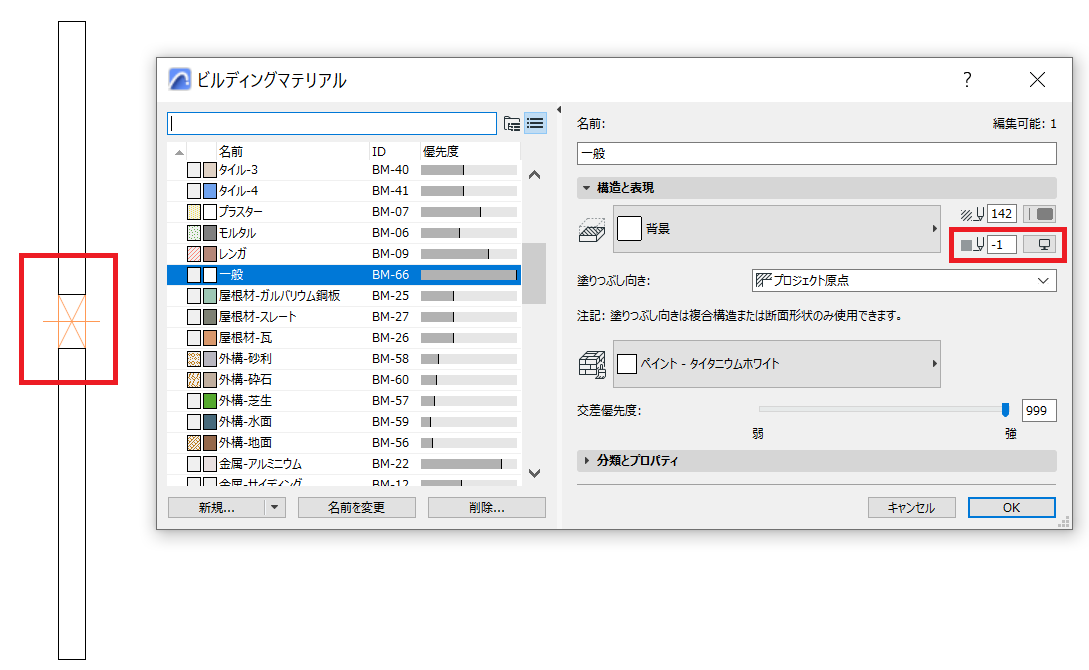

▼切断塗りつぶし背景色を「背景色」などに変更していただくと表示されるようになります。

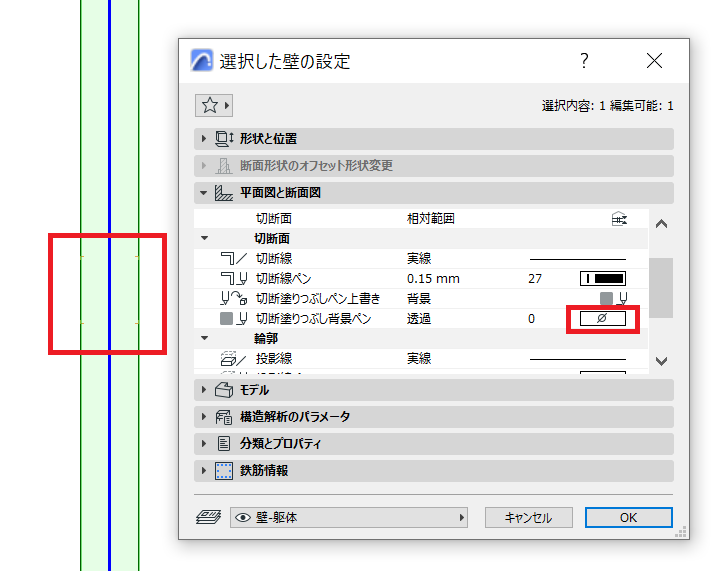

▼また、壁の設定で切断塗りつぶし背景ペンが透過になっている場合も開口シンボルは消えてしまうので、こちらの設定も透過以外に変更をおこなってください。
