目的
メッシュの敷地にモルフをソリッド編集させており、３Dで見える境界ラインをそのままの形状で平面図に表示させることはできますか？
手順
３Dドキュメントをご利用ください。

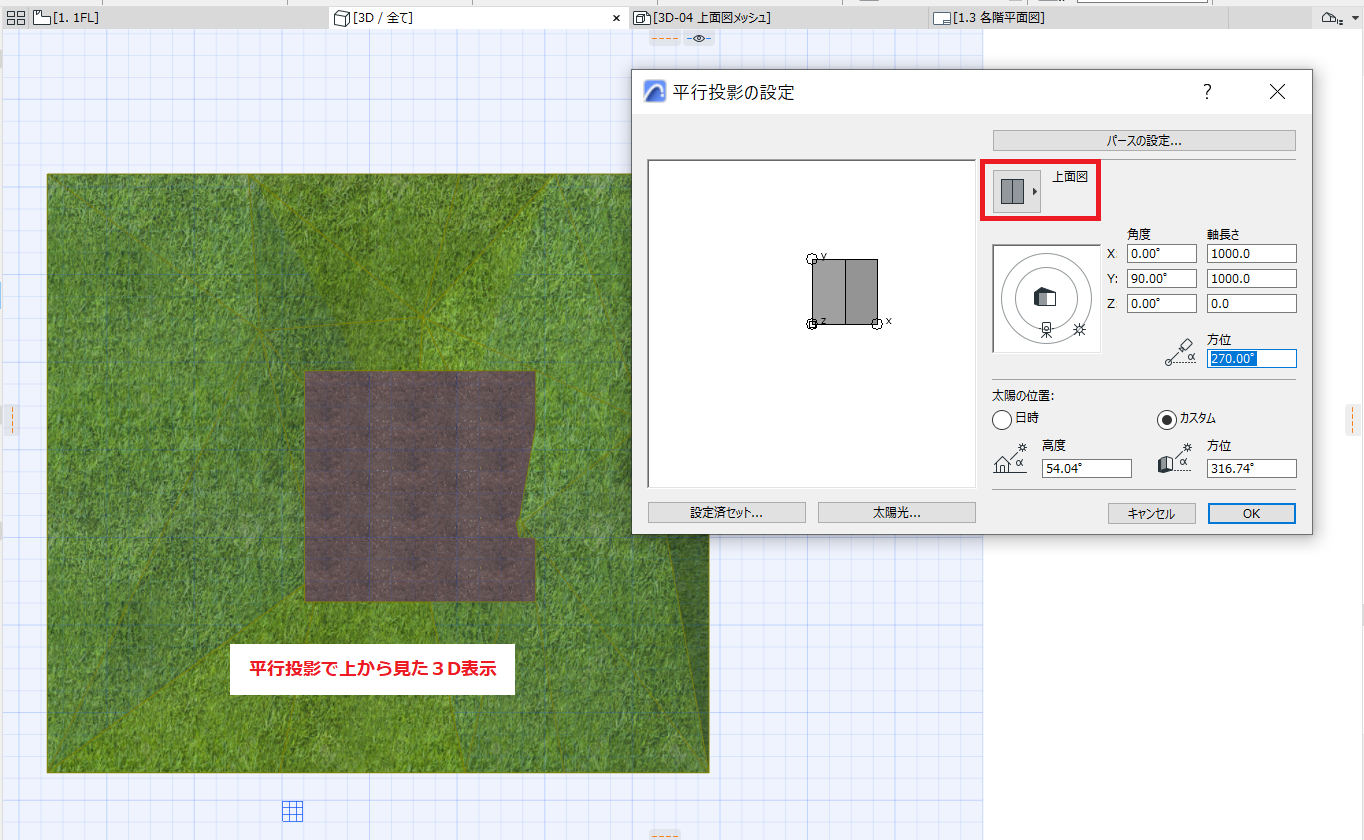

①まず、メニュー・表示＞３D表示設定＞３D投影の設定を開き、平行投影にきりかえて、上面図に設定します。

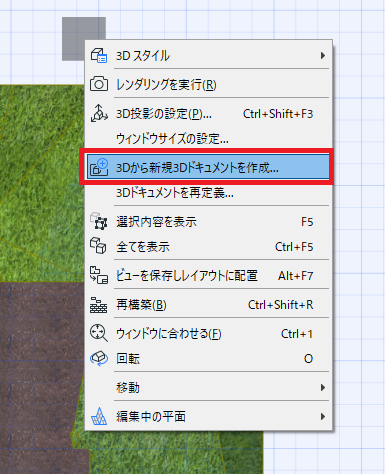

②３D画面上で、右クリックメニューからの「３Dから新規３Dドキュメントを作成」をクリックします

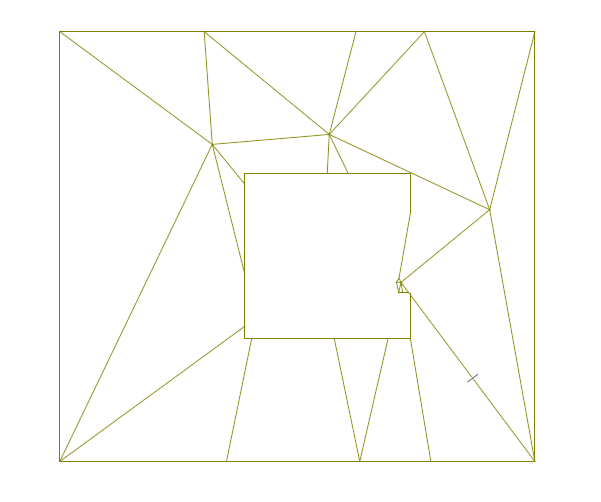

③作成された３Dドキュメントを確認すると、３Dの形状で線が作成されています。ソリッド編集をかけた状態の境界の線が表示されています
④平面図で作業をしたいので、この３Dドキュメントを参照機能で表示させます。
結果

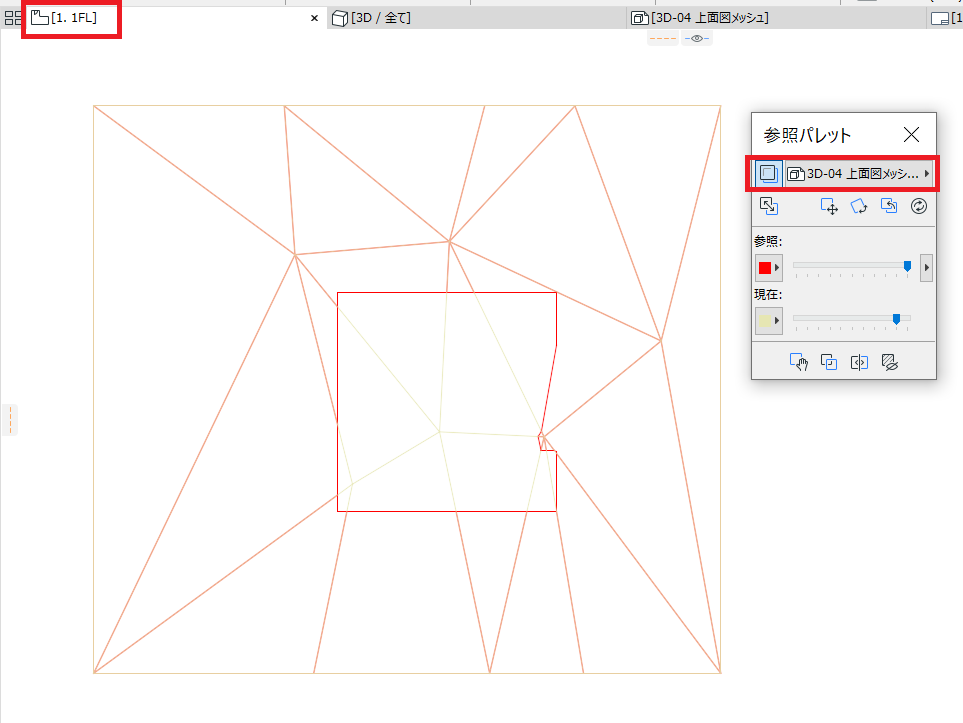

▼平面図にソリッド編集の輪郭が表示されました
