<Archicad 26>
目的
壁の終端ツール１で仕上げの層ラインを表示させる方法についてです。
「輪郭を常に表示」にチェックをいれていると終端ツールの輪郭が表示されますが、壁の仕上げを回り込んだ表現にするには塗りつぶしを変更する必要があります。
手順

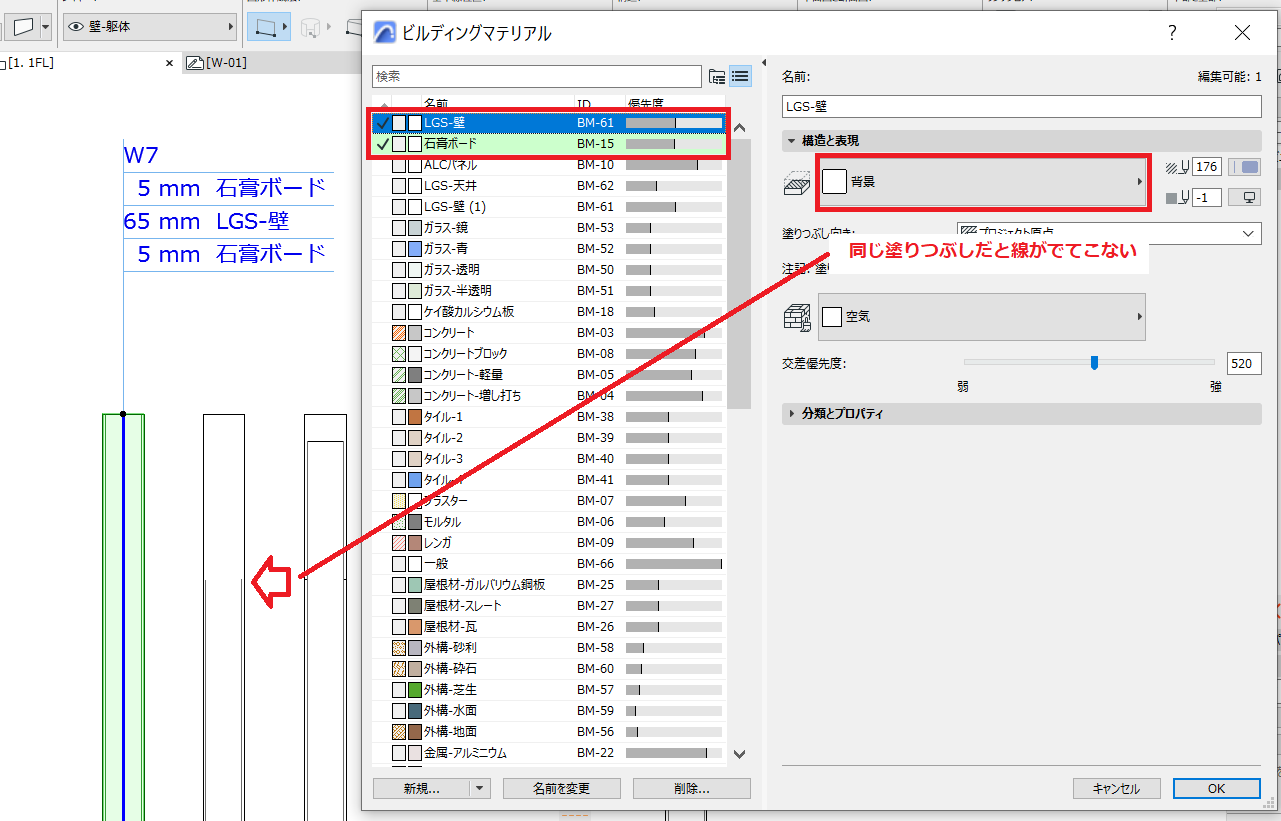

①まず複合構造壁の、仕上げ石膏ボードと躯体LGSに使用されているビルディングマテリアルを確認します。ここが同じ塗りつぶしになっていると仕上げ線が表示されません。

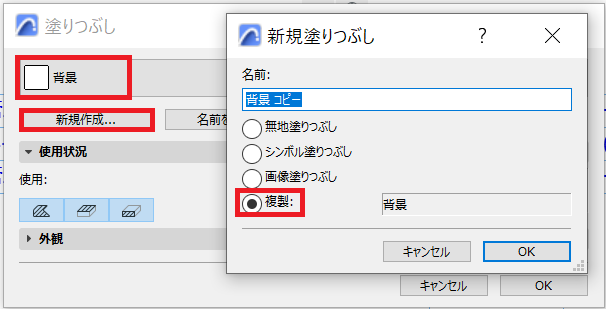

②メニュバー・オプション＞属性設定＞塗りつぶし から「背景」を複製します

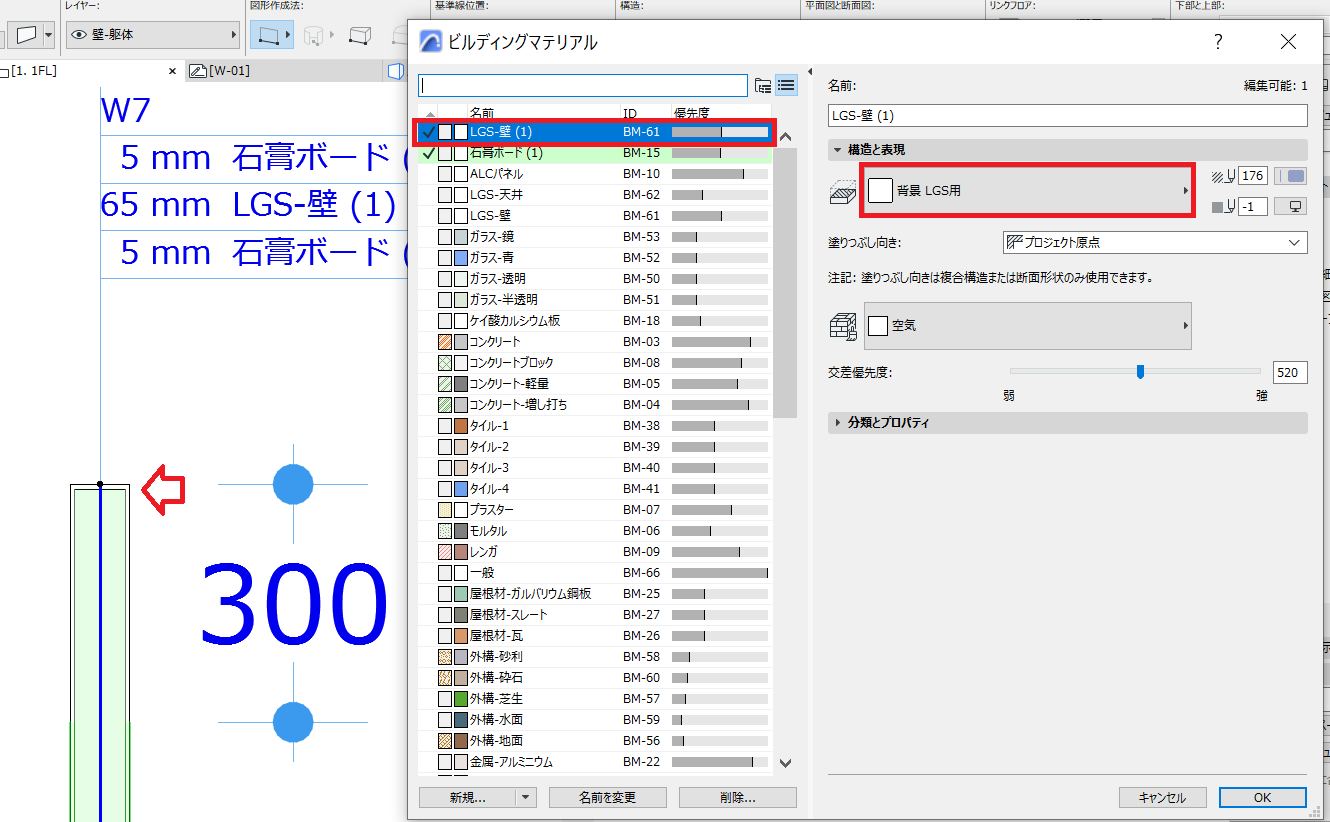

③複製したものをLGSの塗りつぶしに設定すると、下図のように仕上げの回り込んだ終端が表現できます。
結果

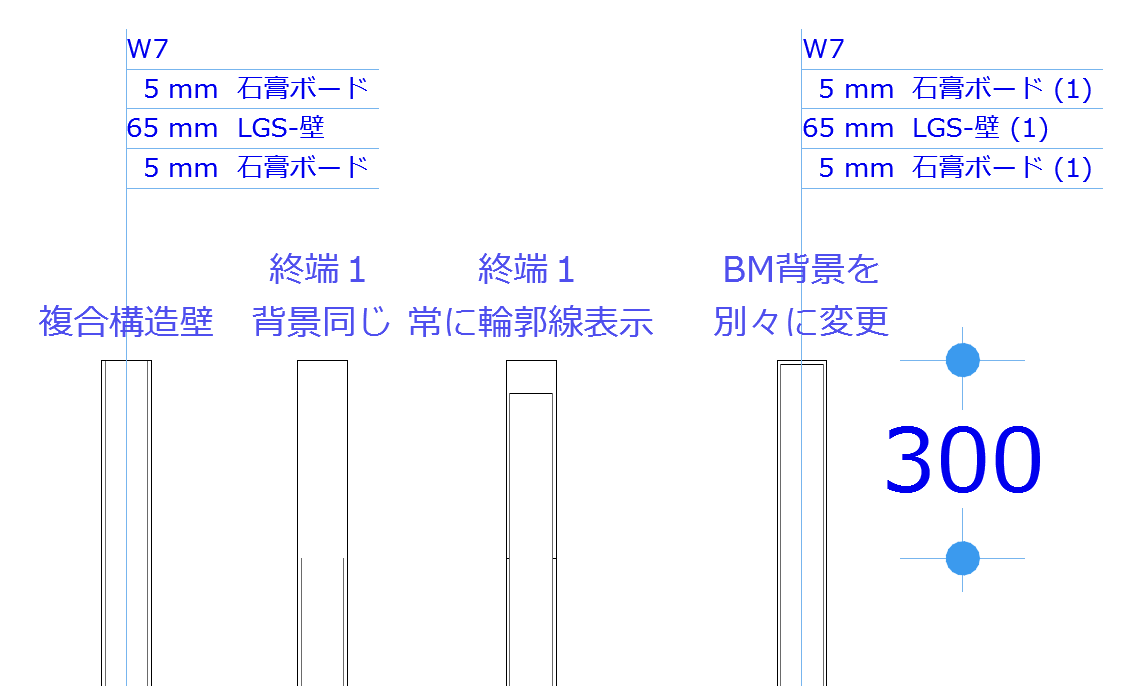

▼それぞれの設定の表示状態です
