目的
MEPでのT字型の作成は、MEPルーティングパレットか、作業環境プロファイルをMEP用に変更して作成をおこないます。
設定を出す方法は下記記事をご確認ください。
▶MEP作業環境の適用
手順

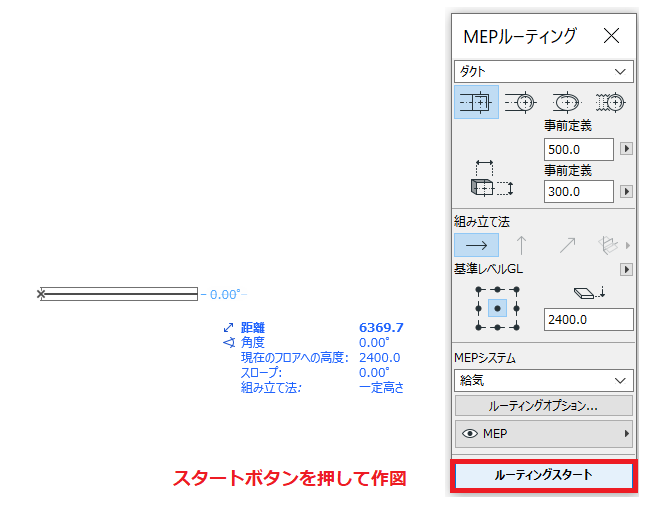

①MEPルーティングでの作成は、「ルーティングスタート」を押して、ダクトを真っ直ぐ引き、「ルーティング終了」ボタンを押します。
②再度スタートを押し、T字にしたいところをクリックすると、接続する形状要素を選択できます。
③T字型を選択した後は方向をきめて作図していきます
結果
▼下のようにT型でダクトが接続されます。
