目的
提灯形状を作成する方法についてです。
今回は梁の断面形状を使用して、ぐるりと円を描く作成方法をご案内します。
手順

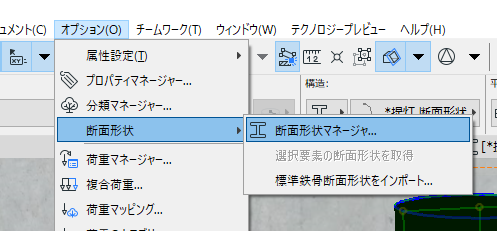

①オプション＞断面形状＞断面形状マネージャを開きます
②塗りつぶしを作図していきます。
下図になる線分を用意して、マジックワンド（spaceキー）機能を使用すると簡単に塗りつぶしが作図されます。（マジックワンド Archicad 27 ヘルプ (graphisoft.com)）

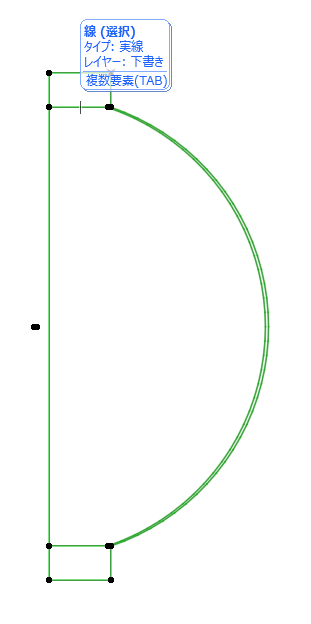

▼下図の２D線はこのような形状です

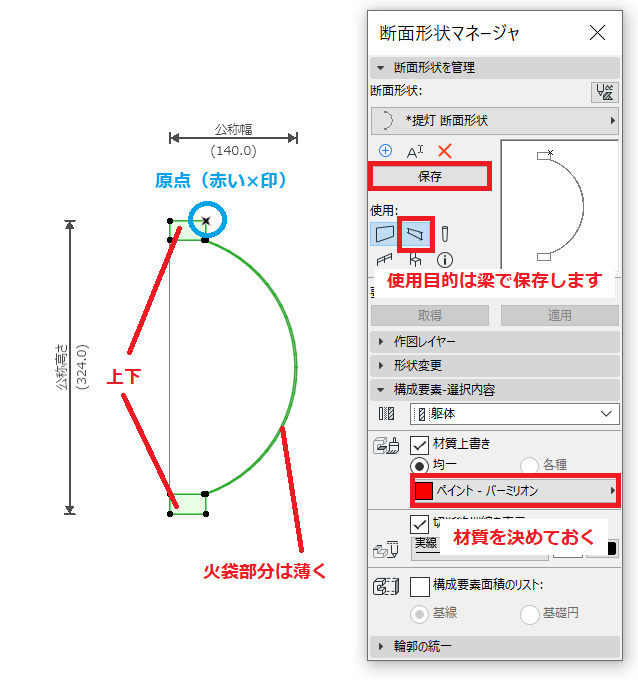

③塗りつぶしは上下の部分と、火袋の部分（薄くなるように）の３つを作成しました。
原点は上部のところに設定しておきます。
材質上書きで材質を設定し、使用目的を梁にして保存します。

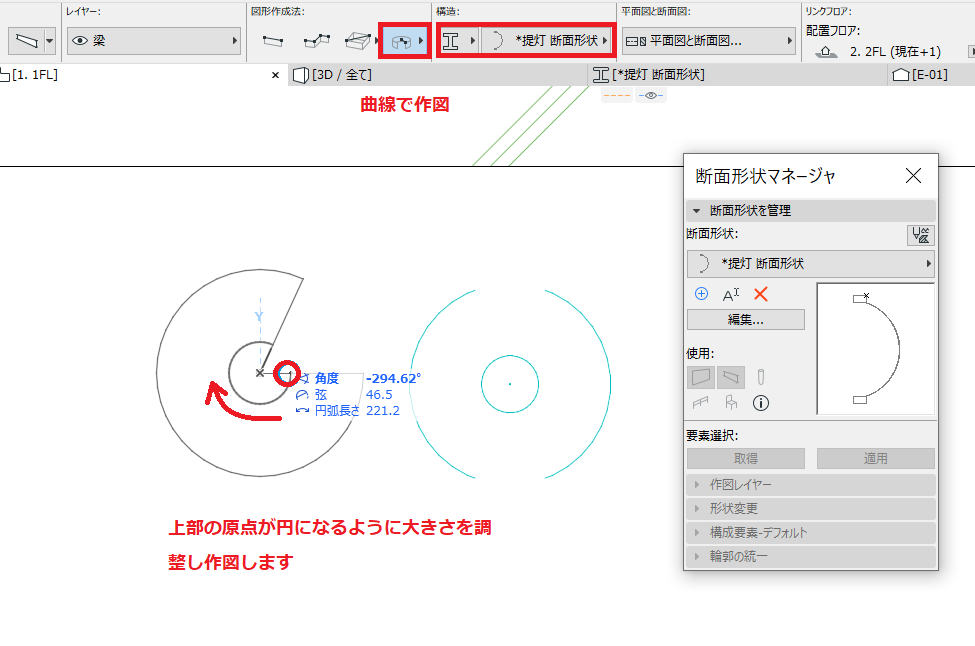

④梁ツールを選択し、作図方法は曲線にします。断面形状で原点にしたところが円になるように作図します。
結果

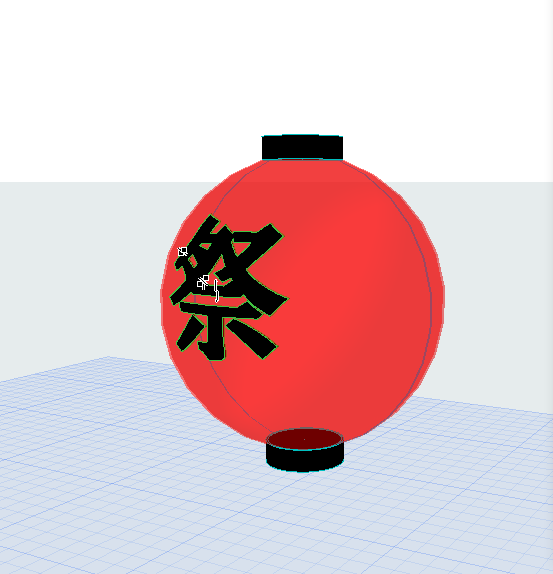

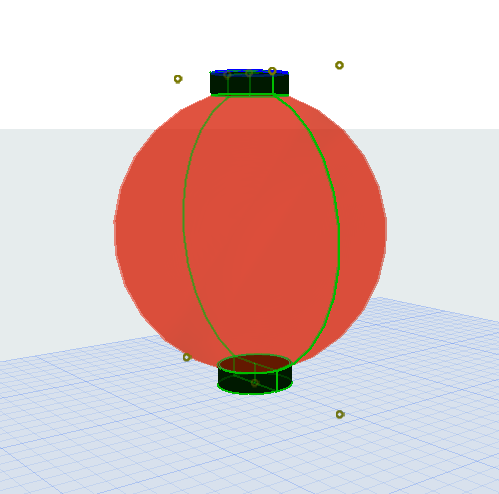

▼提灯形状が出来上がりました。
Tips
提灯に文字（３Dテキスト）を入れたいときは、ソリッド編集で入れることができます。

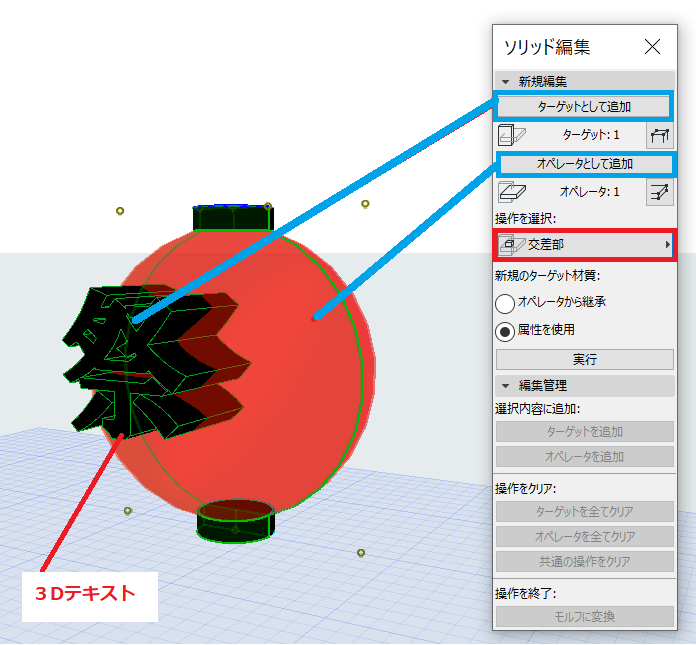

①まず、テキストと重ね合わせて、３Dテキストをターゲット、提灯をオペレータで追加し、交差部で実行します。

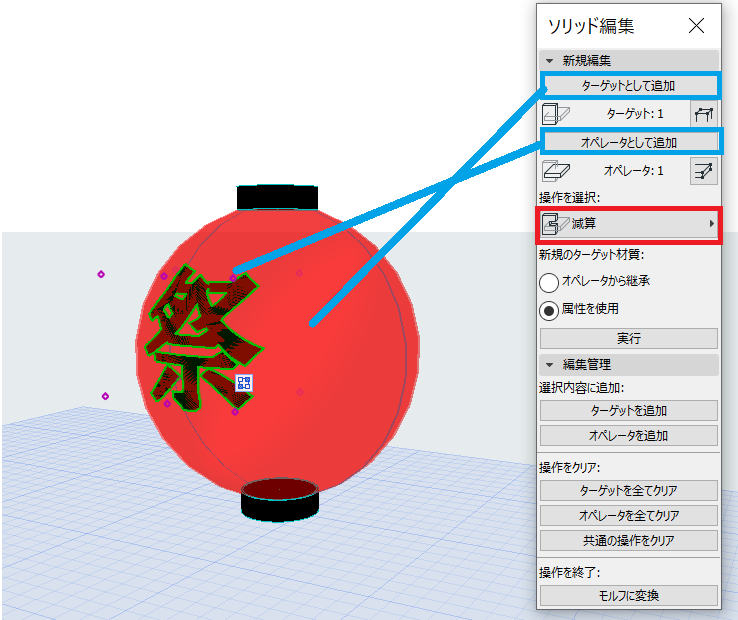

②今度はターゲットを提灯、３Dテキストをオペレータとして追加し、減算処理をします。
▼結果、球状にそった文字ができあがりました！

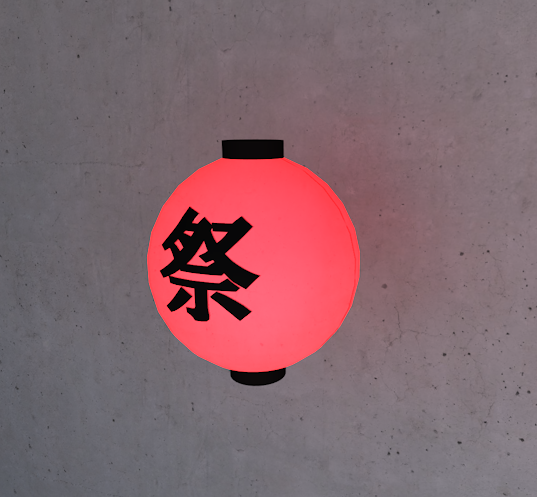

▼レンダリング結果
（材質は透過＋発光で質感を出すことが難しいため、発光を優先した設定にするとよいと思います）
