<Archicad 26>
現象
ホットリンクを使用しています。平面図で柱以外の部材は構造モデルと問題なく包絡されていますが柱だけが包絡されません。
原因

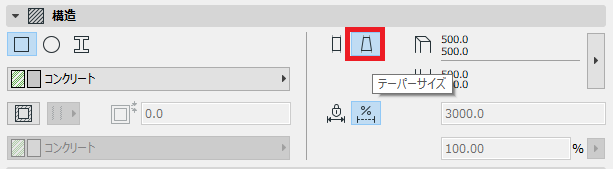

柱の設定がテーパーサイズになっていると包絡しません

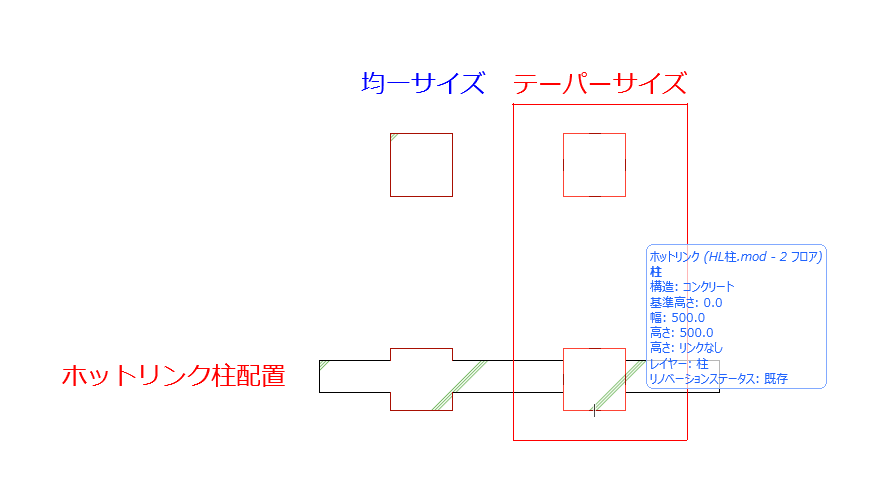

▼下図のように均一サイズかテーパーサイズかで異なります。
解決方法
ホットリンクしている元モジュールの柱の設定を「均一サイズ」に変更してください。
切り替えて保存したデータで更新すると、ホストデータで包絡表示されるようになります
ホットリンクで柱が包絡されない
<Archicad 26>
ホットリンクを使用しています。平面図で柱以外の部材は構造モデルと問題なく包絡されていますが柱だけが包絡されません。
柱の設定がテーパーサイズになっていると包絡しません
▼下図のように均一サイズかテーパーサイズかで異なります。
ホットリンクしている元モジュールの柱の設定を「均一サイズ」に変更してください。
切り替えて保存したデータで更新すると、ホストデータで包絡表示されるようになります
