<Archicad 26>
目的
断面図でゾーンの境界の輪郭線が出てこない時に表示させる方法についてです。

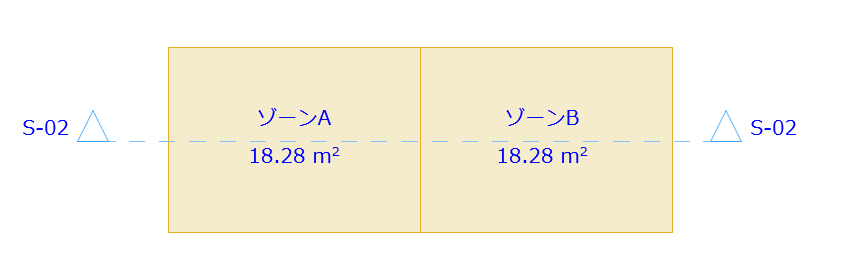

▼平面図でみるとこのようにゾーンが横並びにならんでいる状態です。

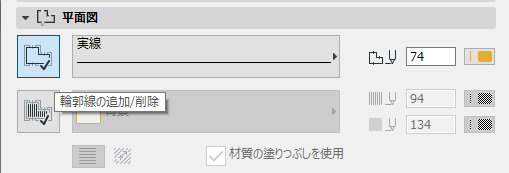

▼平面図では輪郭線を追加すればゾーンとゾーンの境界も輪郭線が表示されます

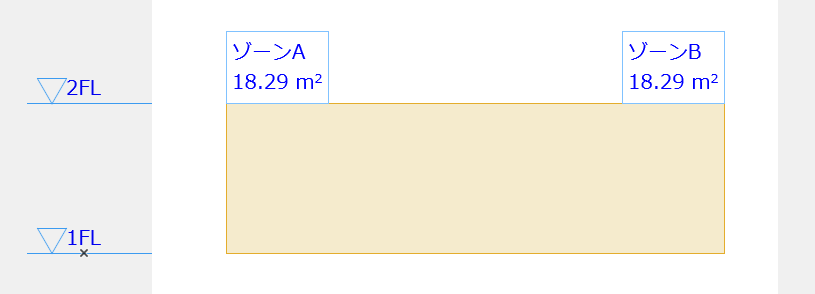

▼しかし、断面図では下のように境界の線がでてきません。
手順

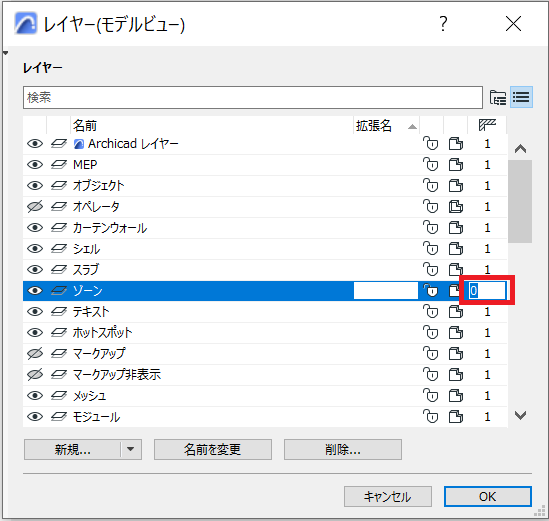

▼断面図の場合は、レイヤーの交差番号を０にすると境界の線が表示されるようになります。
結果

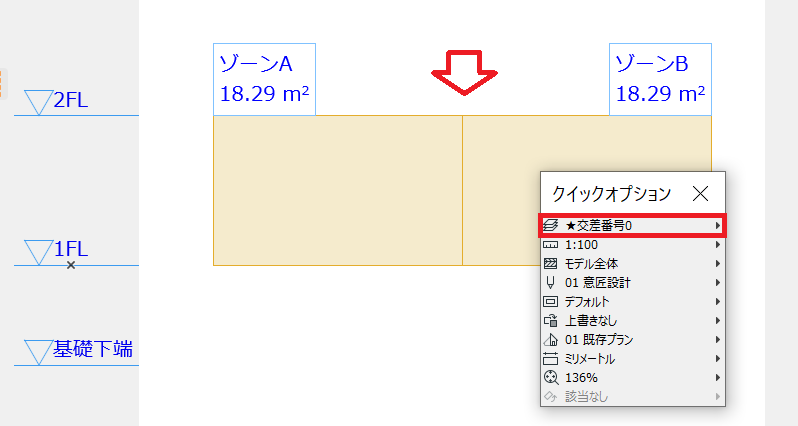

▼境界の線が表示されるようになりました
※ゾーンの断面図表示についてはArchicad25からの機能になります。
Archicad24の場合はVIPアドオンツールでの断面図ゾーン名作成機能にてご対応ください。
