<Archicad 26>
現象
建具をモデル表示オプションを中間にした時に断面図をみると、建具と壁の境界線が消えて一体になっているように見えるのですが、これは修正できますか？
平面図では問題なく壁と建具の境界に線が表示されています。
原因

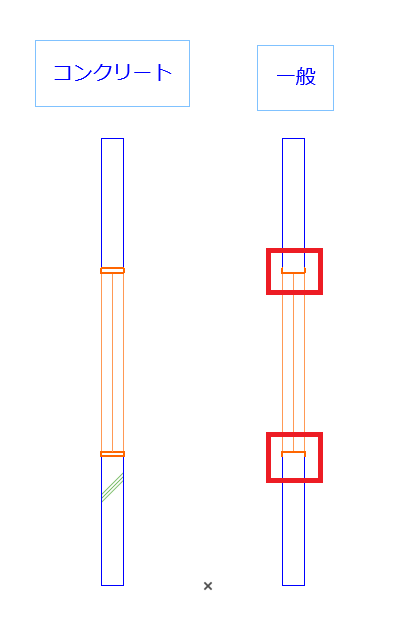

▼壁のビルディングマテリアルをコンクリートと一般でいれているときの断面図表示を見比べてみると、一般にしたときに境界が消えてしまっています。ビルディングマテリアルに使用している塗りつぶし背景に影響されています。
解決方法
一般に使用している塗りつぶし背景の変更をおこないます。

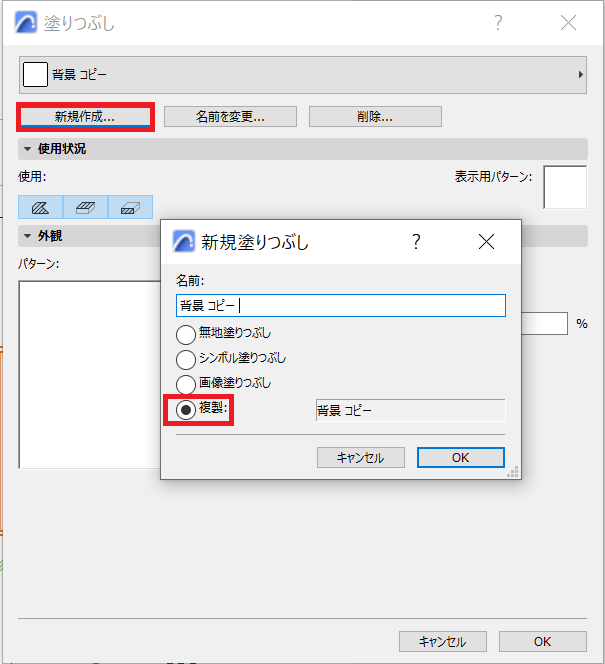

①属性設定＞塗りつぶし＞塗りつぶしの背景を複製 コピーを作成します。

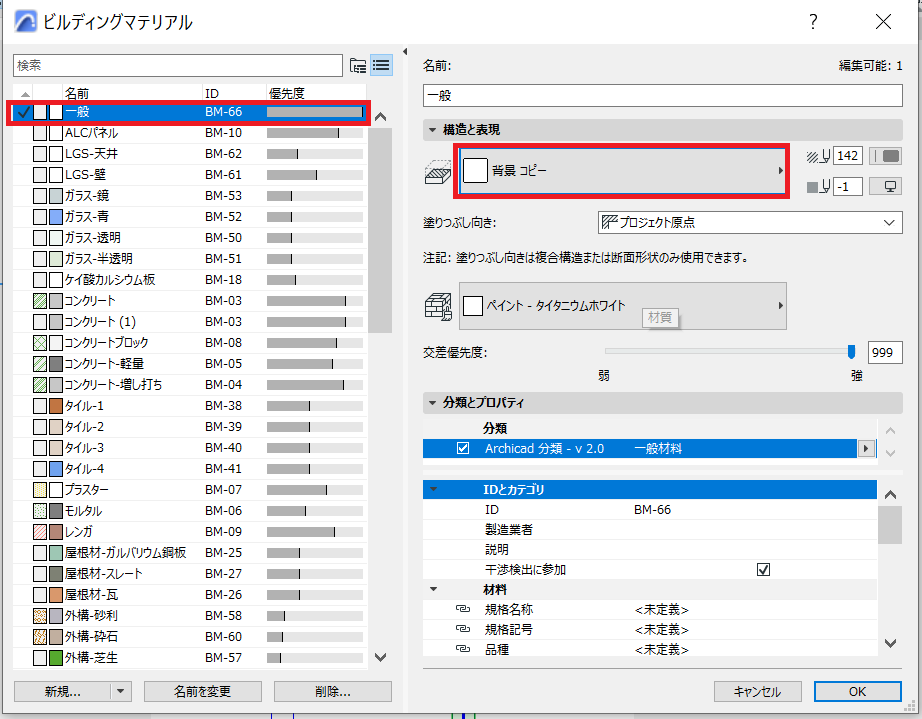

②ビルディングマテリアルの一般の背景を複製した「背景 コピー」に変更します。

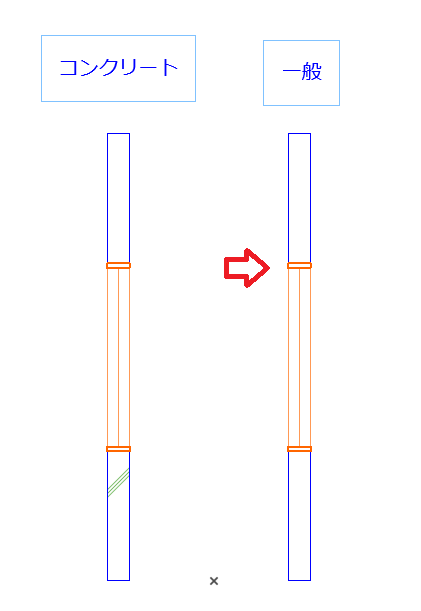

▼変更後は壁と建具開口との境界が表示されるようになります。
