<Archicad 26>
目的
デフォルトで入っている塗りつぶし、RCパネル（縦）、のPコン位置を等間隔にしたいときは、オリジナルパターンを作成し、塗りつぶしの新規作成をおこないます。
下記手順をご確認ください。
手順

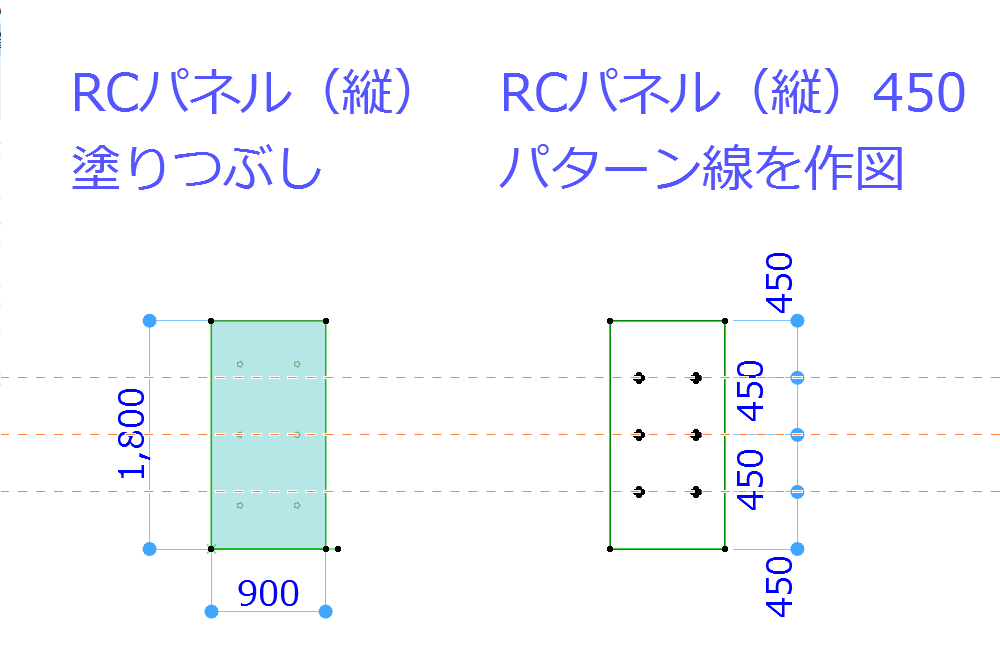

①今回元の塗りつぶしを手本にして、オリジナルのパターンを作成します。
【作成するサイズ】
・サイズ：900*1800
・間隔：450
平面図で線分、円弧、およびホットスポットで作図します。作図した線をctrl＋Cでコピーしておきます。

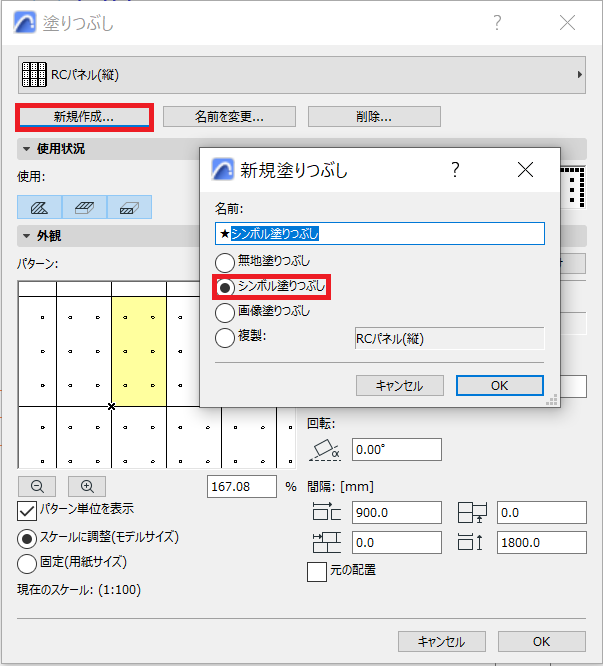

②オプション＞属性設定＞塗りつぶしを開きます。新規作成ボタン＞シンボル塗りつぶしを選択し、名前を付けてOKを押します

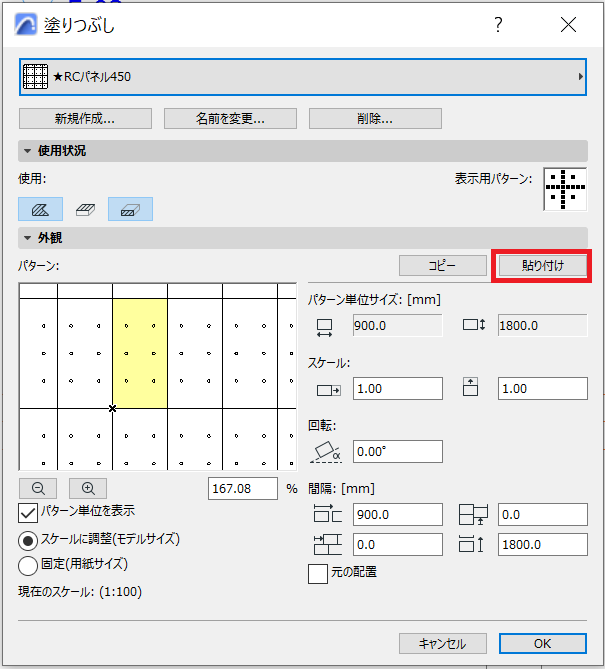

③「貼り付け」ボタンを押すと、①でコピーしておいたパターンが貼り付けられます。
場合に応じて「使用状況」「表示用パターン」を設定してください。
④OKを押して閉じます。
結果

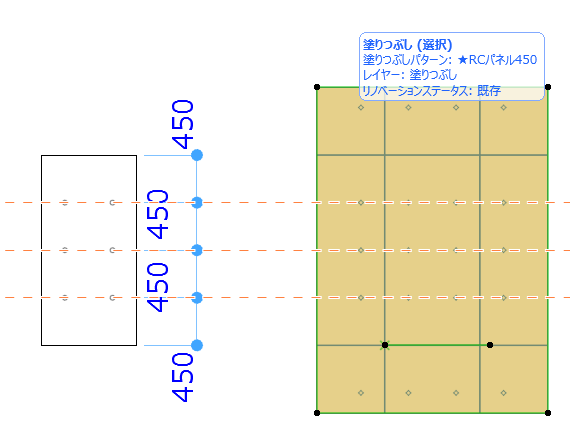

▼Pコン等間隔の塗りつぶしが作成されました。
注意：ポリラインツールで作図すると線が表示されないので線ツール、円弧ツールで作図してください。

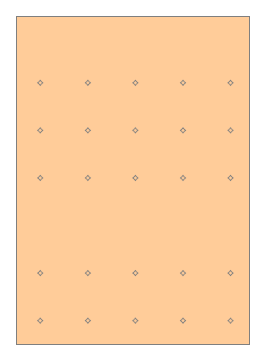

▼ポリラインで線を作図した場合
