<Archicad 26>
現象
メッシュを測量データから読み込んだ時や平面図でポイントを入れて３D画面で表示した時に、
メッシュが３D画面に表示されないことがあります。
平面図で表示されている場所付近を選択してみると、メッシュが選択状態になりメッシュのポイントは黒い点で表示されますが、やはりメッシュ自体は表示されません。
原因
メッシュのポイントの取り方が複雑になり、Archicadが形状を生成できない状態である可能性があります。

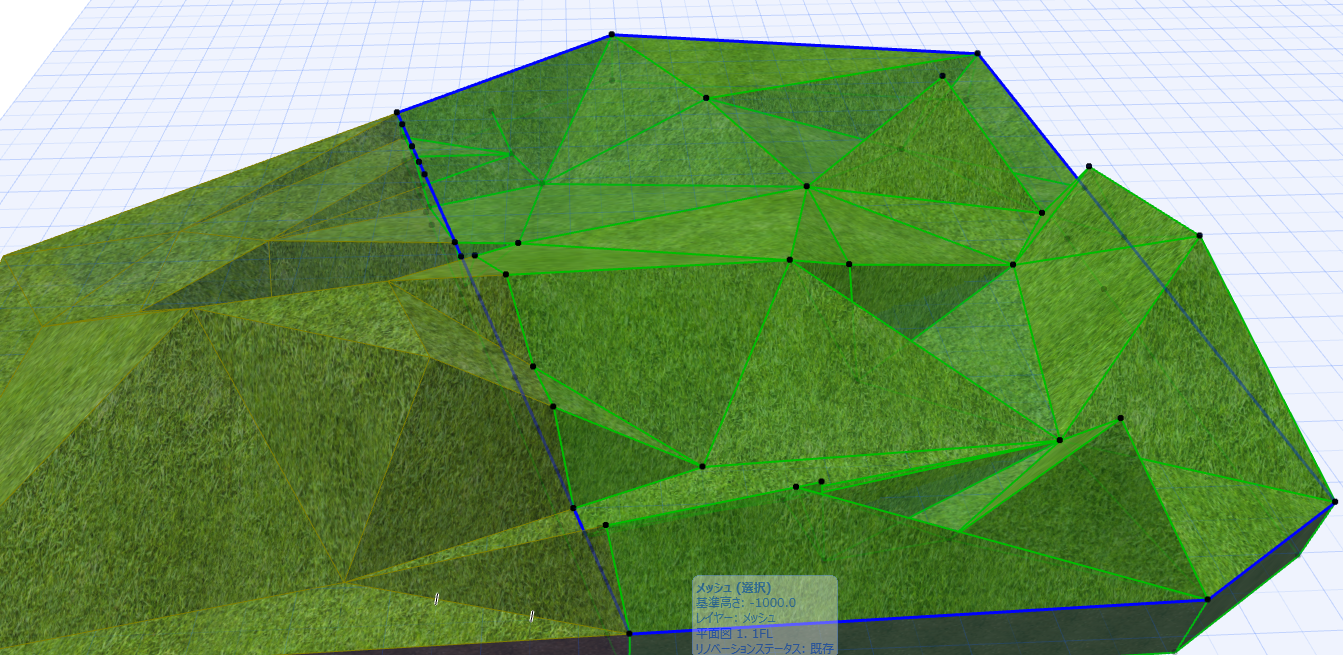

分割ツールでメッシュを分割すると、表示されるようになります。

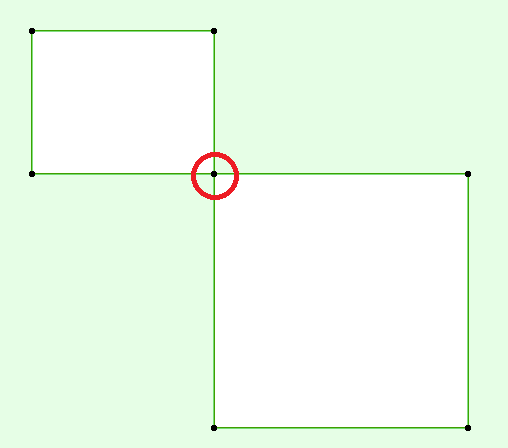

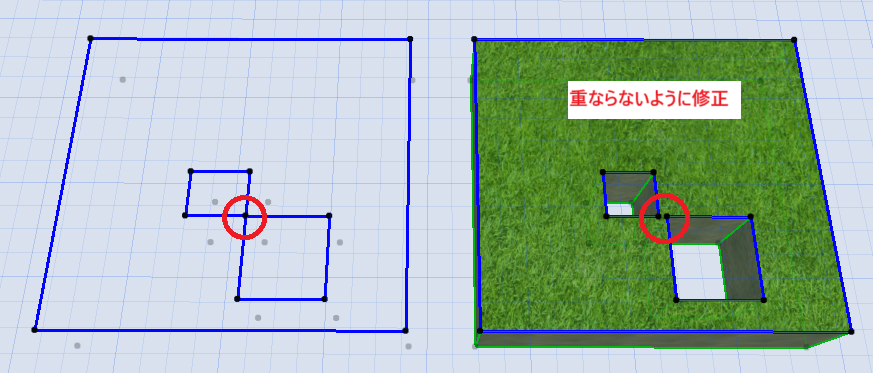

分割しても表示されない場所がある場合は、その箇所のポイントの取り方により形状が複雑になり、
形状が生成できていません。
分割については下記記事をご確認ください。
