<Archicad 26>
現象
断面図でレイヤーをワイヤーフレーム表示にした時に壁が表示されない
原因
▼壁の基準点が断面図線の中に入っていない場合、ワイヤーフレームで表示されません。

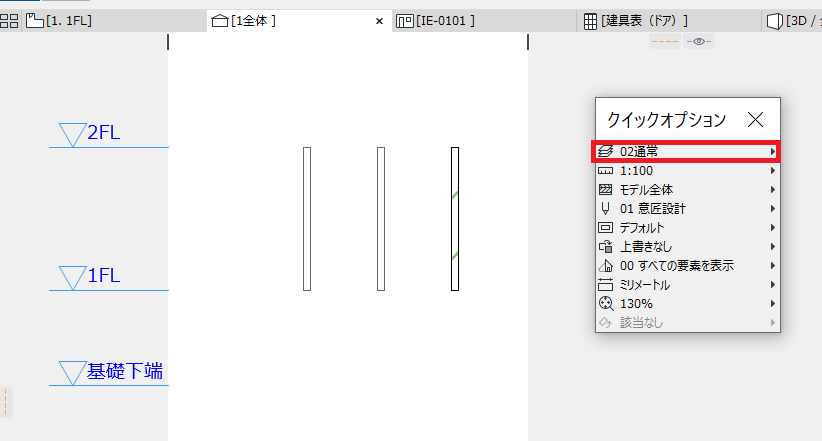

▼上図面の「１全体」の断面図の位置の場合、右に配置されている壁の黒基準点は範囲内に入っていません。通常表示では、表示されていますが、、、

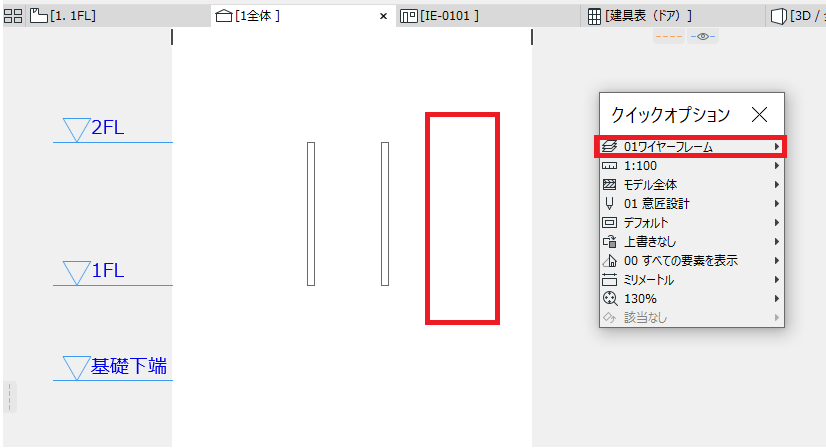

▼ワイヤーフレームに切り替えると表示されなくなります。
解決方法
断面図での作業時にワイヤーフレームにする場合は範囲に壁の両端基準点が入るように断面図範囲を変更してください。もしくはワイヤーフレームにしないでご対応ください。
