目的
内側がr形状のコーナー壁を作成したいときの方法についてです。
下図のような形状を壁で作成したいときはポリゴン壁で作成が可能です。
手順

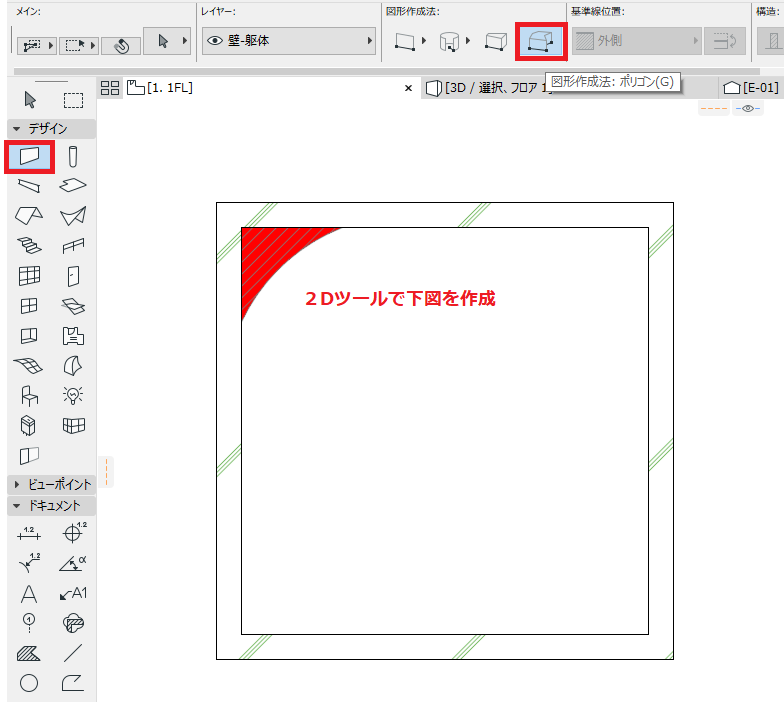

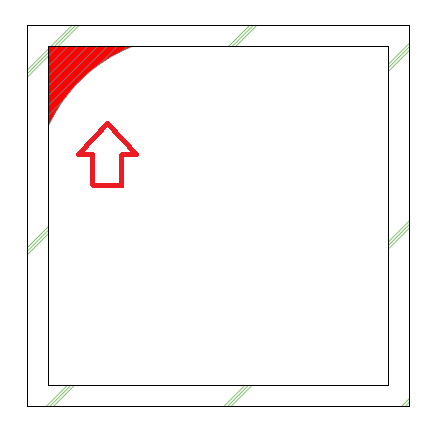

①2Dツールで作成したい形状の下図を作成しておきます。
②壁ツールを選択し、図形作成法を「ポリゴン」に設定します。

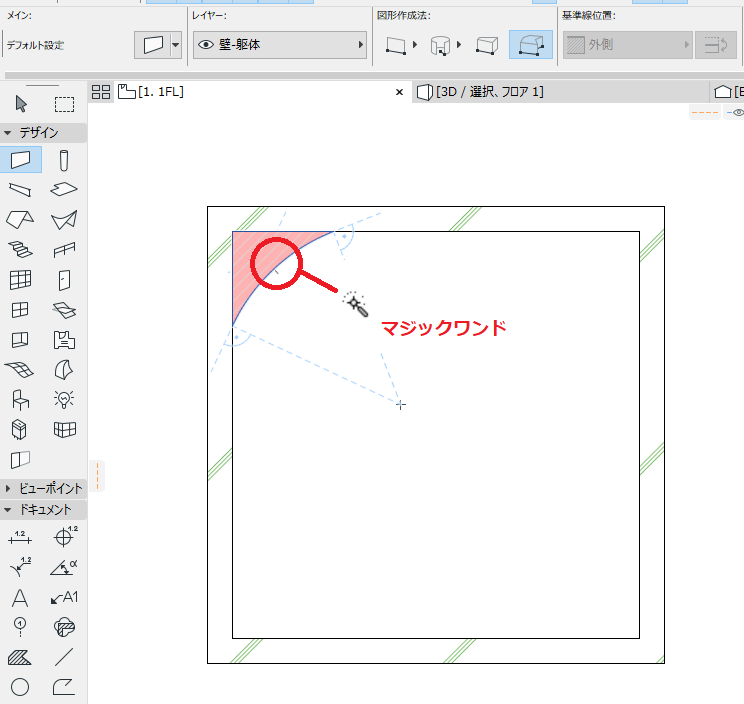

③spaceキーを押すとマジックワンドにカーソルが切り替わります。杖のアイコンになった状態で、下図のところでクリックします。
結果

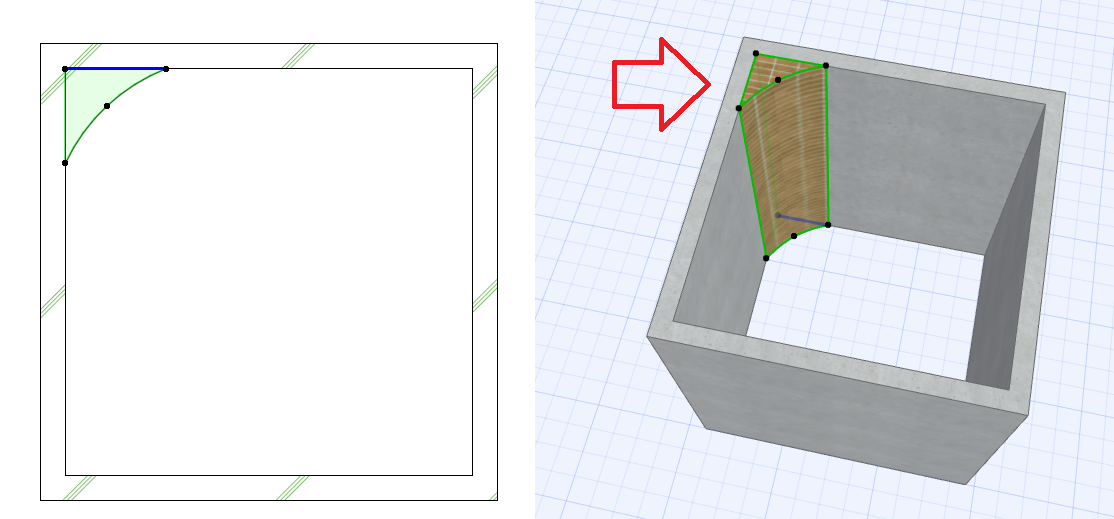

▼r形状の壁が作成されました。

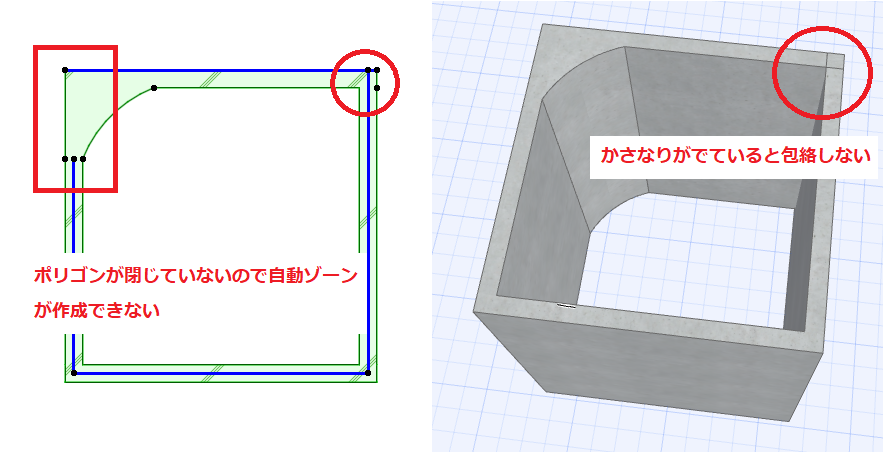

▼下図のように一枚の壁で作成できますが、注意点としては、重なりがあると包絡しなかったり、ポリゴンが閉じない配置だとゾーンが作成できません。また、構造は「単層」のみ作成可能です。
