<Archicad 26>
目的
屋根の四隅の高さを平面図でも確認したいときがありますよね。そんな時は、Forwardツールの座標取得で表示させることができます。
※こちらはForwardツールの機能になります。
手順
①デザイン＞デザイン補助＞２D機能でパレットを表示させます。座標取得を選択します。
②カーソルがペンに変わるので、屋根の高さを図りたい所でクリックしていきます。最初に上面下面どちらにオブジェクトを配置するか、選択画面がでてきます。
結果

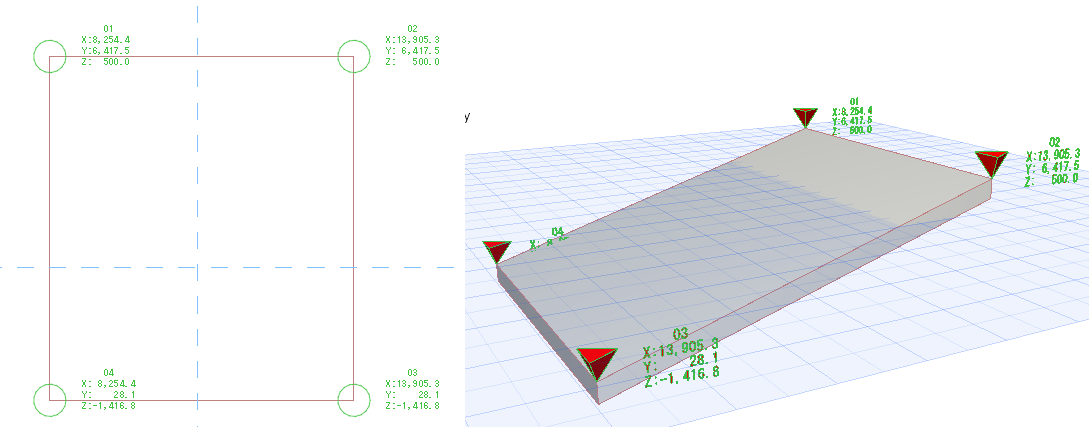

▼屋根高さ位置で座標オブジェクトが配置できました。３Dでもオブジェクトとして確認ができます。
