<Archicad 27>
目的
カーテンウォールのドアの設定で、モデル表示オプションを上書きにして、開口線種を変更しても、選択した線種で出てこない時の設定箇所についてです。

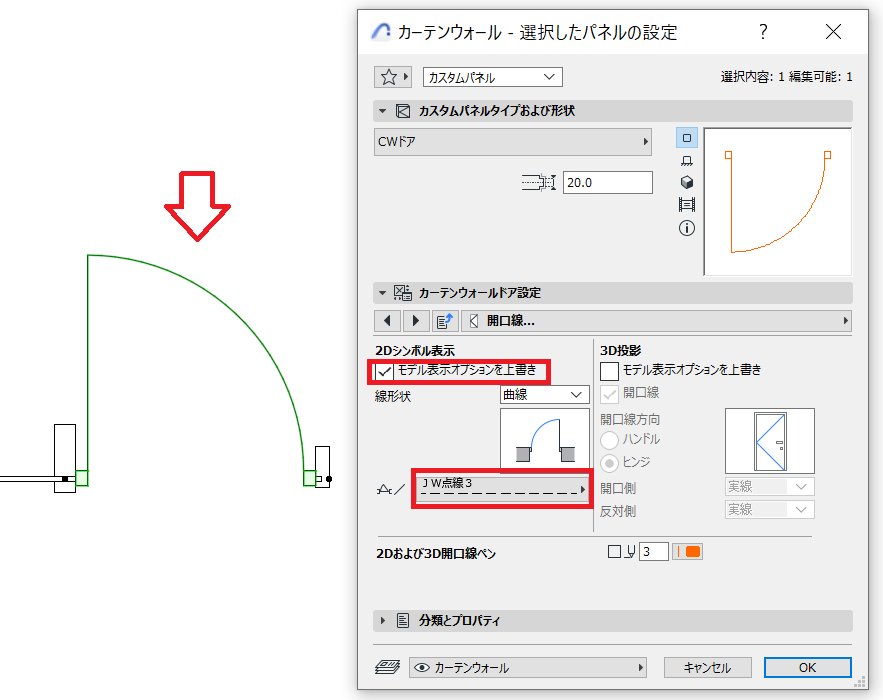

▼設定の開口２Dの線形状の線種は点線だが、実線表示になったまま
手順

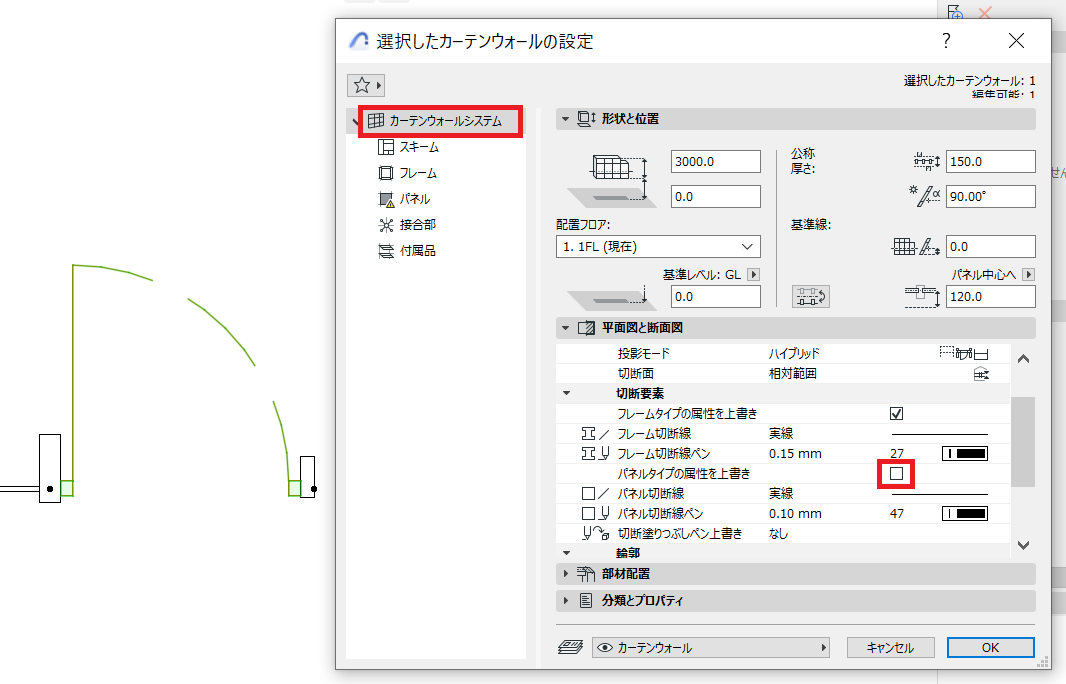

カーテンウォールのシステムの平面図表示で、上書きがはいっておりますので、こちらのチェックを外してください。下のように開口部分の線種が表示されます。
カーテンウォールの開口線種が変更できない
<Archicad 27>
カーテンウォールのドアの設定で、モデル表示オプションを上書きにして、開口線種を変更しても、選択した線種で出てこない時の設定箇所についてです。
▼設定の開口２Dの線形状の線種は点線だが、実線表示になったまま
カーテンウォールのシステムの平面図表示で、上書きがはいっておりますので、こちらのチェックを外してください。下のように開口部分の線種が表示されます。
