<Archicad 27>
質問
オブジェクトの配置高さを確認するために、「基準レベル：GL」からの高さをみています。GLからの高さで表示されず、１FLからの高さで表示されてしまいます。GLからの高さで表示させることはできますか？
回答
オブジェクト設定パネルの「基準レベル：GL」はフロア設定の０を基準としています。

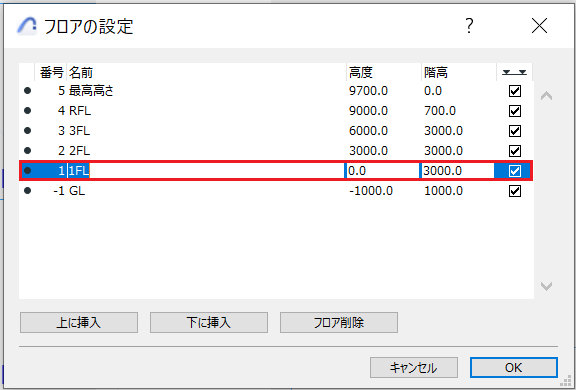

▼例えば、下のようなフロア設定で”１FL”を高度0とします。

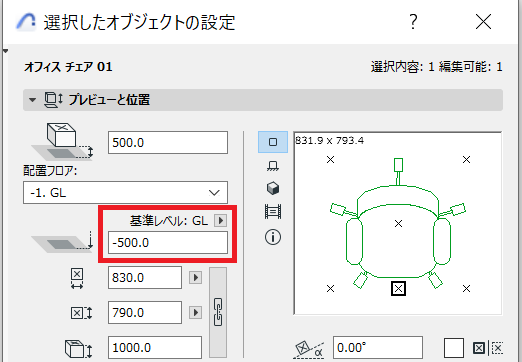

▼フロア設定の”-1.GL”から＋500に配置したオブジェクトは-500と表示されてしまいます。

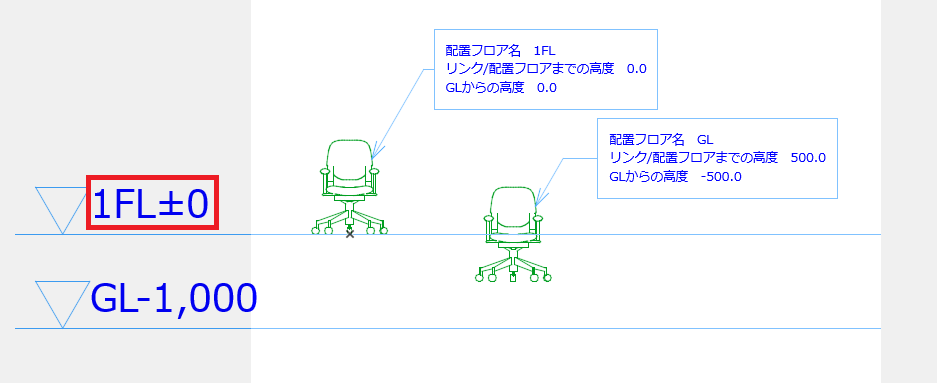

▼立面図で確認すると”１FL”を0としているのが確認できます。
手順
フロア設定の”GL”からの高さで見たいという場合は、プロジェクト設定の基準レベル１を下のように変更します。

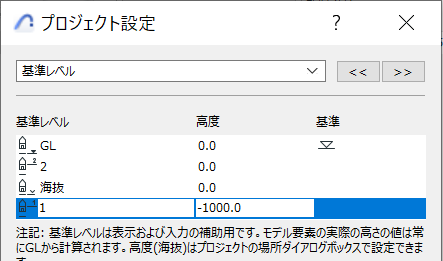

▼オプション＞プロジェクト設定＞基準レベル 基準レベル１の高度に「-1000」を入力。
※基準レベルは、表示と入力の補助機能にすぎません。詳細はガイドをご確認ください。
Archicad 27 ヘルプ (graphisoft.com) 基準レベル
結果

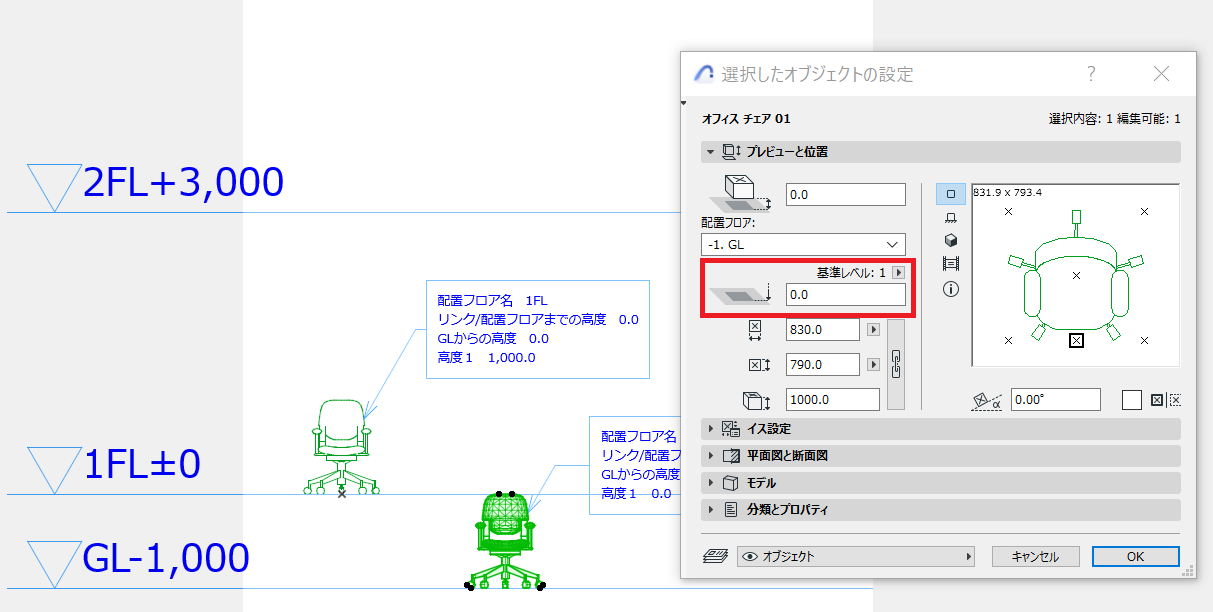

オブジェクト設定を「基準レベル１」に切り替えると、フロア設定の”GL”からの高さで確認することができます。
▼フロア設定の”-1.GL”位置で確認
