現象
柱の断面形状を使用してふかし部分を破線表示に設定しています。
平面図の切断面高さは切断される位置に設定していますが、平面図でみると破線ではなく実線表示されてしまいます。

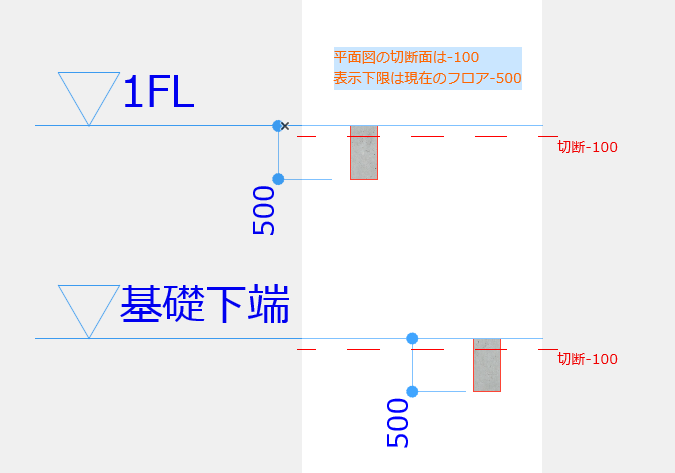

▼配置状況 配置フロアから-500下がったところに配置。平面図の切断面は-100に設定

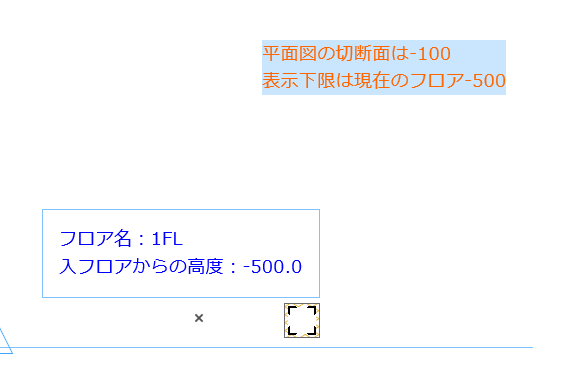

▼現在のフロアビューは１FL １FLに配置した柱 ふかし部分は問題なく破線で表示されている

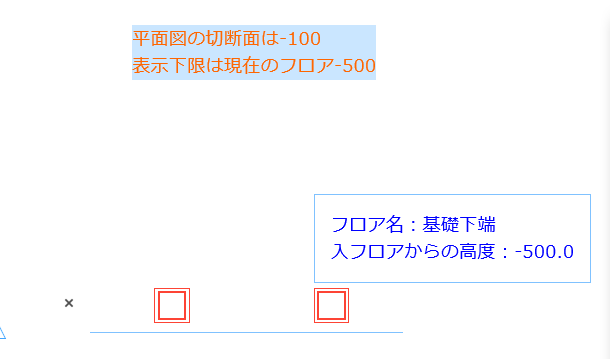

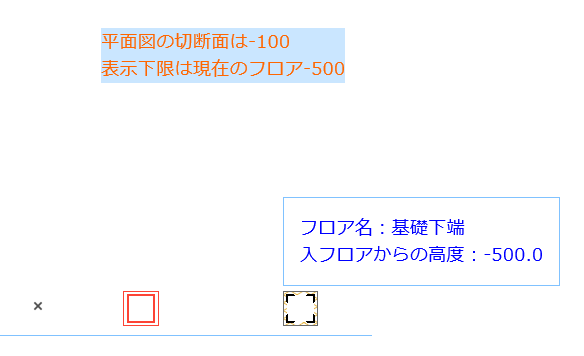

▼現在のフロアビューは基礎下端 基礎下端に配置した柱 不可視部分の破線が表示されていない
原因
「フロア設定」で設定されている範囲内に柱も平面図の切断面もはいっていないことが原因です。
解決方法
柱が全体の範囲に入るように、フロア設定の高度変更をおこないます。

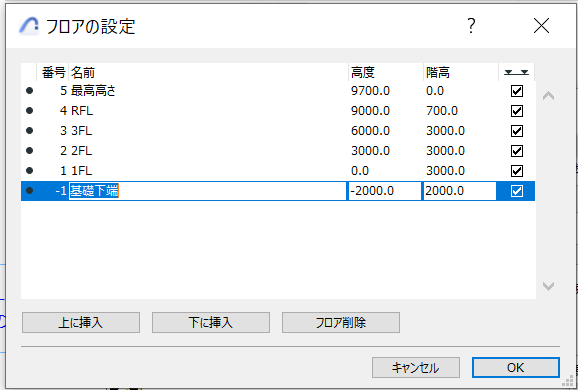

▼基礎下端の下にもう1フロア追加すると、破線表示で表示されました。
