BIMxでの文字・寸法・通り芯などの表示について

BIMxで、３Dでも文字・寸法・通り芯などを表示させたいという時があるかと思います。

ポリゴン線などは３Dに表示されないため、オブジェクトなどをArchicadで配置してから出力する必要があります。

オブジェクトツールの中には、３D表示に利用できるものがあります。ぜひご利用ください。

▼BIMx３D画面

①通り芯

BIMxで通り芯の線を表示させるには３D形状としてArchicadに表示させておきます。

②寸法

オブジェクトツールの中に３D寸法があります。こちらを３Dでも表示にチェックを入れるとBIMxでも表示されるようになります。（角度編集の自由度は低めです）

③高さ数値

３D上でも高さの数値を表示させたい場合は３D座標オブジェクトで表示することが可能です。注記などもいれることができます。（※Forwardツールです）
▶座標点を可視化させたい

④テキスト

オブジェクトツールの３Dテキストで文字を３Dに表示させることができます。
▶３D文字について

⑤フロア

目印になるフロアラインを入れたい場合は、断面図ゾーン名のオブジェクトで表示させることが可能です。（※Forwardツールです）

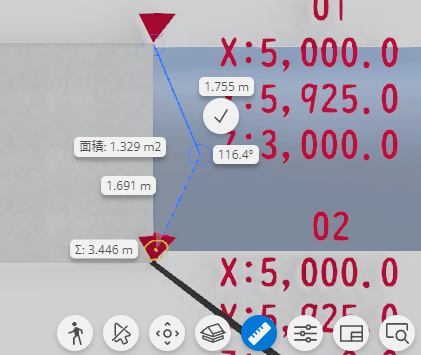

最新のBIMxでは、全プラットフォームで計測ツールが使用可能となりました。（Ver.2023～）

BIMxで長さや面積を測ることができます。
