<Archicad 27>
目的

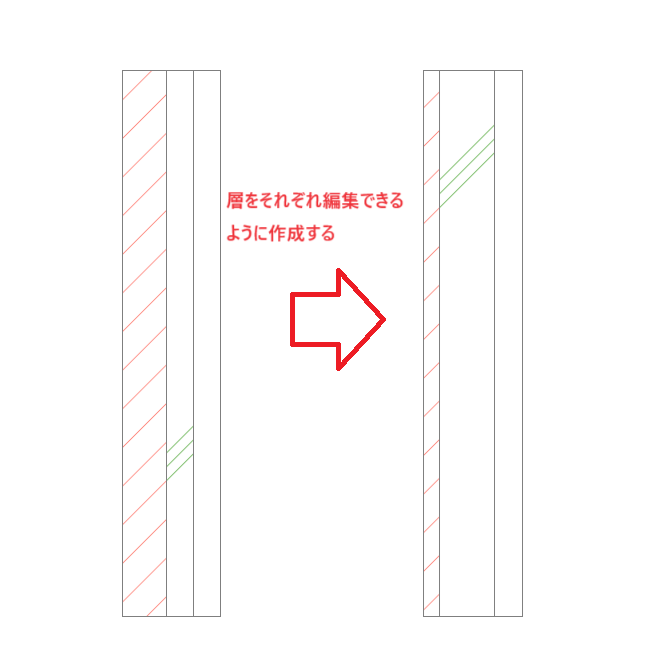

下記の様に、断面形状の複合構造のビルディングマテリアルの壁の幅を
断面図で編集できるように作成する方法についてです。
作成方法
オプション＞断面形状＞断面形状マネージャー
塗りつぶしで層を作成して複合構造壁を作成します。
▼わかりやすいようにビルディングマテリアルを離して形状変更の設定をしています。

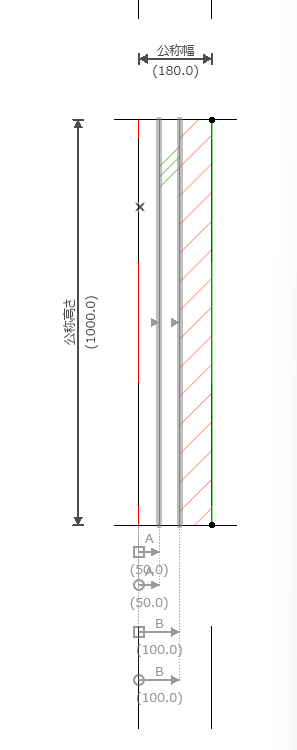

断面形状の形状変更作成
Ａ層（赤）Ｂ層（青）それぞれ①～⑥の順でクリックして作成してください。
①形状変更新規作成
②伸縮させる面
③②の伸縮基準
④②と連動させる
⑤②と連動する接触面
⑥⑤の伸縮基準
※最終的に下記のようにくっつけて保存してください。
▼作成した断面形状壁を図面に配置後のストレッチ

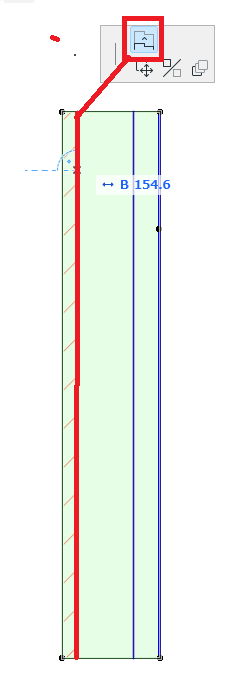

断面図で壁を選択して、ストレッチしたい線をクリックします。
ペットパレット＞辺をオフセットを選択し任意の位置でクリック
