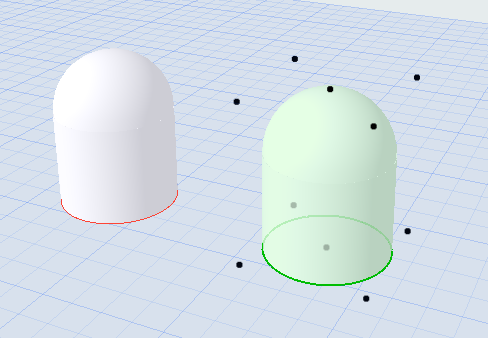

先端が丸いオブジェクトを作成したい

谷元るみ子

先端が丸いオブジェクトを作成したい場合、オブジェクトツールの半球を使用し作成する方法と

モルフで作成する方法がございます。

この記事では、オブジェクトツールで作成する方法をご案内いたします。

土台は柱やモルフ等で作成し、先端の丸い部分はオブジェクトツールの半球を使用します。

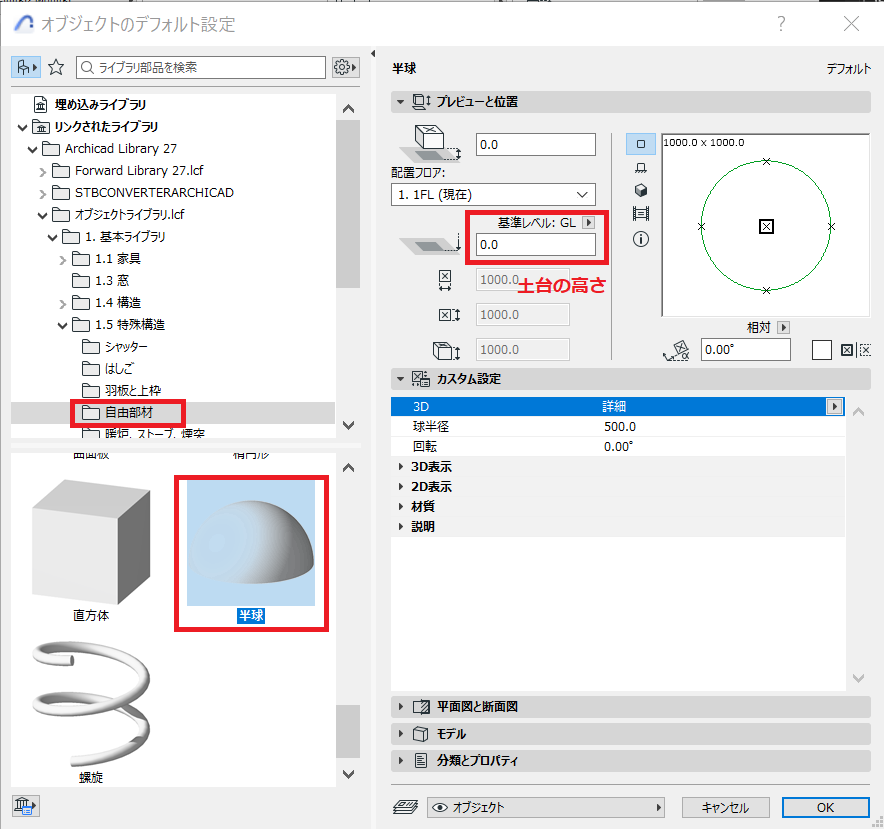

①Archicad Library27＞オブジェクトライブラリ＞1.基本ライブラリ＞1.5特殊構造＞自由部材＞半球を使用します。

大きさなどの設定を入力し、土台と高さを合わせて配置します。

②土台と半球を合わせます。

このまま要素パラメトリックを維持して使用できますが、オブジェクトにしたい場合は下の手順へ進んでください。

③オブジェクトに登録する前に、土台とオブジェクトをモルフに変換します。

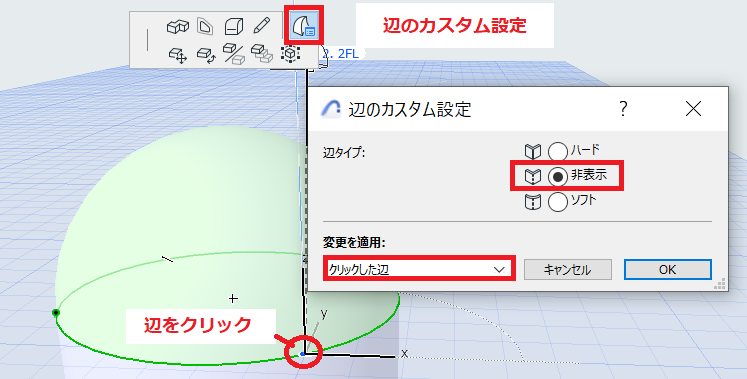

▼モルフ化をした後に辺のカスタム設定を非表示にしておくと境界の線がなくなります。

④最後はモルフを選択してオブジェクト登録をおこないます。
