<Archicad 27>
現象

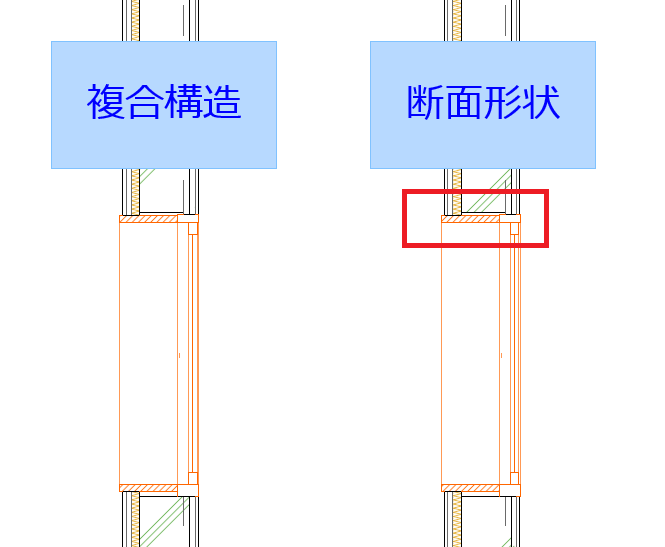

複合構造壁と同じ作りで作成した断面形状壁に、木造用建具ライブラリの窓を入力しています。
壁と窓枠のところに隙間ができてしまいました。断面形状壁にできてしまった隙間をなくすことはできますか？
原因
断面形状の構成要素が、躯体になっており、複合構造壁のタイプ設定とことなっているためです。

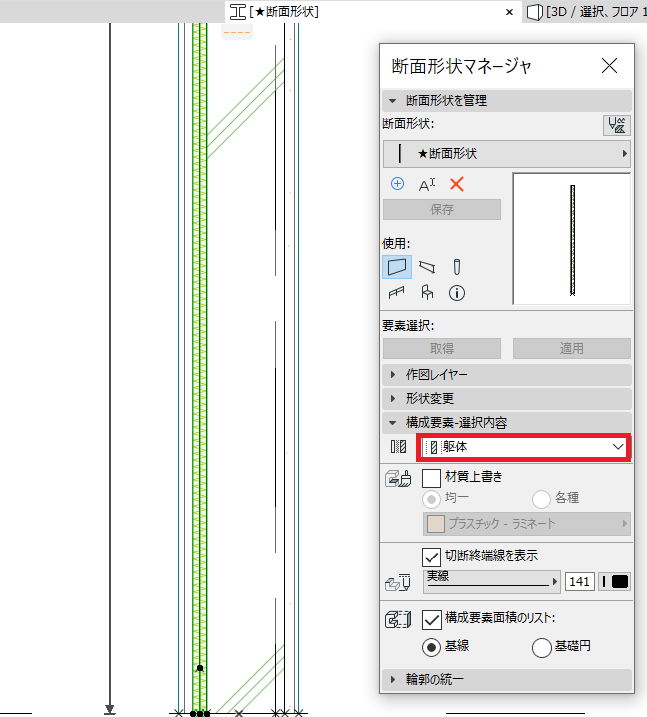

▼断面形状の構成要素設定

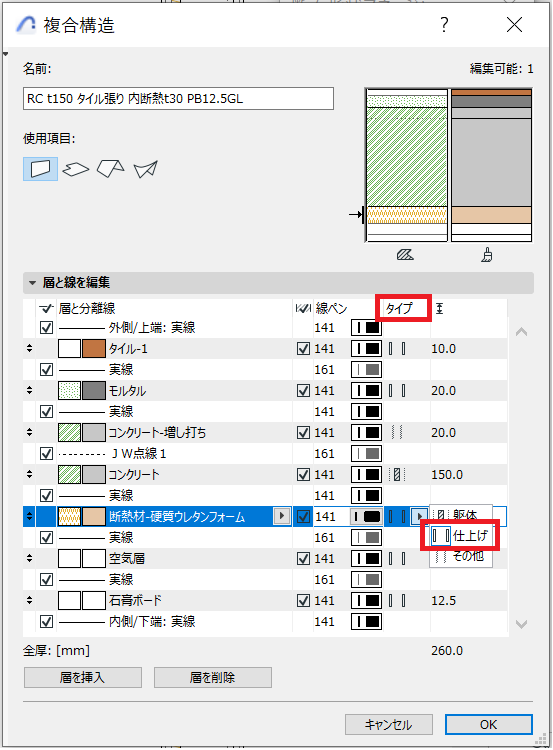

▼複合構造のタイプ設定
解決方法

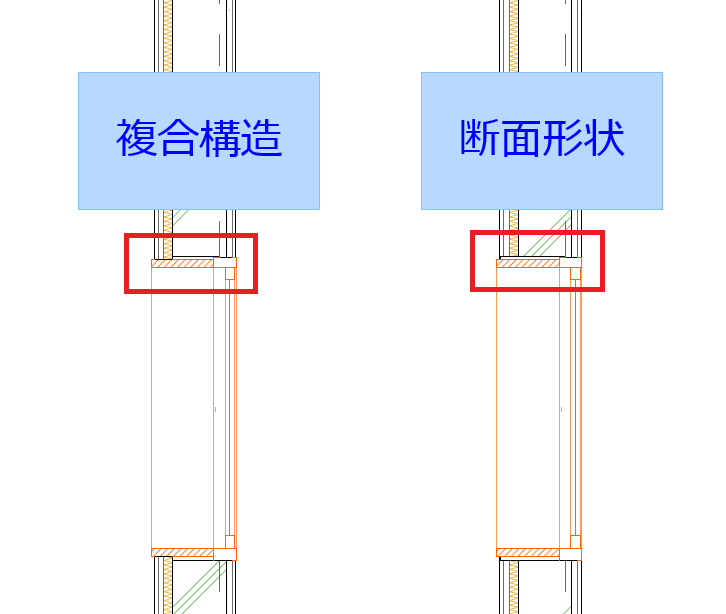

▼断面形状の構成要素を「仕上げ」「その他」に変更すると同じ表現にすることができます
同じ形状の断面形状と複合構造壁にいれた木造用ライブラリの窓に違いがでてしまう
