木造用建具ライブラリのFIX台形窓の外枠が表示されない

Avatar
平塚 麻衣
  • 更新
フォローする

<Archicad 27>



現象

木造用建具ライブラリのFIX台形窓の外枠が表示されない。

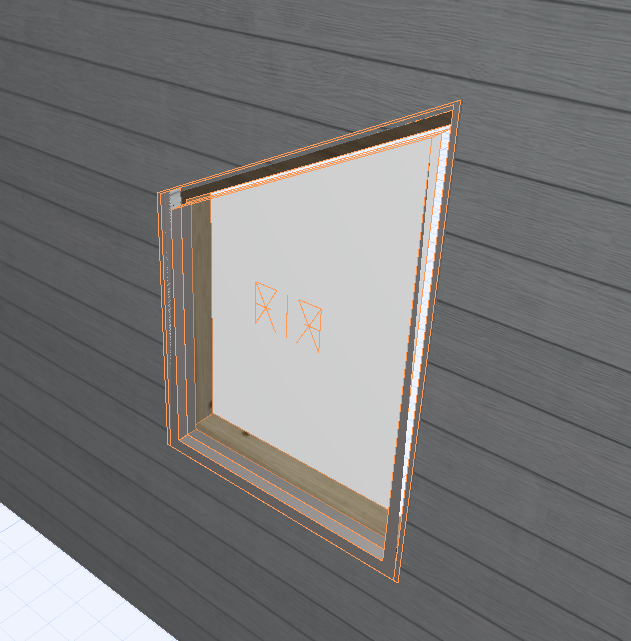

▼複合構造の壁に入れたFIX台形窓



原因

複合構造壁のなかに躯体タイプがあると枠が消えてしまう不具合



対処方法

躯体タイプを入れていると消えてしまうため、対処方法としましては、下記操作でご対応をお願いいたします。
・複合構造の躯体の調整→仕上げ、その他に変更
・3Dだけであれば、枠だけモルフなどで作成して追加配置

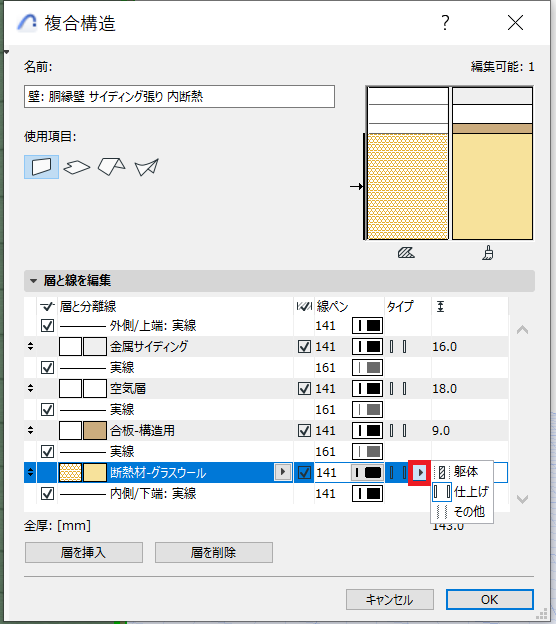

▼複合構造壁　タイプ
