<Archicad 27>
目的
寸法位置の間隔を揃えたい場合の配置方法について
方法
①②③のいずれかの方法で合わせることができます。
方法①：配置する際の指定方法
1. 参照点を指定し、ダブルクリックします。
2.配置位置指定する際に、起点としたい位置へカーソルを移動します。
3.カーソルを動かさないまま、離隔方向のキーを押します。（ここでは"Y"キー）
4. 離隔距離の数値を入力し、最後に"＋"キーを押します。（マイナス方向であれば-キー）
起点から指定距離分移動した位置へ配置することができます。
方法②：参照線を配置したい位置に設定して寸法を入れる方法

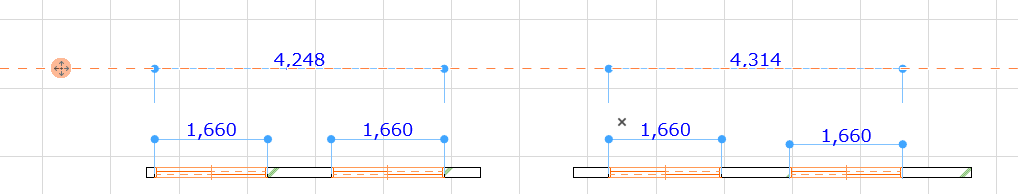

オレンジの参照線をあらかじめ配置しておき合わせていきます。
方法③：スナップグリッドを使用する方法
スナップグリッドを希望の間隔に合わせて設定して、寸法点を取った後にスナップを有効にし、スナップに合わせて寸法を配置する
